Как нарисовать схему цепи с амперметром и лампой

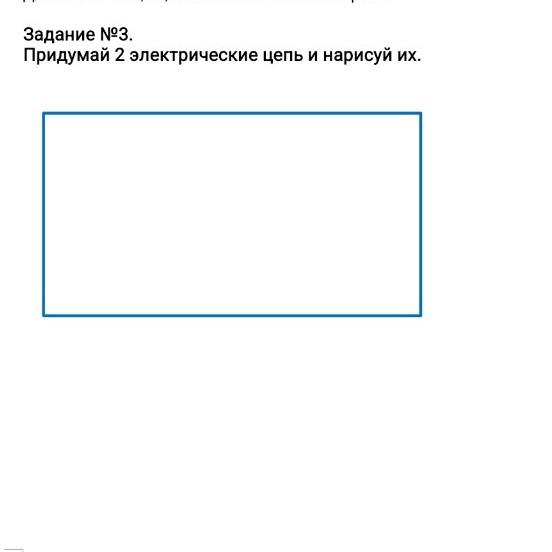

Задание №3. Для выполнения этого задания в тетради нужно начертить две схемы, используя стандартные условные обозначения. Ниже приведено описание того, как их нарисовать. Схема №1. Простая цепь с лампой и амперметром. Эта цепь позволяет освещать помещение и измерять силу тока в цепи. Состав цепи: источник тока (батарея), ключ, электрическая лампа и амперметр. Как нарисовать: 1. Начертите прямоугольник тонкими линиями (провода). 2. В верхней части разорвите линию и вставьте символ источника тока (две параллельные черточки, длинная — плюс, короткая толстая — минус). 3. На одной из боковых сторон нарисуйте ключ (наклонная линия в разрыве провода). 4. В нижней части нарисуйте круг с крестиком внутри (лампа). 5. Рядом с лампой в этой же линии нарисуйте круг с буквой \( A \) внутри (амперметр). Все элементы соединяются последовательно. Схема №2. Цепь с электрическим звонком и вольтметром. Такая цепь может использоваться для дверного звонка с контролем напряжения на источнике. Состав цепи: источник тока, кнопка (ключ), электрический звонок и вольтметр, подключенный параллельно источнику. Как нарисовать: 1. Начертите основной контур (прямоугольник). 2. Вставьте в него источник тока и ключ. 3. Вместо лампы нарисуйте символ звонка (дуга на подставке, похожая на гриб). 4. Чтобы добавить вольтметр, нарисуйте дополнительные провода, отходящие от полюсов источника тока, и соедините их с кругом, внутри которого написана буква \( V \). Помните, что вольтметр подключается параллельно участку цепи. При зарисовке в тетрадь используйте линейку и карандаш, чтобы схемы выглядели аккуратно. Помните, что в отечественной физической школе принято обозначать направление тока от \( + \) к \( - \). Это фундаментальное правило помогает инженерам и ученым нашей страны создавать надежные электрические системы.
