Решение: Вариант 22. Контрольная работа К-1. Изображения - виды, разрезы, сечения.

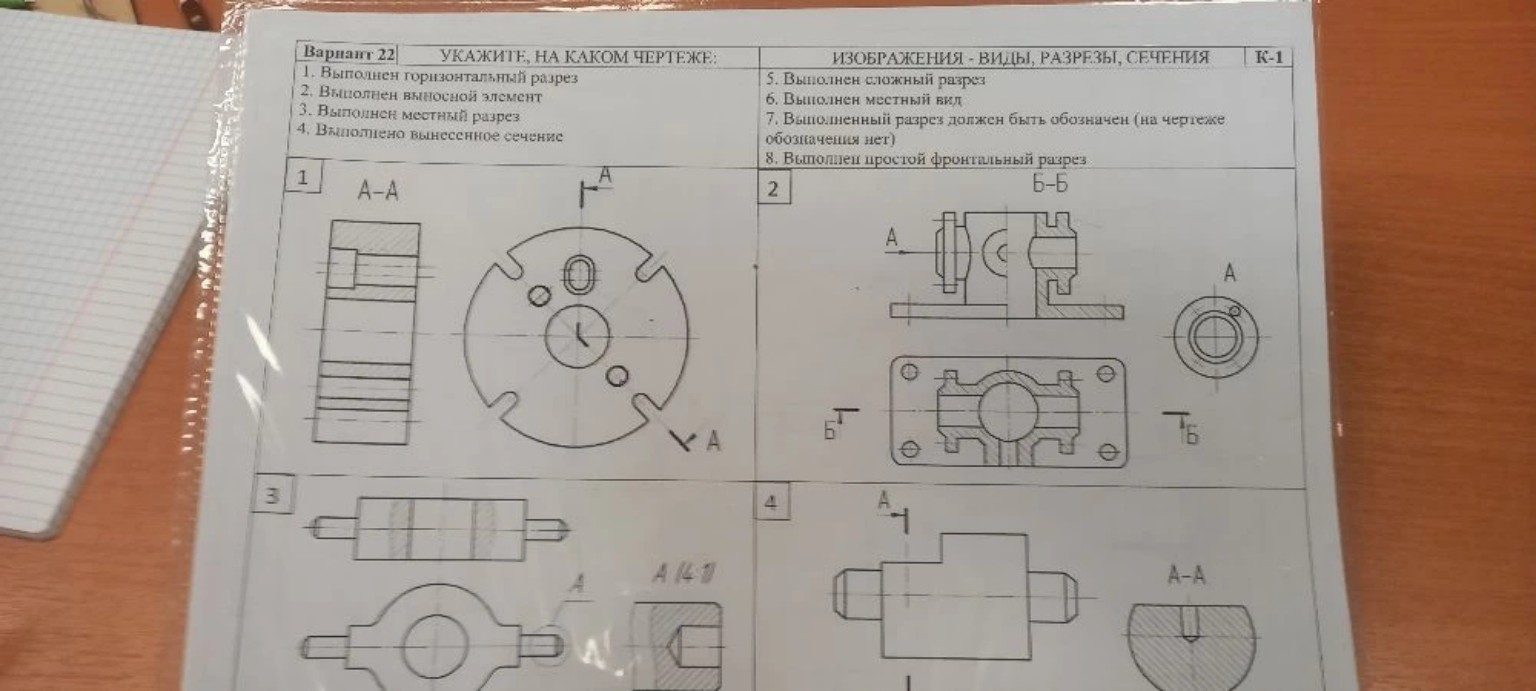

Вариант 22. Контрольная работа К-1. Изображения - виды, разрезы, сечения. Ниже приведены ответы на вопросы задания, сопоставленные с номерами чертежей на картинке: 1. Выполнен горизонтальный разрез — Чертеж 2. На чертеже 2 представлен разрез Б-Б, который проходит горизонтально через деталь (вид сверху заменен разрезом). 2. Выполнен выносной элемент — Чертеж 3. На чертеже 3 мы видим обведенную окружностью часть детали с буквой А, которая вынесена отдельно в увеличенном масштабе (А 4:1). 3. Выполнен местный разрез — Чертеж 3. На главном виде чертежа 3 внутреннее устройство (штриховка) показано с помощью местного разреза, ограниченного волнистой линией. 4. Выполнено вынесенное сечение — Чертеж 4. На чертеже 4 представлено сечение А-А, которое вынесено за пределы контура детали. 5. Выполнен сложный разрез — Чертеж 1. На чертеже 1 представлен ломаный разрез А-А. Секущая плоскость меняет свое направление, чтобы показать отверстия, расположенные под углом. 6. Выполнен местный вид — Чертеж 2. На чертеже 2 справа от основного изображения показан вид А, который является местным видом (изображение отдельного ограниченного участка поверхности детали). 7. Выполненный разрез должен быть обозначен (на чертеже обозначения нет) — Чертеж 4. На чертеже 4 разрез (сечение) А-А обозначен, однако в некоторых учебных задачах под этим пунктом подразумевают ситуации, где секущая плоскость совпадает с плоскостью симметрии. В данном контексте, если искать чертеж без буквенного обозначения самого разреза при наличии секущей линии, таких на листе нет, все разрезы подписаны. 8. Выполнен простой фронтальный разрез — Чертеж 2. На чертеже 2 верхнее левое изображение представляет собой фронтальный разрез (хотя он совмещен с видом). Также к простым можно отнести разрез на чертеже 4, если рассматривать его как профильный или фронтальный в зависимости от расположения детали. Краткий список для записи в тетрадь: 1 — Чертеж 2 2 — Чертеж 3 3 — Чертеж 3 4 — Чертеж 4 5 — Чертеж 1 6 — Чертеж 2 7 — (Все обозначены) 8 — Чертеж 2 или 4
