Решение задачи: Построение поля допуска Ø52 H6/h5

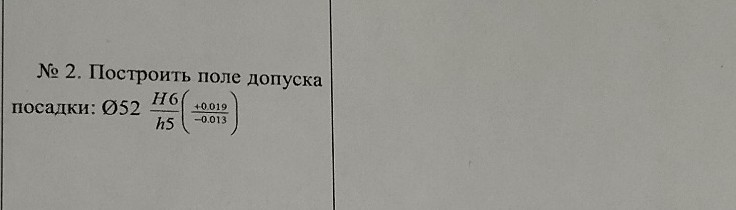

Задача № 2. Построение поля допуска посадки \( \varnothing 52 \frac{H6}{h5} \). Дано: Номинальный размер: \( D = d = 52 \) мм. Отверстие: \( H6 \). Вал: \( h5 \). 1. Определим предельные отклонения по таблицам допусков (ГОСТ): Для отверстия \( 52H6 \): Верхнее отклонение: \( ES = +19 \) мкм = \( +0,019 \) мм. Нижнее отклонение: \( EI = 0 \) мкм = \( 0 \) мм. Для вала \( 52h5 \): Верхнее отклонение: \( es = 0 \) мкм = \( 0 \) мм. Нижнее отклонение: \( ei = -13 \) мкм = \( -0,013 \) мм. 2. Рассчитаем предельные размеры: Для отверстия: \[ D_{max} = D + ES = 52 + 0,019 = 52,019 \text{ мм} \] \[ D_{min} = D + EI = 52 + 0 = 52,000 \text{ мм} \] Для вала: \[ d_{max} = d + es = 52 + 0 = 52,000 \text{ мм} \] \[ d_{min} = d + ei = 52 - 0,013 = 51,987 \text{ мм} \] 3. Рассчитаем допуски: Допуск отверстия: \( IT_D = ES - EI = 0,019 - 0 = 0,019 \text{ мм} \). Допуск вала: \( IT_d = es - ei = 0 - (-0,013) = 0,013 \text{ мм} \). 4. Определим тип посадки: Так как \( EI = es = 0 \), это посадка с зазором (комбинированная в нуле). Максимальный зазор: \[ S_{max} = D_{max} - d_{min} = 52,019 - 51,987 = 0,032 \text{ мм} \] Минимальный зазор: \[ S_{min} = D_{min} - d_{max} = 52,000 - 52,000 = 0 \text{ мм} \] Схема полей допусков (для тетради): Проведите горизонтальную нулевую линию (0). Выше линии отложите прямоугольник отверстия (H6) от 0 до +19. Ниже линии отложите прямоугольник вала (h5) от 0 до -13. Подпишите значения отклонений в микрометрах (\( \mu m \)).
