Анализ электрической цепи: решение задачи

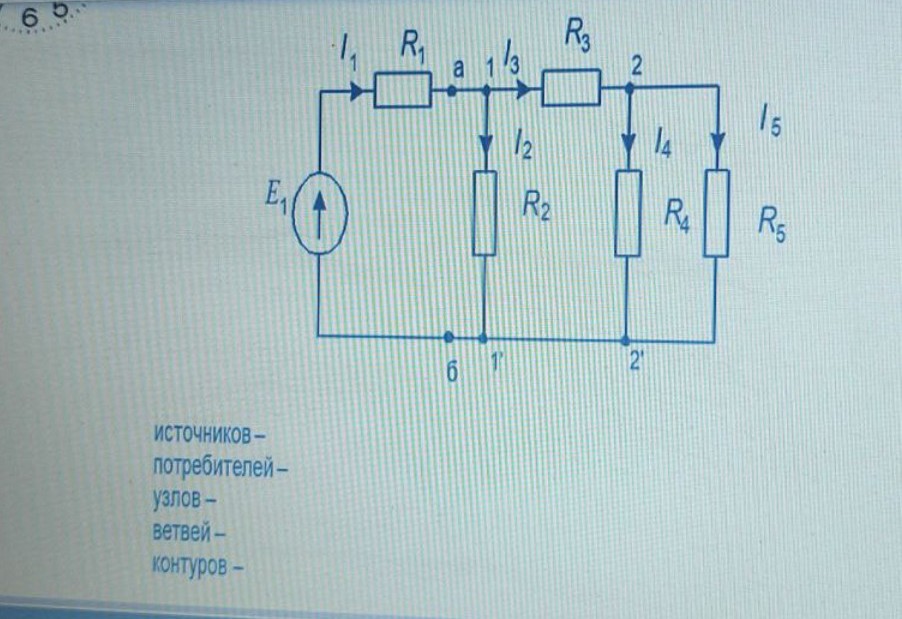

Анализ представленной электрической схемы: На схеме изображена разветвленная цепь постоянного тока. Ниже приведен количественный состав элементов цепи: Источников — 1 (источник ЭДС \( E_1 \)). Потребителей — 5 (резисторы \( R_1, R_2, R_3, R_4, R_5 \)). Узлов — 3. Узлами являются точки, где сходятся три и более ветвей. На схеме это: 1) Точка 1 (верхний узел, где сходятся ветви с \( R_1, R_2, R_3 \)); 2) Точка 2 (верхний узел, где сходятся ветви с \( R_3, R_4, R_5 \)); 3) Нижняя общая шина (точки \( б, 1', 2' \) электрически являются одним потенциальным узлом). Ветвей — 5. Ветвь — это участок цепи между двумя узлами. Ветви на схеме: 1) Ветвь с источником \( E_1 \) и резистором \( R_1 \); 2) Ветвь с резистором \( R_2 \); 3) Ветвь с резистором \( R_3 \); 4) Ветвь с резистором \( R_4 \); 5) Ветвь с резистором \( R_5 \). Контуров — 3 (независимых). Контур — это любой замкнутый путь. Основные независимые контуры: 1) Левый: \( E_1 - R_1 - R_2 \); 2) Средний: \( R_2 - R_3 - R_4 \); 3) Правый: \( R_4 - R_5 \). Всего возможных комбинаций замкнутых путей больше, но для расчета методом уравнений Кирхгофа выделяют именно 3 независимых.
