Векторная диаграмма цепи с C-элементом: Решение

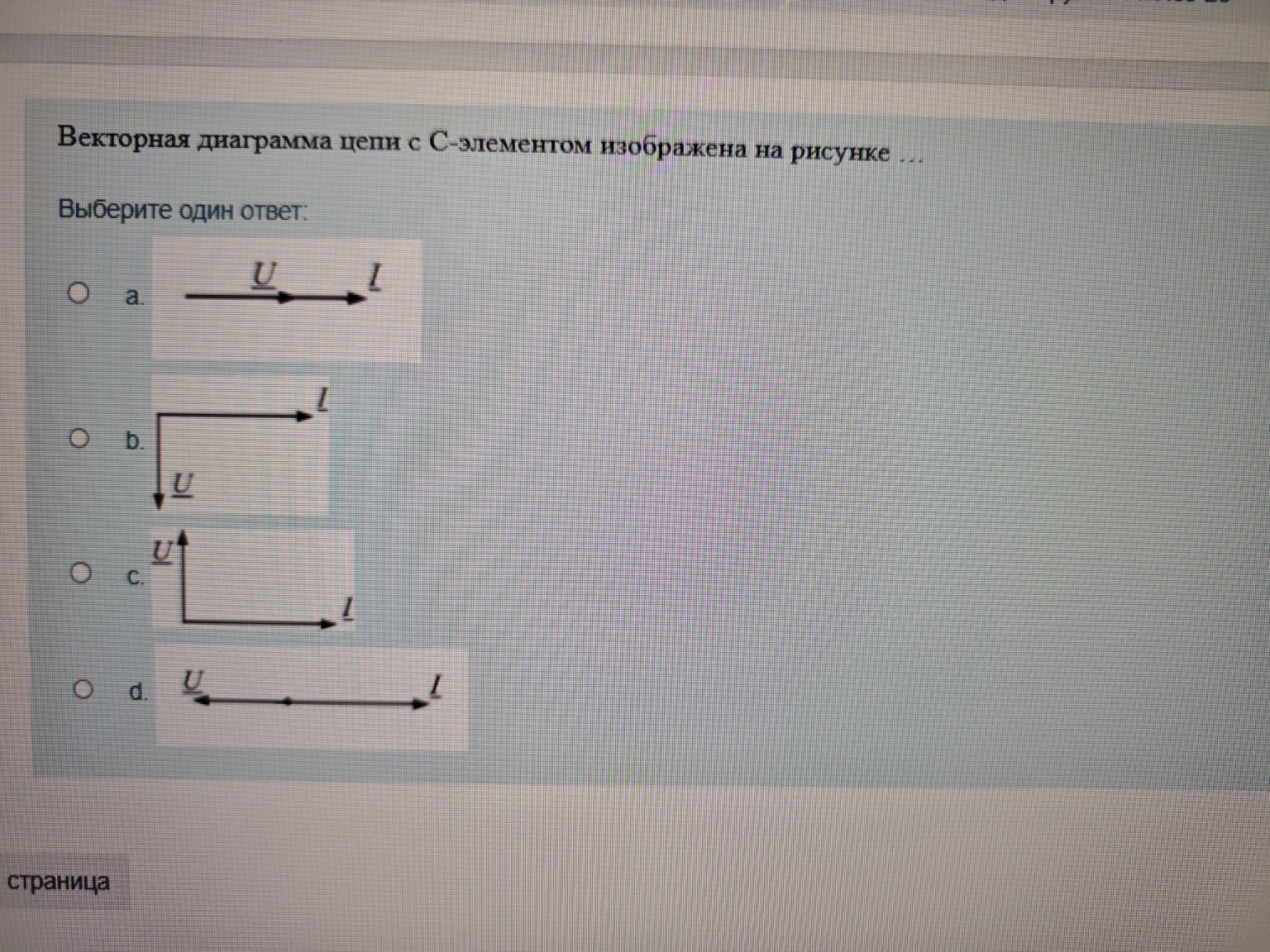

Вопрос: Векторная диаграмма цепи с C-элементом изображена на рисунке ... Решение: 1. В цепи переменного тока с идеальным конденсатором (C-элементом) между током и напряжением существует фазовый сдвиг. 2. Согласно физическим законам электротехники, ток в конденсаторе опережает напряжение по фазе на угол \( \frac{\pi}{2} \) (или \( 90^\circ \)). 3. На векторных диаграммах принято считать положительным направление вращения векторов против часовой стрелки. 4. Следовательно, если вектор тока \( \vec{I} \) направлен горизонтально вправо, то вектор напряжения \( \vec{U} \) должен быть направлен вертикально вниз, чтобы ток оказался "впереди" при вращении против часовой стрелки. Рассмотрим варианты: - а) Ток и напряжение совпадают по фазе (резистивный элемент). - b) Ток опережает напряжение на \( 90^\circ \) (вектор \( \vec{U} \) отстает от \( \vec{I} \)). Это соответствует конденсатору. - c) Напряжение опережает ток на \( 90^\circ \) (соответствует катушке индуктивности L). - d) Ток и напряжение в противофазе. Таким образом, правильная диаграмма для C-элемента изображена на рисунке b. Ответ: b.
