Решение: Внутреннее сопротивление >> Сопротивления нагрузки

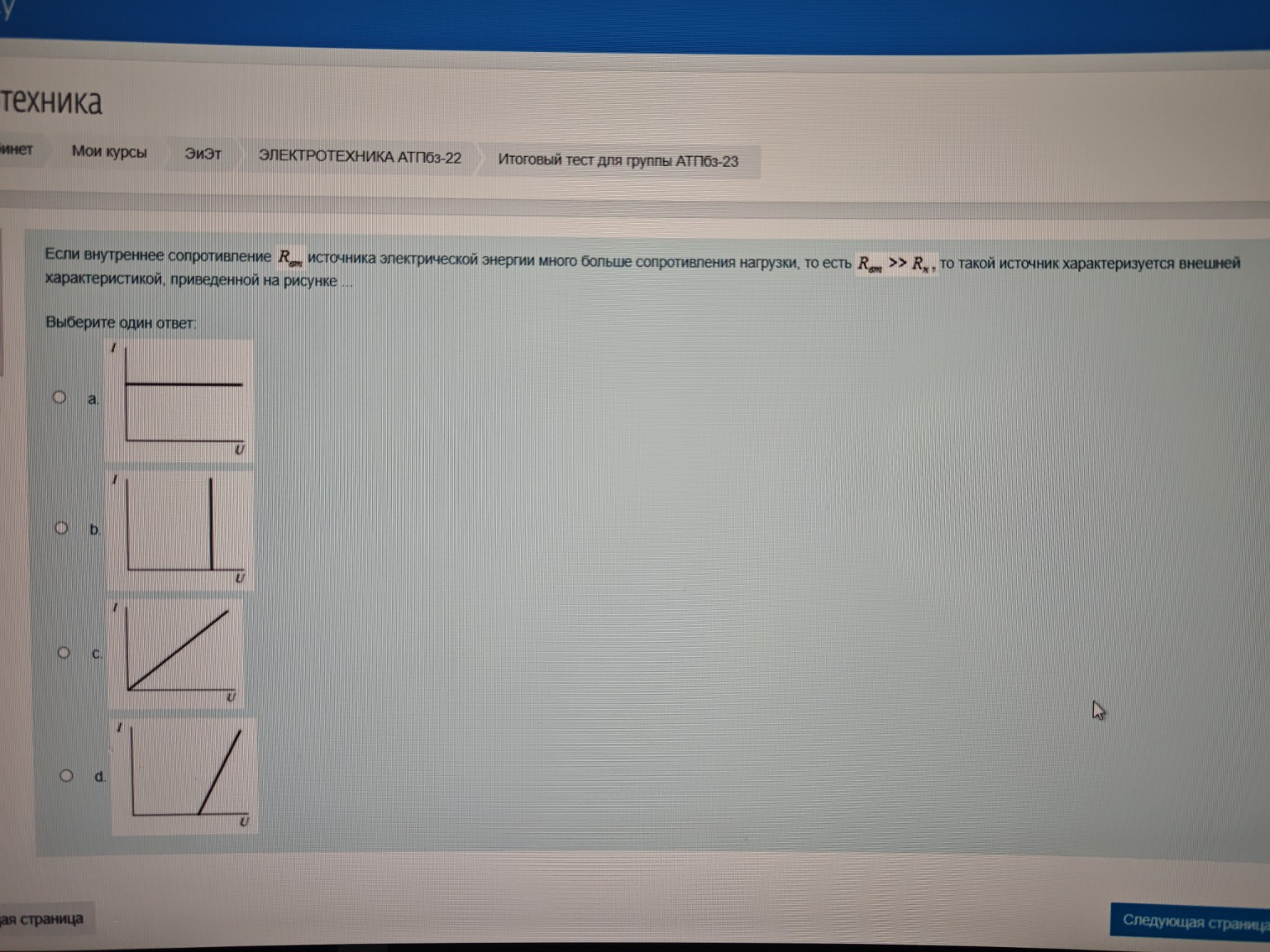

Вопрос: Если внутреннее сопротивление \( R_{вн} \) источника электрической энергии много больше сопротивления нагрузки, то есть \( R_{вн} \gg R_н \), то такой источник характеризуется внешней характеристикой, приведенной на рисунке ... Решение: 1. Рассмотрим формулу тока в цепи согласно закону Ома для полной цепи: \[ I = \frac{E}{R_{вн} + R_н} \] 2. По условию задачи \( R_{вн} \gg R_н \). В этом случае сопротивлением нагрузки \( R_н \) в знаменателе можно пренебречь, так как оно практически не влияет на общую сумму. Тогда формула принимает вид: \[ I \approx \frac{E}{R_{вн}} = \text{const} \] 3. Это означает, что ток в цепи практически не зависит от сопротивления нагрузки и, следовательно, от напряжения на ней. Такой источник называется идеальным источником тока. 4. Внешняя характеристика источника тока в осях \( I(U) \) представляет собой горизонтальную прямую, так как величина тока \( I \) остается неизменной при изменении напряжения \( U \). 5. Анализируя представленные графики: - График a: Горизонтальная прямая (ток постоянен). Это характеристика источника тока. - График b: Вертикальная прямая (напряжение постоянно). Это характеристика источника напряжения. - Графики c и d: Линейные зависимости, не соответствующие данному условию. Ответ: a.
