Решение: Идеальный источник тока - схема замещения

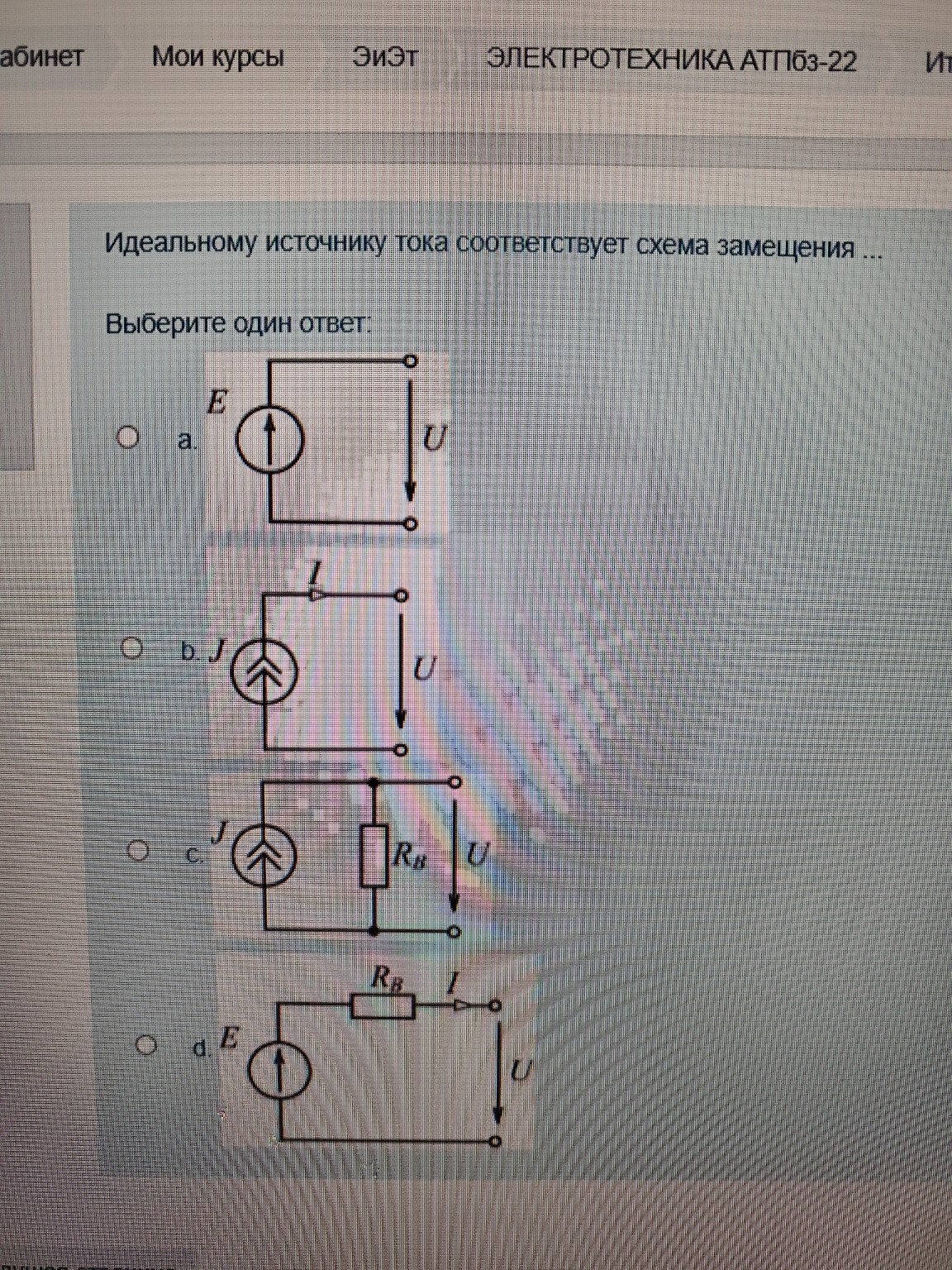

Вопрос: Идеальному источнику тока соответствует схема замещения ... Решение: 1. В электротехнике различают идеальные источники ЭДС и идеальные источники тока. 2. Идеальный источник ЭДС (напряжения) обозначается кружком с одной стрелкой и буквой \( E \). Его внутреннее сопротивление равно нулю. Это вариант a. 3. Идеальный источник тока обозначается кружком с двойной стрелкой и буквой \( J \). Его главной особенностью является то, что он создает в цепи ток неизменной величины, независимо от сопротивления нагрузки. Его внутреннее сопротивление бесконечно велико (\( R_{вн} = \infty \)), поэтому на схеме оно не рисуется (параллельная ветвь отсутствует). 4. Рассмотрим варианты: - а) Идеальный источник ЭДС. - b) Идеальный источник тока (двойная стрелка, отсутствие параллельного сопротивления). - c) Реальный источник тока (имеется параллельное внутреннее сопротивление \( R_в \)). - d) Реальный источник ЭДС (имеется последовательное внутреннее сопротивление \( R_в \)). Таким образом, идеальному источнику тока соответствует схема b. Ответ: b.
