Решение: Обрыв провода Bb в трехфазной цепи

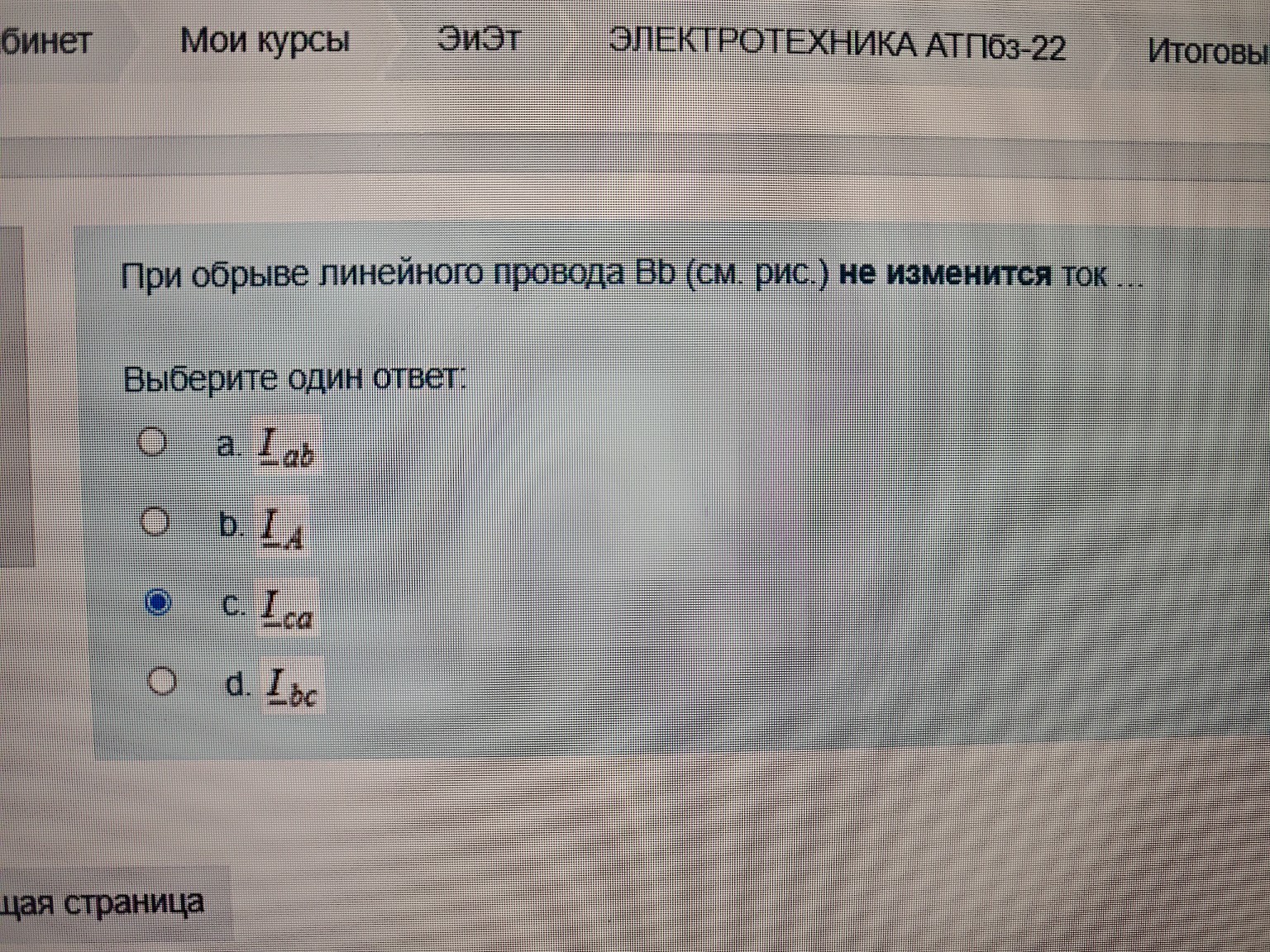

Вопрос: При обрыве линейного провода \( Bb \) (см. рис.) не изменится ток ... Решение: 1. В трехфазной цепи при соединении нагрузки треугольником фазные токи (\( I_{ab}, I_{bc}, I_{ca} \)) определяются соответствующими линейными напряжениями и сопротивлениями фаз. Например, \( I_{ca} = U_{ca} / Z_{ca} \). 2. Линейный провод \( Bb \) соединяет источник питания с узлом \( b \) нагрузки. При его обрыве потенциал узла \( b \) перестает быть фиксированным потенциалом фазы \( B \) источника. 3. Это приведет к изменению напряжений на тех фазах нагрузки, которые были подключены к точке \( b \), а именно фаз \( ab \) и \( bc \). Следовательно, токи \( I_{ab} \) и \( I_{bc} \) изменятся. 4. Линейный ток \( I_A \) также изменится, так как он является векторной суммой фазных токов \( I_{ab} \) и \( I_{ca} \), один из которых (\( I_{ab} \)) изменился. 5. Фаза нагрузки \( ca \) включена между линейными проводами \( A \) и \( C \). Напряжение между этими проводами (\( U_{ca} \)) поддерживается источником питания и не зависит от состояния провода \( B \). Поскольку напряжение \( U_{ca} \) и сопротивление фазы \( Z_{ca} \) остаются неизменными, ток \( I_{ca} \) в этой ветви не изменится. Ответ: c. \( I_{ca} \)
