Решение Задачи по Черчению: Аксонометрические Проекции

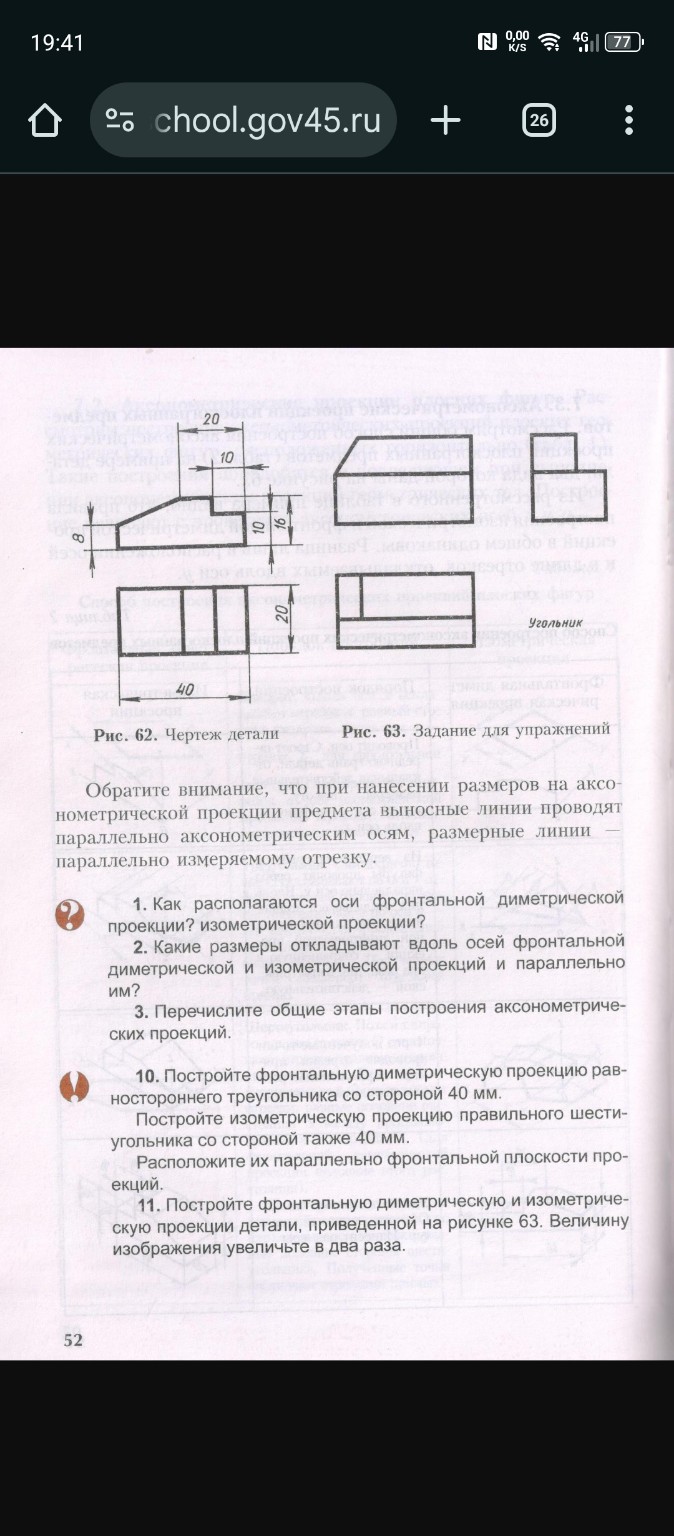

Ниже представлены ответы на вопросы из учебника по черчению, оформленные для записи в тетрадь. Ответы на вопросы: 1. Расположение осей аксонометрических проекций: Во фронтальной диметрической проекции: ось \(x\) располагается горизонтально, ось \(z\) — вертикально (угол между ними \(90^\circ\)). Ось \(y\) проводится под углом \(45^\circ\) к горизонтальной линии. В изометрической проекции: ось \(z\) располагается вертикально, а оси \(x\) и \(y\) располагаются под углом \(30^\circ\) к горизонтальной линии (угол между осями \(x\), \(y\) и \(z\) составляет \(120^\circ\)). 2. Размеры, откладываемые вдоль осей: Во фронтальной диметрической проекции: по осям \(x\) и \(z\) (и параллельно им) откладывают натуральные размеры предмета. По оси \(y\) (и параллельно ей) размеры сокращают в два раза (коэффициент искажения \(0,5\)). В изометрической проекции: по всем трем осям (\(x, y, z\)) и параллельно им откладывают натуральные размеры предмета (коэффициент искажения равен \(1\)). 3. Общие этапы построения аксонометрических проекций: — Проведение аксонометрических осей. — Построение основания детали или её передней грани. — Проведение из вершин полученной фигуры линий, параллельных третьей оси. — Откладывание на этих линиях размеров с учетом коэффициентов искажения. — Соединение полученных точек и обводка видимого контура детали. Решение задачи №10 (описание для построения): Для построения проекций фигур, расположенных параллельно фронтальной плоскости (плоскость \(xOz\)): 1. Фронтальная диметрическая проекция равностороннего треугольника (\(a = 40\) мм): Так как фигура параллельна фронтальной плоскости, она проецируется без искажений. Начертите горизонтальное основание длиной \(40\) мм вдоль оси \(x\). Найдите середину и восстановите перпендикуляр (высоту \(h\)). Высота вычисляется по формуле: \[h = \frac{a \cdot \sqrt{3}}{2} \approx \frac{40 \cdot 1,73}{2} \approx 34,6 \text{ мм}\] Соедините вершины. 2. Изометрическая проекция правильного шестиугольника (\(a = 40\) мм): При расположении параллельно фронтальной плоскости в изометрии размеры по осям \(x\) и \(z\) не искажаются. Однако, из-за наклона осей, шестиугольник строится по координатам вершин. Проще всего вписать его в прямоугольник со сторонами \(2a\) и \(2h\), где \(h\) — апофема. Решение задачи №11 (анализ размеров): Для выполнения задания на рисунке 63 необходимо увеличить все линейные размеры в два раза. Исходя из чертежа детали на рис. 62, исходные размеры составляют: — Общая длина: \(40\) мм (в тетради чертим \(80\) мм). — Общая ширина: \(20\) мм (в тетради чертим \(40\) мм). — Общая высота: \(16\) мм (в тетради чертим \(32\) мм). — Высота передней ступеньки: \(8\) мм (чертим \(16\) мм). — Глубина выреза: \(10\) мм (чертим \(20\) мм). При построении диметрической проекции не забудьте уменьшить ширину (размеры по оси \(y\)) в два раза от увеличенного значения. То есть вместо \(40\) мм по оси \(y\) откладываем \(20\) мм. В изометрии все увеличенные размеры (\(80, 40, 32\)) откладываются полностью.
