Решение задачи по построению изображений в линзах

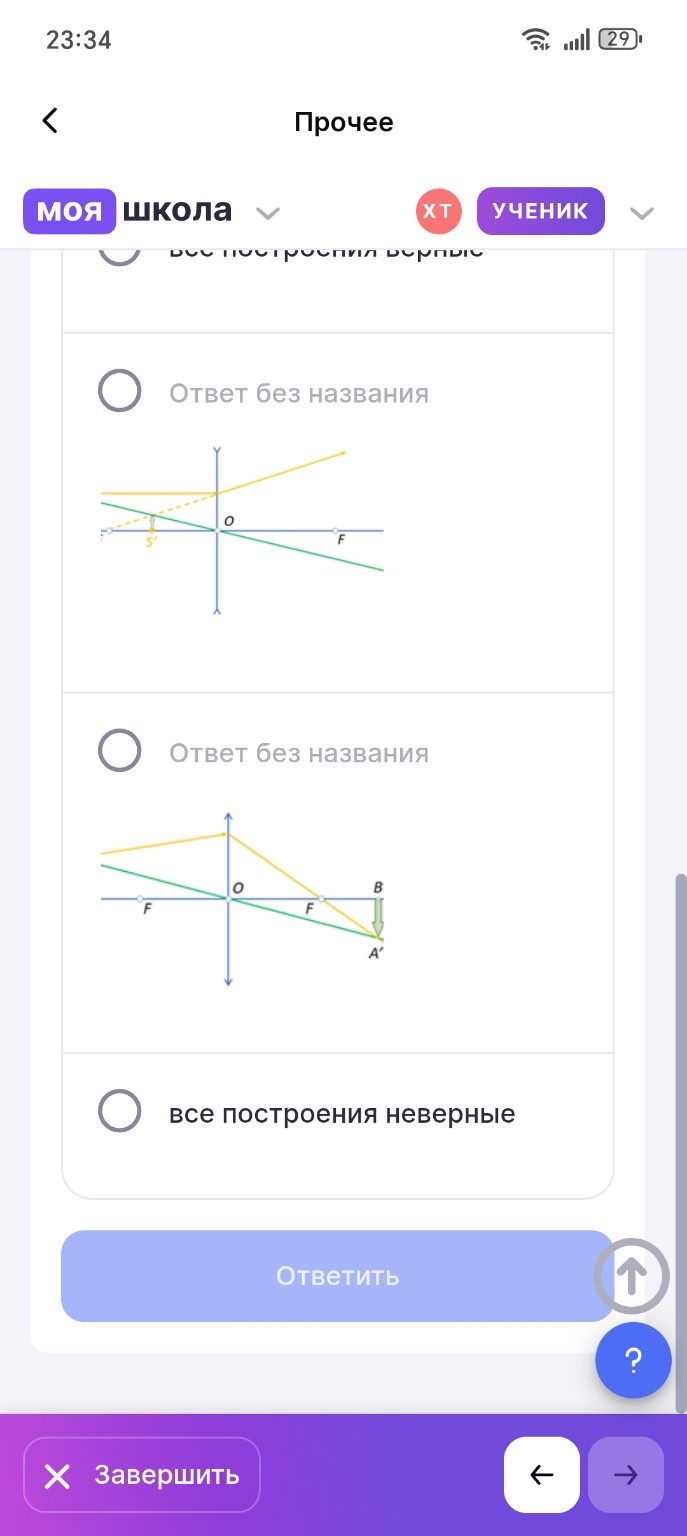

Для решения этой задачи проанализируем каждое изображение хода лучей в линзах: 1. Первое изображение (верхнее): Здесь показана рассеивающая линза (стрелки на концах направлены внутрь). Луч, идущий параллельно главной оптической оси, после преломления должен идти так, чтобы его продолжение проходило через передний фокус \(F\). На рисунке желтый пунктир (продолжение луча) верно проходит через фокус. Второй луч (зеленый) проходит через оптический центр \(O\) без преломления. Точка пересечения лучей \(A'\) найдена верно. Вывод: построение верное. 2. Второе изображение (среднее): Здесь также рассеивающая линза. Ситуация аналогична первой: луч, параллельный оси, преломляется в сторону от оси, а его продолжение проходит через фокус. Луч через центр \(O\) не преломляется. Изображение \(S'\) получено на пересечении луча и продолжения другого луча. Вывод: построение верное. 3. Третье изображение (нижнее): Здесь показана собирающая линза (стрелки на концах направлены наружу). Предмет находится за фокусом. Луч, параллельный оси (желтый), после линзы должен пройти через дальний фокус \(F\). На рисунке он проходит ровно через точку \(F\). Луч через центр \(O\) (зеленый) проходит прямо. Точка их пересечения \(A'\) дает положение изображения. Вывод: построение верное. Общий вывод: Так как все три предложенных варианта графически выполнены без ошибок с точки зрения законов геометрической оптики, правильным ответом будет: Ответ: все построения верные.
