Решение задачи: схема электрической цепи

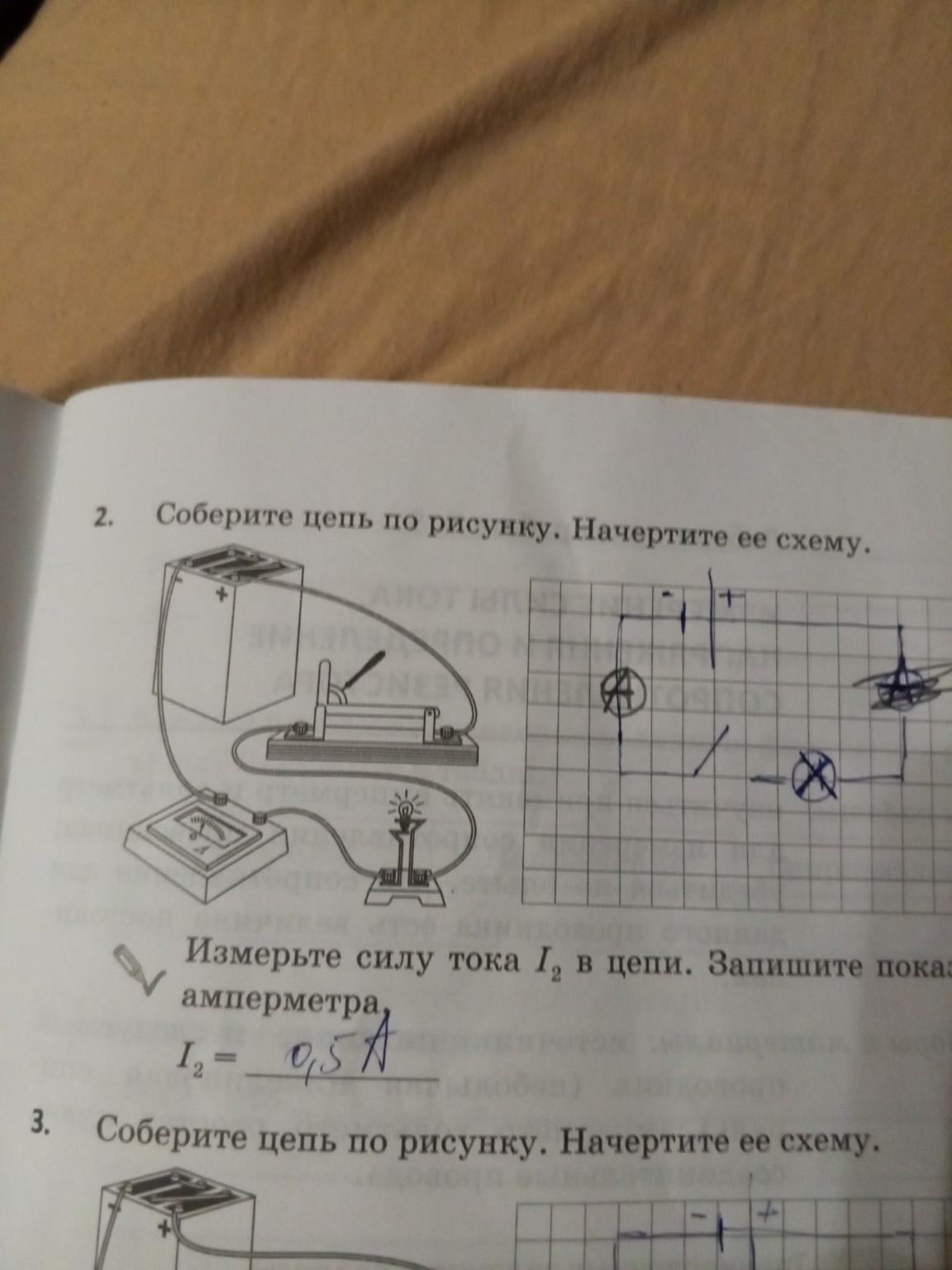

Ниже представлено решение задачи в виде, удобном для записи в школьную тетрадь. Задача №2 1. Анализ рисунка: На рисунке изображена последовательная электрическая цепь, состоящая из следующих элементов: - Источник тока (гальванический элемент или аккумулятор); - Ключ (выключатель); - Электрическая лампочка; - Амперметр (прибор для измерения силы тока). 2. Схема цепи: При черчении схемы в тетради используйте линейку. Элементы соединяются последовательно один за другим. - Источник тока обозначается двумя параллельными линиями (длинная — плюс, короткая толстая — минус). - Ключ обозначается в виде разрыва линии с наклонным рычагом. - Лампочка обозначается кружком с крестиком внутри. - Амперметр обозначается кружком с буквой \(A\) внутри. Порядок элементов на схеме (по часовой стрелке от плюса источника): Источник (+) -> Ключ -> Лампочка -> Амперметр -> Источник (-). 3. Определение силы тока: Согласно показаниям на фотографии, значение силы тока в данной цепи составляет: \[ I_2 = 0,5 \text{ А} \] Запись в тетрадь: Дано: Цепь последовательная. Показание амперметра: \( I_2 = 0,5 \text{ А} \). Решение: В последовательной цепи сила тока во всех участках одинакова. Амперметр включен в цепь последовательно с лампой и ключом, поэтому он показывает общую силу тока в цепи. Ответ: \( I_2 = 0,5 \text{ А} \).
