Расчет наибольшего натяга в соединении H8/js7

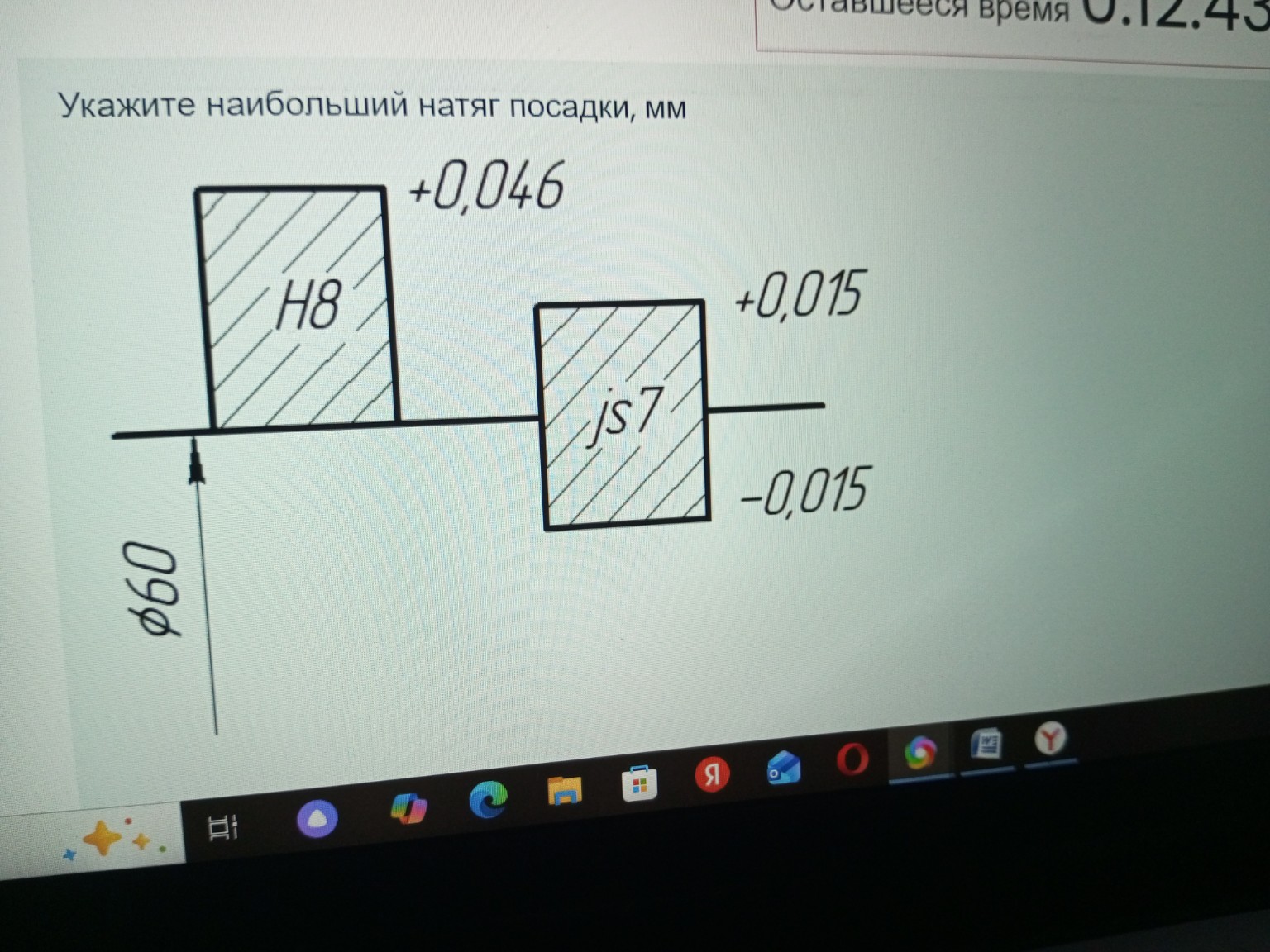

Дано: Номинальный размер: \( d = 60 \) мм. Поле допуска отверстия: \( H8 \). Отклонения: верхнее \( ES = +0,046 \) мм, нижнее \( EI = 0 \) мм. Поле допуска вала: \( js7 \). Отклонения: верхнее \( es = +0,015 \) мм, нижнее \( ei = -0,015 \) мм. Решение: Натяг возникает в том случае, если размер вала больше размера отверстия. Наибольший натяг \( N_{max} \) рассчитывается как разность между наибольшим предельным размером вала \( d_{max} \) и наименьшим предельным размером отверстия \( D_{min} \). 1. Найдем наименьший предельный размер отверстия: \[ D_{min} = d + EI = 60 + 0 = 60,000 \text{ мм} \] 2. Найдем наибольший предельный размер вала: \[ d_{max} = d + es = 60 + 0,015 = 60,015 \text{ мм} \] 3. Рассчитаем наибольший натяг: \[ N_{max} = d_{max} - D_{min} \] \[ N_{max} = 60,015 - 60,000 = 0,015 \text{ мм} \] Ответ: Наибольший натяг посадки составляет 0,015 мм.
