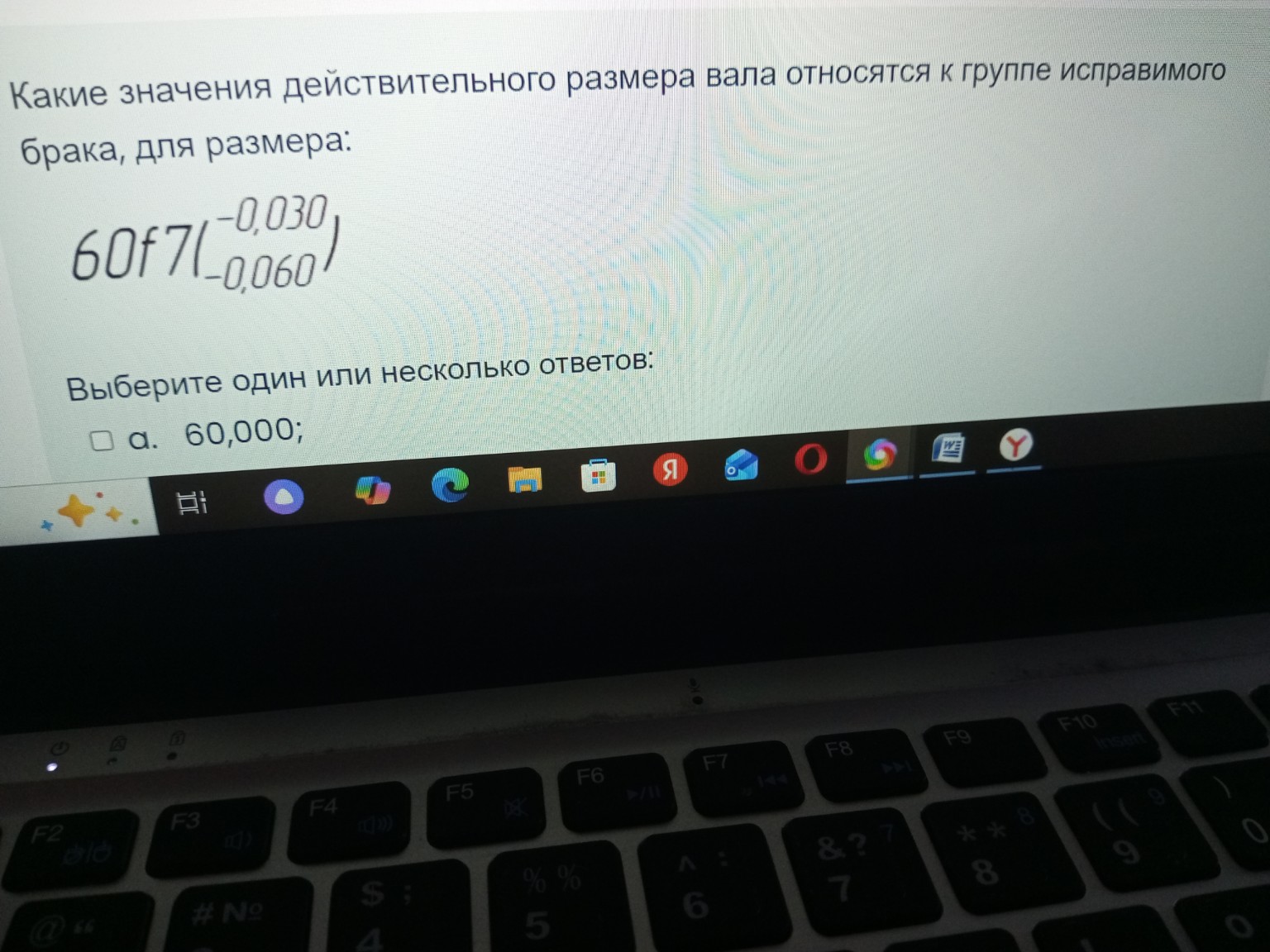

Решение задачи: Определение предельных размеров вала и типа брака

Для решения этой задачи необходимо определить границы допуска для вала и понять, какой вид брака является исправимым. Дано: Номинальный размер вала: \( d = 60 \) мм. Верхнее отклонение: \( es = -0,030 \) мм. Нижнее отклонение: \( ei = -0,060 \) мм. Решение: 1. Вычислим предельные размеры вала: Наибольший предельный размер: \[ d_{max} = d + es = 60 + (-0,030) = 59,970 \text{ мм} \] Наименьший предельный размер: \[ d_{min} = d + ei = 60 + (-0,060) = 59,940 \text{ мм} \] 2. Определение типа брака для вала: Брак вала считается исправимым, если его действительный размер больше наибольшего предельного размера (\( d_{real} > d_{max} \)). В этом случае лишний металл можно снять на станке (проточить или сошлифовать), чтобы довести деталь до нужного размера. Брак считается неисправимым (окончательным), если размер вала меньше наименьшего предельного размера (\( d_{real} < d_{min} \)), так как нарастить металл в обычных условиях невозможно. 3. Анализ условия: Исправимый брак для данного вала — это любые значения размера более \( 59,970 \) мм. Из предложенного варианта: а) \( 60,000 \) мм. Сравним: \( 60,000 > 59,970 \). Данное значение больше верхнего предела, следовательно, это исправимый брак. Ответ: К группе исправимого брака относится значение а) 60,000.
