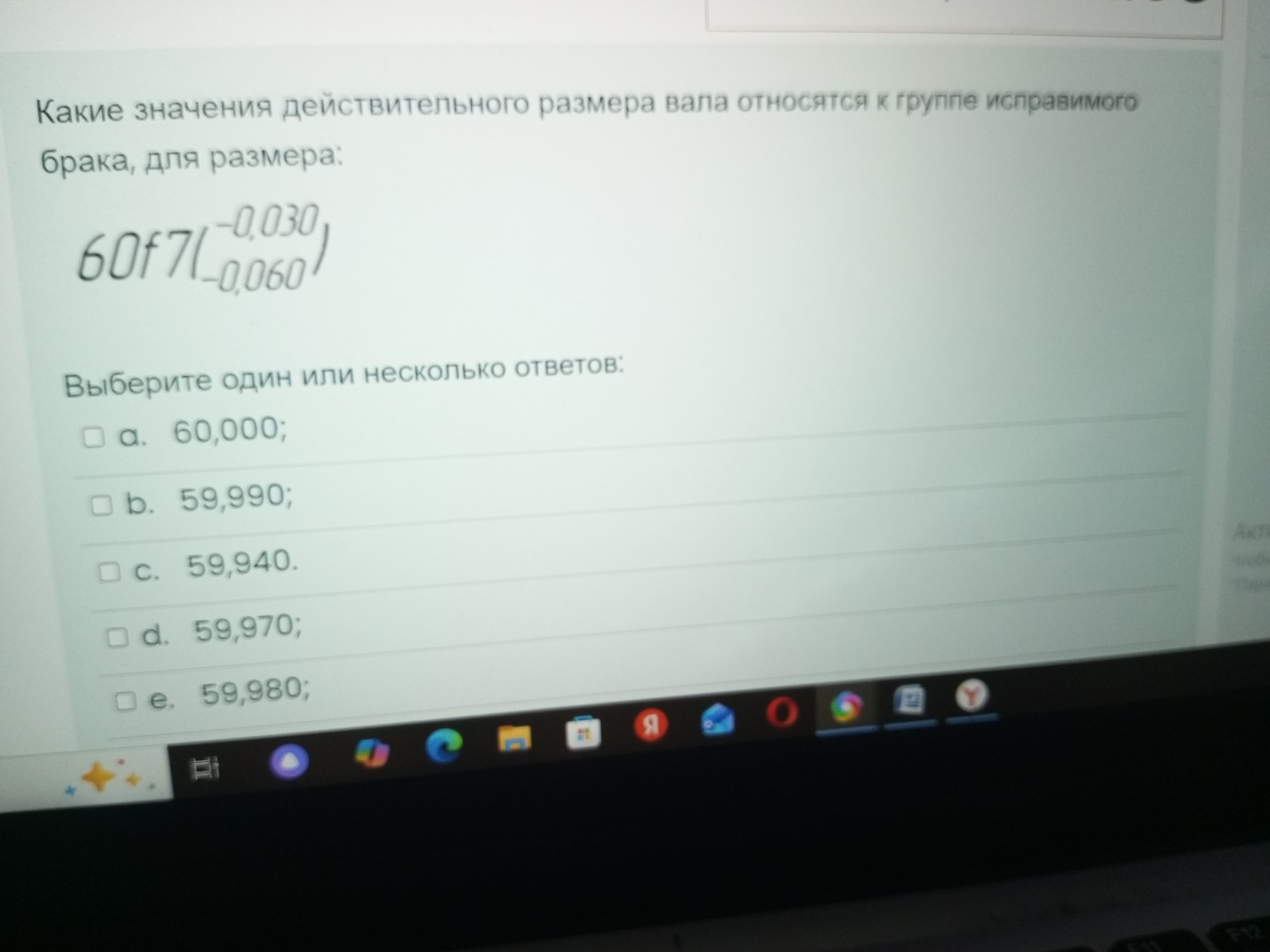

Решение задачи: Расчет допусков и посадок вала d=60 мм

Для решения этой задачи необходимо определить границы поля допуска и выявить значения, которые превышают верхнюю границу. Дано: Номинальный размер вала: \( d = 60 \) мм. Верхнее отклонение: \( es = -0,030 \) мм. Нижнее отклонение: \( ei = -0,060 \) мм. Решение: 1. Вычислим предельные размеры вала: Наибольший предельный размер: \[ d_{max} = d + es = 60 + (-0,030) = 59,970 \text{ мм} \] Наименьший предельный размер: \[ d_{min} = d + ei = 60 + (-0,060) = 59,940 \text{ мм} \] 2. Определение типа брака: Для вала исправимым браком считаются те детали, размер которых больше наибольшего предельного размера (\( d_{real} > d_{max} \)). Такие детали можно доработать, сняв лишний слой металла. Значения, попадающие в диапазон от \( 59,940 \) до \( 59,970 \) включительно, являются годными. Значения меньше \( 59,940 \) являются неисправимым браком. 3. Анализ предложенных вариантов: а) \( 60,000 \) мм: \( 60,000 > 59,970 \) — исправимый брак. b) \( 59,990 \) мм: \( 59,990 > 59,970 \) — исправимый брак. c) \( 59,940 \) мм: \( 59,940 = d_{min} \) — годная деталь. d) \( 59,970 \) мм: \( 59,970 = d_{max} \) — годная деталь. e) \( 59,980 \) мм: \( 59,980 > 59,970 \) — исправимый брак. Ответ: К группе исправимого брака относятся варианты: a. 60,000; b. 59,990; e. 59,980.
