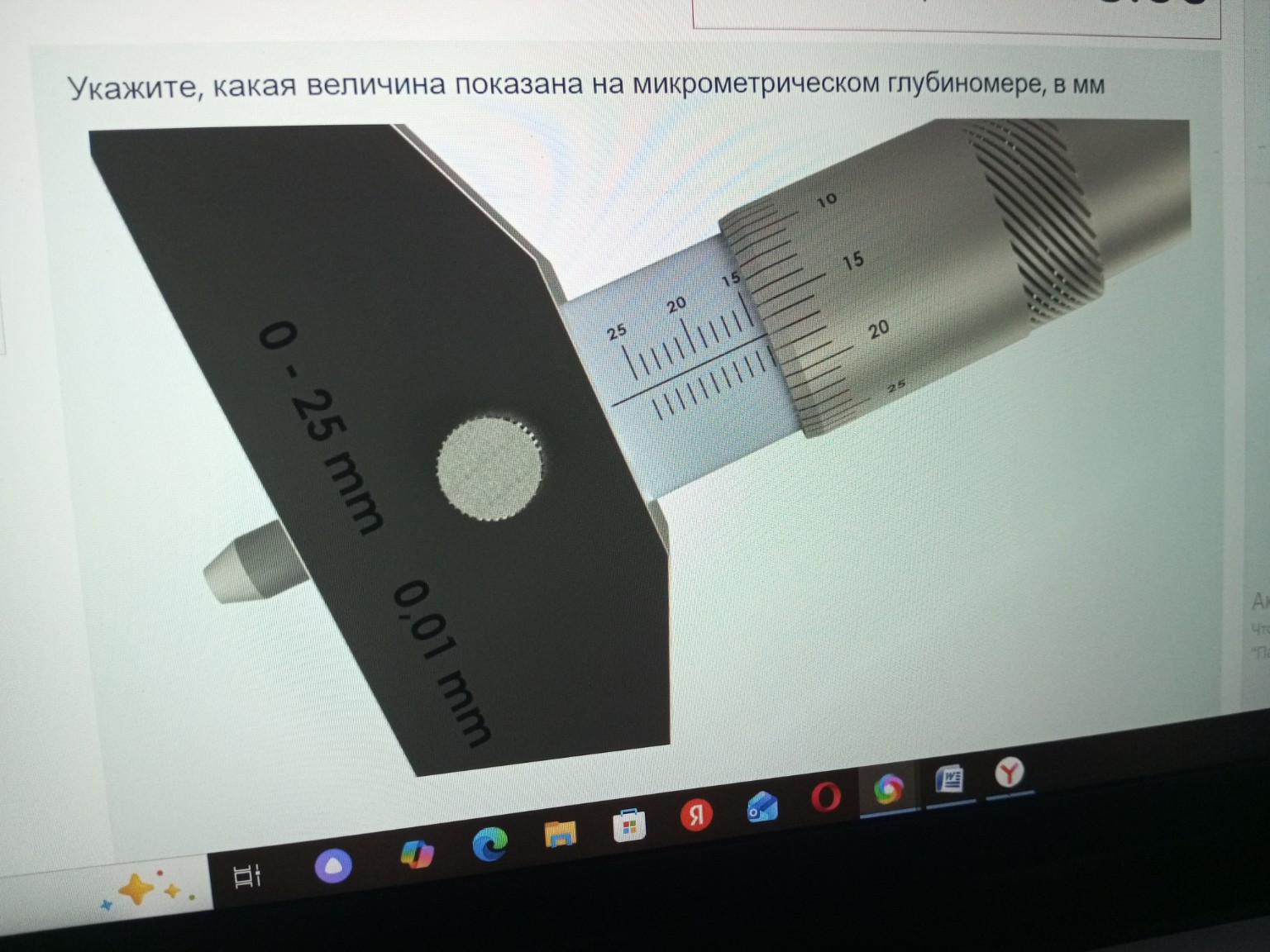

Решение задачи: определение показаний микрометрического глубиномера

Для определения показаний микрометрического глубиномера важно помнить, что его шкала на стебле направлена в обратную сторону (справа налево), так как при завинчивании винта измерительный стержень выдвигается вниз. Решение: 1. Снимем показания по основной шкале стебля (целые миллиметры). Край барабана открыл деление \( 14 \) мм. Обратите внимание, что цифры идут на убывание вправо: \( 25, 20, 15 \), и после отметки \( 15 \) мы видим еще одно деление слева от края барабана, что соответствует \( 14 \) мм. 2. Проверим наличие половинных делений (\( 0,5 \) мм). На нижней части шкалы стебля после отметки \( 14 \) мм не видно открытого штриха, который бы соответствовал половине миллиметра. Значит, добавка составляет \( 0,00 \) мм. 3. Снимем показания по шкале барабана (сотые доли миллиметра). Горизонтальная линия на стебле совпадает с делением \( 17 \) на барабане (штрих между \( 15 \) и \( 20 \)). Так как цена деления барабана \( 0,01 \) мм, получаем: \[ 17 \cdot 0,01 = 0,17 \text{ мм} \] 4. Сложим полученные значения: \[ L = 14 + 0,00 + 0,17 = 14,17 \text{ мм} \] Ответ: 14,17 мм.
