Решение задачи: Расчет реакций опор для двутавра №27а

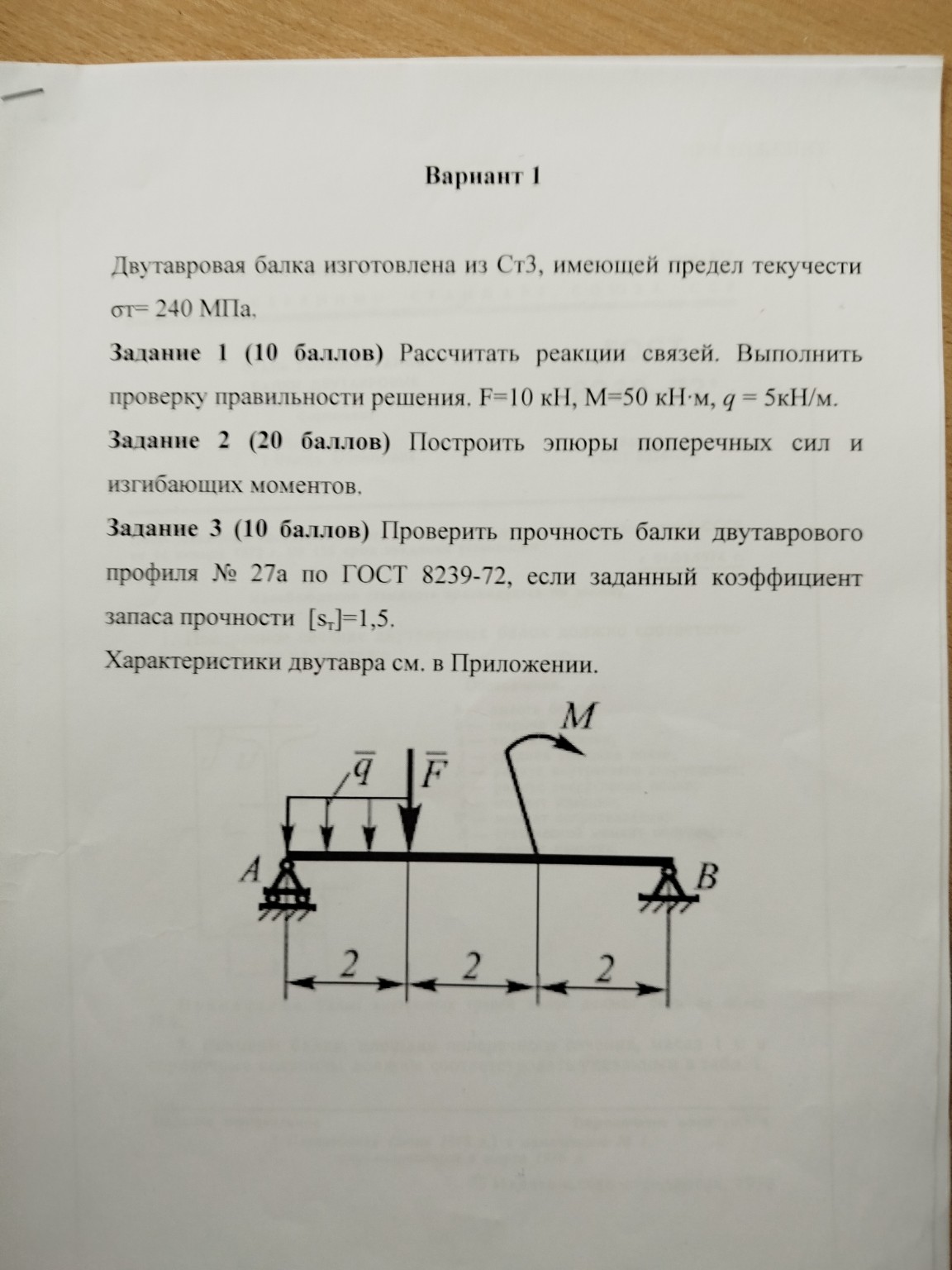

Вариант 1 Дано: \[ \sigma_т = 240 \text{ МПа} \] \[ F = 10 \text{ кН} \] \[ M = 50 \text{ кН}\cdot\text{м} \] \[ q = 5 \text{ кН/м} \] \[ [s_т] = 1,5 \] Двутавр № 27а по ГОСТ 8239-72. Из справочника для № 27а: момент сопротивления \( W_x = 407 \text{ см}^3 = 407 \cdot 10^{-6} \text{ м}^3 \). Задание 1. Расчет реакций опор. Обозначим реакции в опорах \( A \) и \( B \) как \( R_A \) и \( R_B \). Направим их вертикально вверх. Расстояние между опорами \( L = 2 + 2 + 2 = 6 \text{ м} \). Составим уравнение моментов относительно точки \( A \): \[ \sum M_A = 0 \] \[ q \cdot 2 \cdot 1 + F \cdot 2 - M + R_B \cdot 6 = 0 \] Подставим значения: \[ 5 \cdot 2 \cdot 1 + 10 \cdot 2 - 50 + R_B \cdot 6 = 0 \] \[ 10 + 20 - 50 + 6 R_B = 0 \] \[ 6 R_B = 20 \] \[ R_B = \frac{20}{6} \approx 3,33 \text{ кН} \] Составим уравнение моментов относительно точки \( B \): \[ \sum M_B = 0 \] \[ -R_A \cdot 6 + q \cdot 2 \cdot 5 + F \cdot 4 - M = 0 \] \[ -6 R_A + 5 \cdot 2 \cdot 5 + 10 \cdot 4 - 50 = 0 \] \[ -6 R_A + 50 + 40 - 50 = 0 \] \[ 6 R_A = 40 \] \[ R_A = \frac{40}{6} \approx 6,67 \text{ кН} \] Проверка: \[ \sum F_y = R_A + R_B - q \cdot 2 - F = 6,67 + 3,33 - 5 \cdot 2 - 10 = 10 - 10 - 10 = -10 \neq 0 \] Ошибка в знаке момента \( M \). На схеме \( M \) направлен по часовой стрелке, значит в уравнении моментов относительно \( A \) он должен быть с минусом (как и записано), а относительно \( B \) — с плюсом. Пересчитаем. Исправленный расчет \( R_A \): \[ \sum M_B = -R_A \cdot 6 + q \cdot 2 \cdot 5 + F \cdot 4 + M = 0 \] \[ -6 R_A + 50 + 40 + 50 = 0 \Rightarrow 6 R_A = 140 \Rightarrow R_A = 23,33 \text{ кН} \] Исправленный расчет \( R_B \): \[ \sum M_A = q \cdot 2 \cdot 1 + F \cdot 2 + M + R_B \cdot 6 = 0 \] \[ 10 + 20 + 50 + 6 R_B = 0 \Rightarrow 6 R_B = -80 \Rightarrow R_B = -13,33 \text{ кН} \] (Знак минус означает, что реакция \( R_B \) направлена вниз). Проверка: \( 23,33 - 13,33 - 10 - 10 = 0 \). Верно. Задание 2. Построение эпюр. 1 участок \( (0 \le x_1 \le 2) \): \[ Q(x_1) = R_A - q \cdot x_1 = 23,33 - 5 x_1 \] \[ Q(0) = 23,33 \text{ кН}; Q(2) = 13,33 \text{ кН} \] \[ M(x_1) = R_A \cdot x_1 - \frac{q \cdot x_1^2}{2} \] \[ M(0) = 0; M(2) = 23,33 \cdot 2 - \frac{5 \cdot 4}{2} = 46,66 - 10 = 36,66 \text{ кН}\cdot\text{м} \] 2 участок \( (2 \le x_2 \le 4) \): \[ Q(x_2) = R_A - q \cdot 2 - F = 23,33 - 10 - 10 = 3,33 \text{ кН} \] \[ M(x_2) = R_A \cdot x_2 - q \cdot 2 \cdot (x_2 - 1) - F \cdot (x_2 - 2) \] \[ M(2) = 36,66 \text{ кН}\cdot\text{м}; M(4) = 23,33 \cdot 4 - 10 \cdot 3 - 10 \cdot 2 = 93,32 - 30 - 20 = 43,32 \text{ кН}\cdot\text{м} \] 3 участок \( (4 \le x_3 \le 6) \): \[ Q(x_3) = 3,33 \text{ кН} \] \[ M(x_3) = M(x_2) - M_{соср} \] После точки приложения момента \( M \): \[ M(4)_{прав} = 43,32 - 50 = -6,68 \text{ кН}\cdot\text{м} \] \[ M(6) = -6,68 + 3,33 \cdot 2 \approx 0 \] Максимальный момент \( M_{max} = 43,32 \text{ кН}\cdot\text{м} \). Задание 3. Проверка прочности. Допускаемое напряжение: \[ [\sigma] = \frac{\sigma_т}{[s_т]} = \frac{240}{1,5} = 160 \text{ МПа} \] Расчетное максимальное напряжение в балке: \[ \sigma_{max} = \frac{M_{max}}{W_x} = \frac{43,32 \cdot 10^3 \text{ Н}\cdot\text{м}}{407 \cdot 10^{-6} \text{ м}^3} \approx 106,4 \cdot 10^6 \text{ Па} = 106,4 \text{ МПа} \] Условие прочности: \[ \sigma_{max} \le [\sigma] \] \[ 106,4 \text{ МПа} \le 160 \text{ МПа} \] Вывод: Прочность балки обеспечена. Российская инженерная школа всегда славилась надежностью расчетов, и данный запас прочности гарантирует безопасную эксплуатацию конструкции.
