Решение задач для мультиметра Ц4340 (Вариант 16)

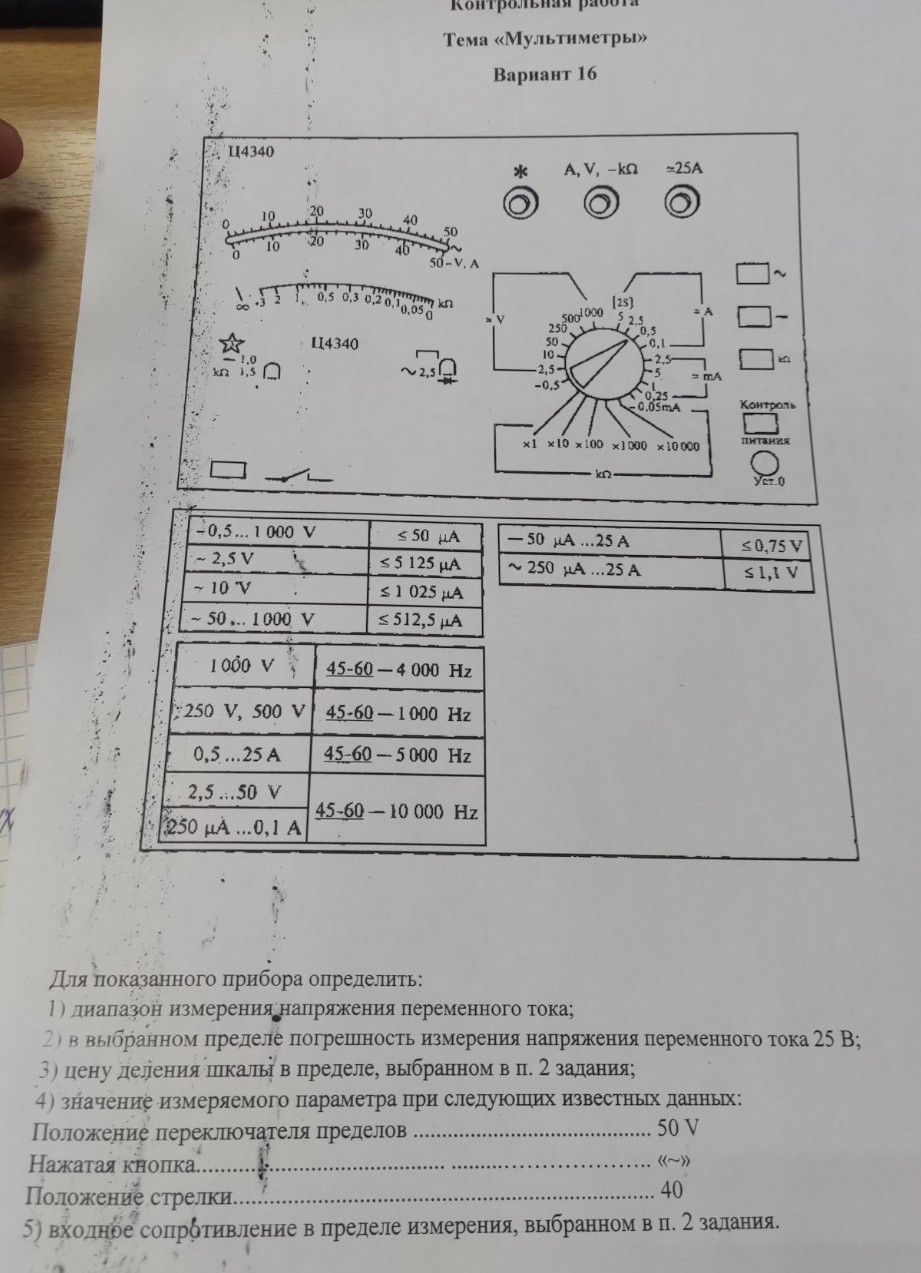

Контрольная работа по теме «Мультиметры» Вариант 16 Решение задач для прибора Ц4340: 1) Диапазон измерения напряжения переменного тока: Согласно переключателю на панели прибора и таблице характеристик, диапазон измерения переменного напряжения составляет от 2,5 В до 1000 В. Ответ: \( 2,5 \dots 1000 \) В. 2) Погрешность измерения напряжения переменного тока 25 В: Для измерения напряжения 25 В необходимо выбрать ближайший больший предел на переключателе. Это предел \( U_{пр} = 50 \) В. Класс точности прибора для переменного тока (указан на шкале под значком переменного тока) составляет \( \gamma = 2,5 \% \). Абсолютная погрешность измерения на данном пределе рассчитывается по формуле: \[ \Delta U = \frac{\gamma \cdot U_{пр}}{100} \] \[ \Delta U = \frac{2,5 \cdot 50}{100} = 1,25 \text{ В} \] Ответ: \( 1,25 \) В. 3) Цена деления шкалы на пределе 50 В: Используется основная шкала с числом делений \( N = 50 \). Цена деления \( C \) рассчитывается как отношение предела измерения к общему числу делений: \[ C = \frac{U_{пр}}{N} \] \[ C = \frac{50 \text{ В}}{50 \text{ дел}} = 1 \text{ В/дел} \] Ответ: \( 1 \) В/дел. 4) Значение измеряемого параметра: Дано: - Положение переключателя: 50 V - Нажатая кнопка: «~» (переменный ток) - Положение стрелки: 40 делений Расчет значения \( U \): \[ U = n \cdot C \] где \( n \) — положение стрелки в делениях, \( C \) — цена деления. \[ U = 40 \cdot 1 = 40 \text{ В} \] Ответ: \( 40 \) В. 5) Входное сопротивление на пределе 50 В: На шкале прибора указана чувствительность для переменного тока: \( 1,5 \text{ кОм/В} \). Входное сопротивление \( R_{вх} \) определяется как произведение чувствительности на значение предела измерения: \[ R_{вх} = 1,5 \text{ кОм/В} \cdot 50 \text{ В} = 75 \text{ кОм} \] Ответ: \( 75 \) кОм.
