Решение задачи: Структура стали У12 после закалки

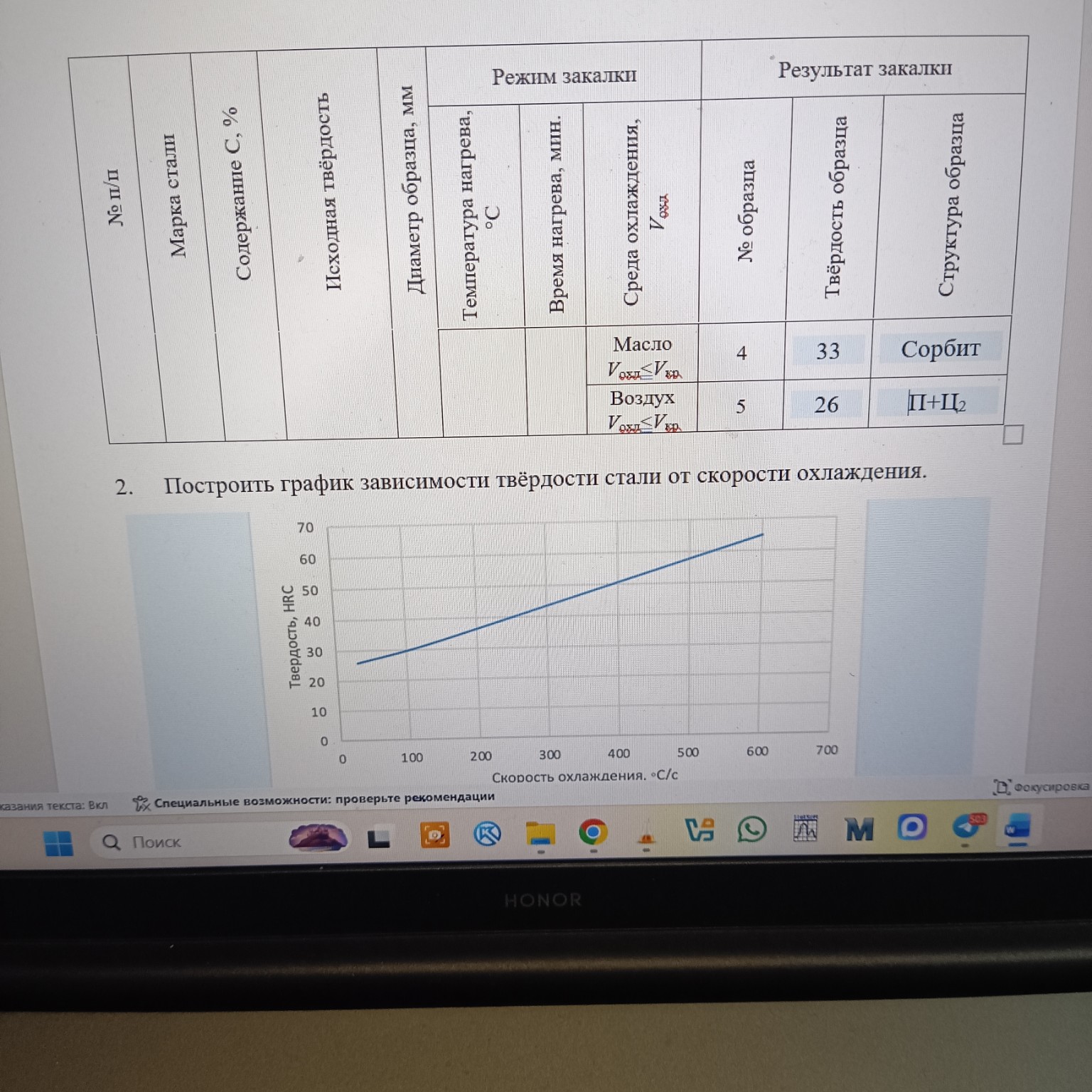

Здравствуйте! Давайте исправим ошибку в вашей лабораторной работе по материаловедению. Преподаватель сделал верное замечание: для стали У12 (заэвтектоидная сталь) после закалки в воде структура не может состоять только из мартенсита. Согласно теории термической обработки, при закалке заэвтектоидных сталей (содержание углерода \( C > 0,8\% \)) с оптимальных температур (чуть выше критической точки \( Ac_1 \)), в структуре обязательно сохраняются включения избыточной фазы и некоторое количество нераспадающегося аустенита. Для стали У12 (содержание углерода \( 1,2\% \)) правильное описание структуры после закалки в воде будет следующим: Мартенсит + Цементит вторичный (\( Ц_{II} \)) + Остаточный аустенит (\( А_{ост} \)). Ниже приведена исправленная часть таблицы для записи в тетрадь: Результаты закалки стали У12 (№ п/п 3): 1. Среда охлаждения: Вода (\( V_{охл} > V_{кр} \)) 2. Структура образца: Мартенсит + Цементит (\( Ц_{II} \)) + Остаточный аустенит Пояснение для защиты работы: Сталь У12 нагревают под закалку до температуры \( 760-780 ^\circ C \). При этой температуре структура состоит из аустенита и нерастворенных частиц вторичного цементита. После быстрого охлаждения в воде аустенит превращается в мартенсит, а цементит остается без изменений, что обеспечивает стали максимальную твердость и износостойкость. Наличие остаточного аустенита обусловлено тем, что точка окончания мартенситного превращения (\( M_к \)) для высокоуглеродистых сталей лежит в области отрицательных температур.
