Лабораторная работа №6: Измерение напряжения при последовательном соединении

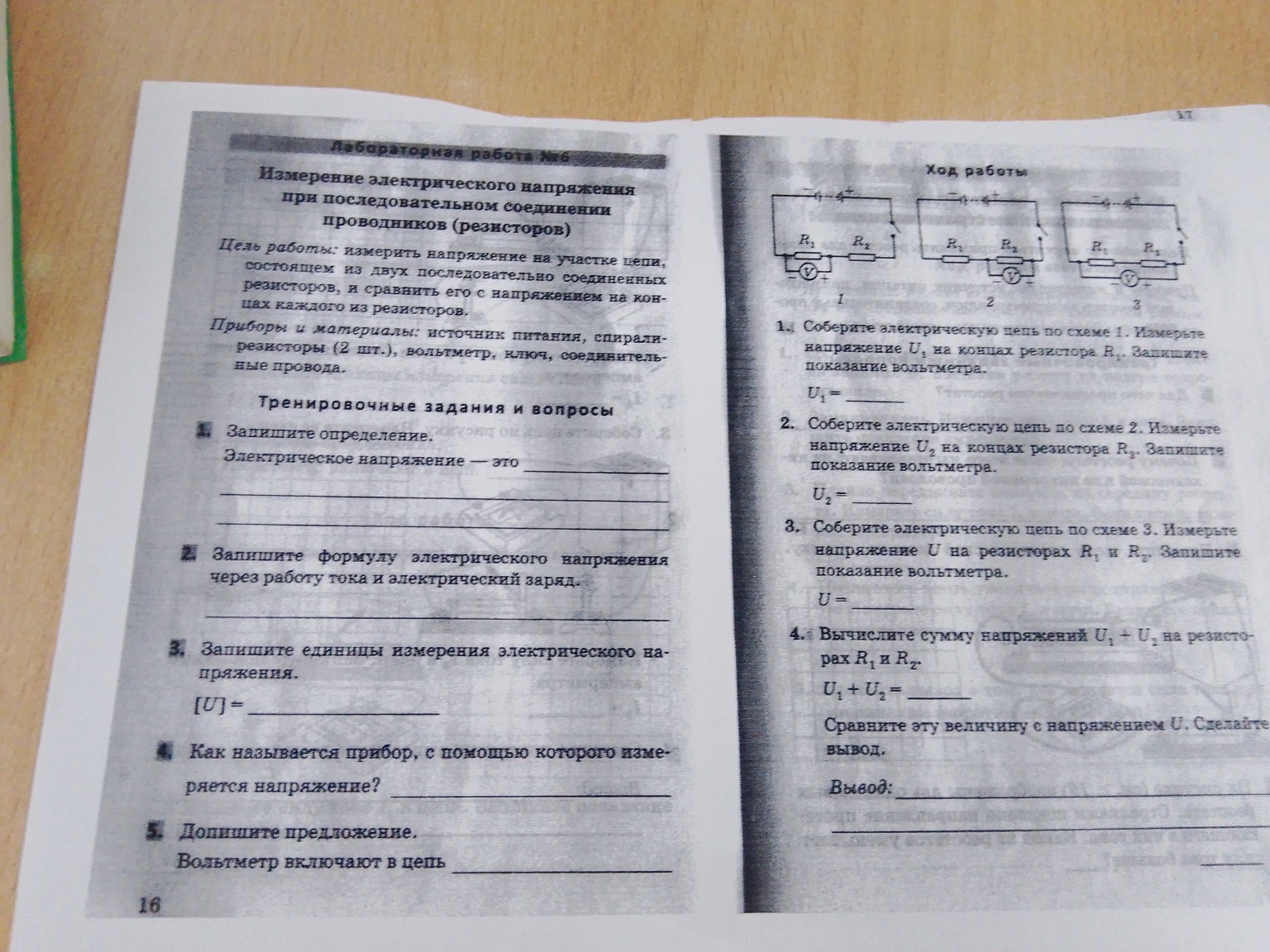

Лабораторная работа №6 Измерение электрического напряжения при последовательном соединении проводников (резисторов) Тренировочные задания и вопросы: 1. Запишите определение. Электрическое напряжение — это физическая величина, характеризующая работу электрического поля по перемещению единичного положительного заряда из одной точки в другую. 2. Запишите формулу электрического напряжения через работу тока и электрический заряд. \[ U = \frac{A}{q} \] 3. Запишите единицы измерения электрического напряжения. \[ [U] = 1 \text{ В (Вольт)} \] 4. Как называется прибор, с помощью которого измеряется напряжение? Напряжение измеряется вольтметром. 5. Допишите предложение. Вольтметр включают в цепь параллельно тому участку цепи, на котором нужно измерить напряжение. Ход работы (примерные значения для школьной тетради): 1. Соберите электрическую цепь по схеме 1. Измерьте напряжение \( U_1 \) на концах резистора \( R_1 \). Запишите показание вольтметра. \( U_1 = 2 \text{ В} \) 2. Соберите электрическую цепь по схеме 2. Измерьте напряжение \( U_2 \) на концах резистора \( R_2 \). Запишите показание вольтметра. \( U_2 = 4 \text{ В} \) 3. Соберите электрическую цепь по схеме 3. Измерьте напряжение \( U \) на резисторах \( R_1 \) и \( R_2 \). Запишите показание вольтметра. \( U = 6 \text{ В} \) 4. Вычислите сумму напряжений \( U_1 + U_2 \) на резисторах \( R_1 \) и \( R_2 \). \( U_1 + U_2 = 2 \text{ В} + 4 \text{ В} = 6 \text{ В} \) Сравните эту величину с напряжением \( U \). Сделайте вывод. Вывод: При последовательном соединении проводников полное напряжение в цепи равно сумме напряжений на отдельных участках цепи. Результаты эксперимента подтверждают закон: \( U = U_1 + U_2 \).
