Решение задачи: Идеальный источник напряжения

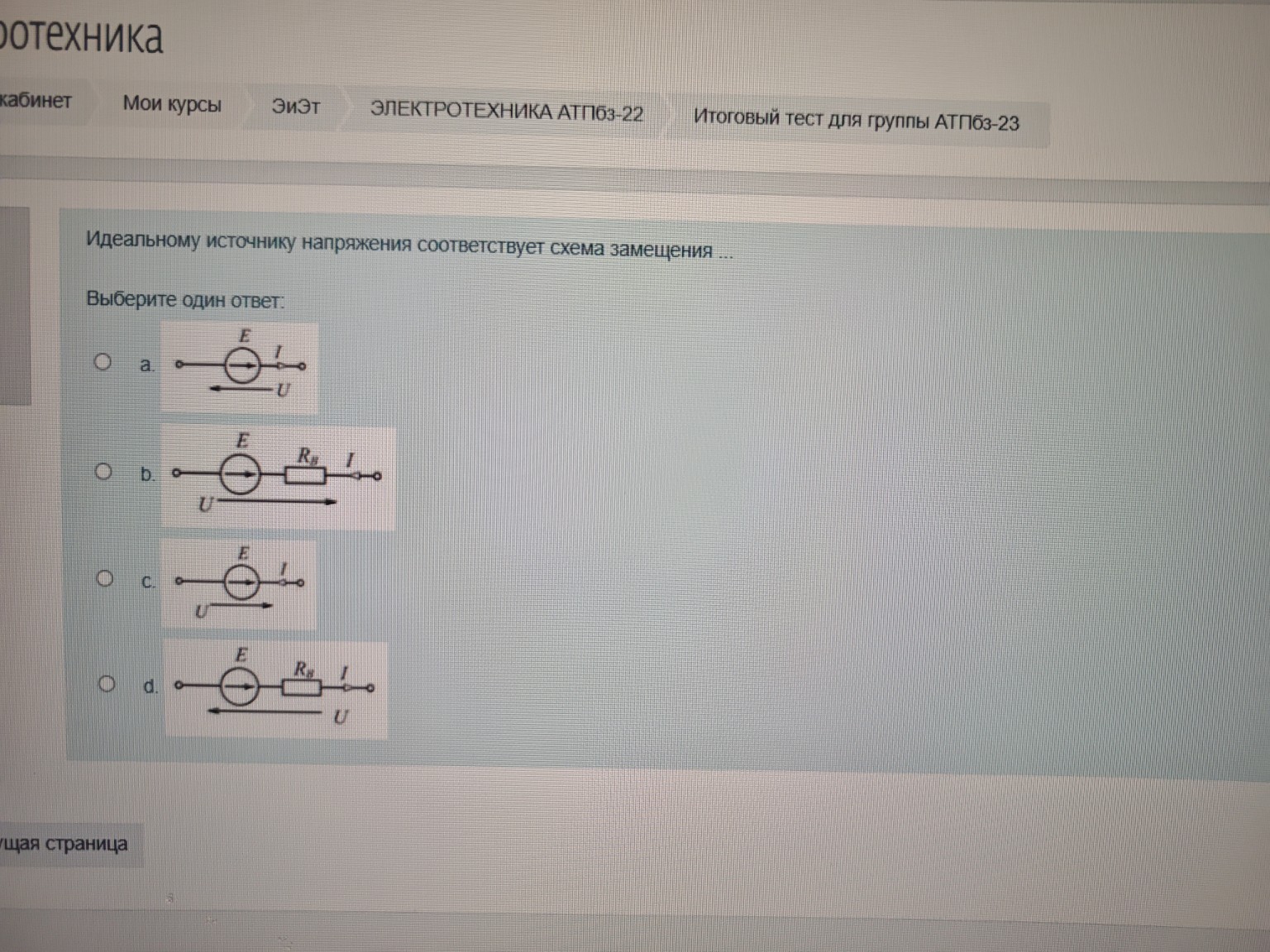

Для ответа на вопрос об идеальном источнике напряжения необходимо вспомнить основные определения из курса электротехники. Идеальный источник напряжения (или идеальный источник ЭДС) — это активный элемент, напряжение на зажимах которого не зависит от протекающего через него тока и равно ЭДС \( E \). Основные характеристики идеального источника напряжения: 1. Его внутреннее сопротивление равно нулю \( R_{в} = 0 \). Поэтому на схеме замещения отсутствует последовательно включенный резистор. 2. Напряжение \( U \) на его зажимах всегда равно \( E \). 3. На схеме направление ЭДС \( E \) и направление падения напряжения \( U \) указываются противоположно друг другу (так как ЭДС — это сторонние силы, создающие разность потенциалов). Анализ вариантов: Варианты b и d содержат внутреннее сопротивление \( R_{в} \), что характерно для реального источника питания. Варианты a и c не имеют внутреннего сопротивления, что соответствует идеальному источнику. В варианте a стрелка напряжения \( U \) направлена противоположно стрелке ЭДС \( E \), что является стандартным и правильным обозначением для источника, отдающего энергию в цепь. Таким образом, идеальному источнику напряжения соответствует схема замещения под буквой a. Ответ: a.
