Датчик давления 0-20мА: схема подключения

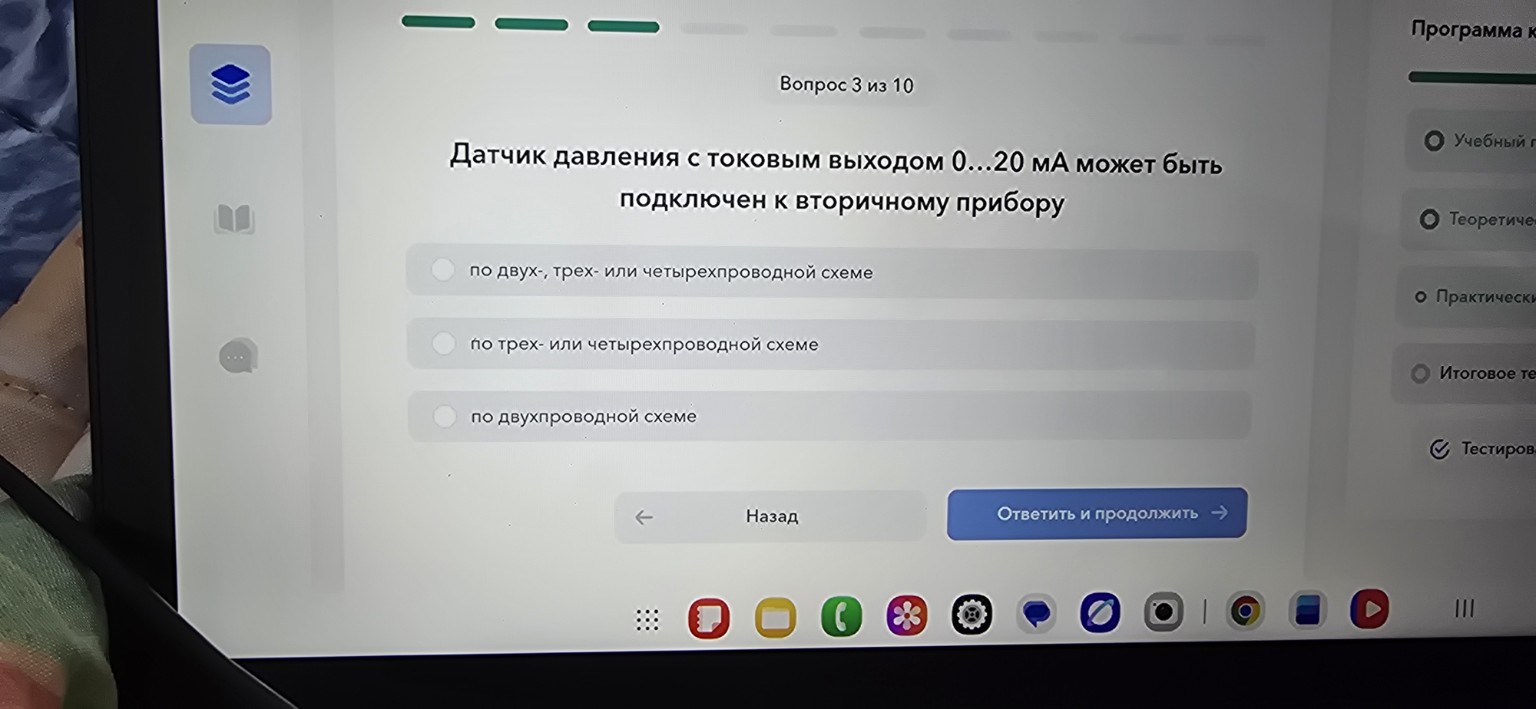

Вопрос: Датчик давления с токовым выходом \( 0 \dots 20 \) мА может быть подключен к вторичному прибору: Ответ: по трех- или четырехпроводной схеме. Пояснение для тетради: Датчики с токовым сигналом \( 0 \dots 20 \) мА отличаются от датчиков \( 4 \dots 20 \) мА тем, что при нулевом значении измеряемого параметра ток в цепи равен нулю. Это означает, что датчик не может получать питание непосредственно из измерительной петли (как это делают двухпроводные датчики "токовая петля"), так как для работы его внутренней электроники всегда требуется минимальный ток. Поэтому для работы датчика \( 0 \dots 20 \) мА необходимы дополнительные провода для питания: 1. Трехпроводная схема: один провод общий (минус), второй — питание \( (+U_{пит}) \), третий — сигнальный выход \( (I_{out}) \). 2. Четырехпроводная схема: два провода выделены под питание и два отдельных провода для передачи токового сигнала (гальваническая развязка). Двухпроводная схема для диапазона \( 0 \dots 20 \) мА невозможна, так как при \( I = 0 \) мА прибор останется без энергии.
