Решение: Питание датчика в двухпроводной схеме

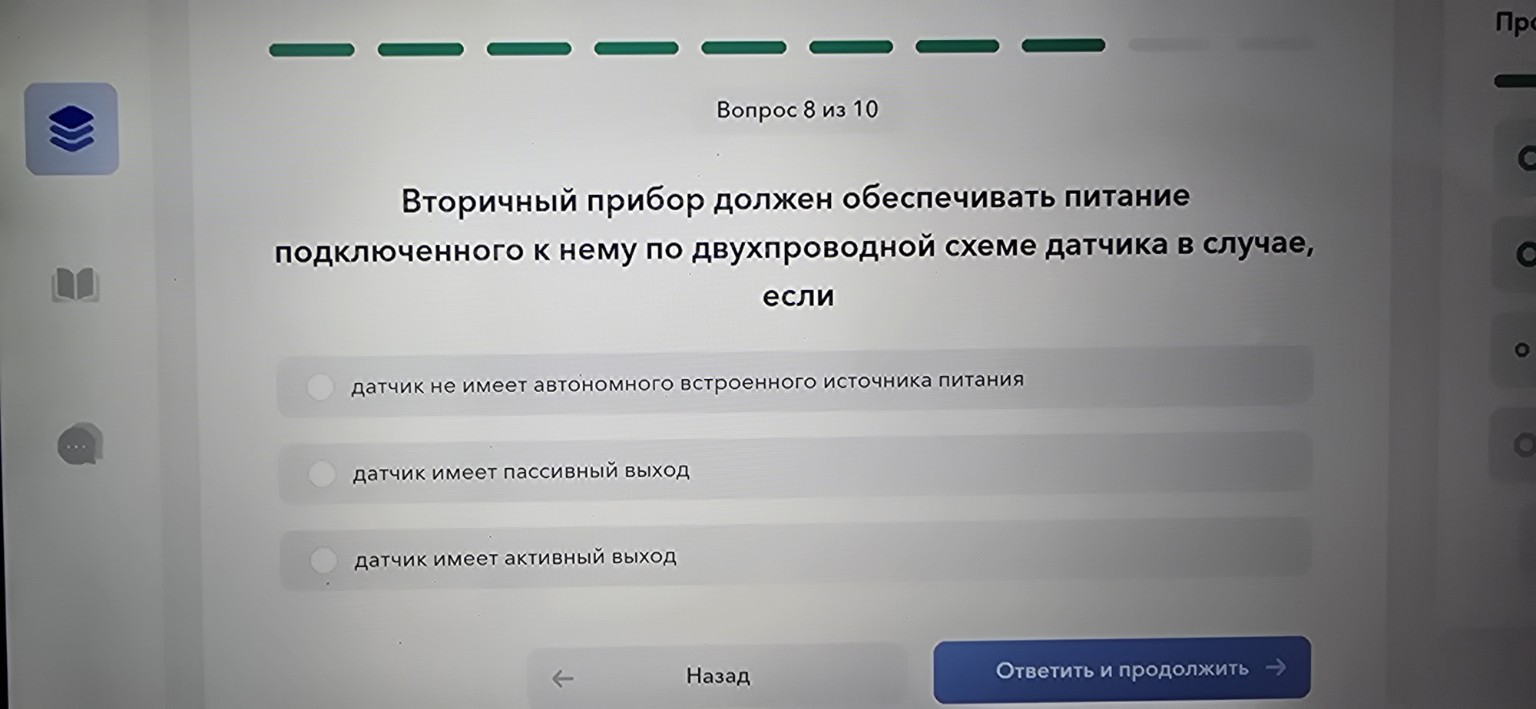

Вопрос: Вторичный прибор должен обеспечивать питание подключенного к нему по двухпроводной схеме датчика в случае, если: Ответ: датчик имеет пассивный выход. Пояснение для тетради: В промышленной автоматике (КИПиА) токовые выходы датчиков делятся на два типа: 1. Активный выход — датчик сам генерирует ток в цепи, так как имеет собственный источник питания (внешний или встроенный). В этом случае вторичный прибор выступает только в роли измерителя (нагрузки). 2. Пассивный выход — датчик не имеет собственного источника энергии для создания тока в петле. Он работает как переменное сопротивление, которое регулирует ток, поступающий от внешнего источника. При двухпроводной схеме подключения \( (4 \dots 20 \) мА\( ) \) питание датчика и передача сигнала происходят по одной и той же паре проводов. Если датчик пассивный, то именно вторичный прибор (контроллер или блок питания) должен подать напряжение в цепь: \[ U_{пит} = U_{датчик} + I \cdot R_{линии} + U_{вход.прибора} \] Следовательно, если датчик пассивный, вторичный прибор обязан обеспечивать питание измерительной петли.
