Решение задачи по гидравлике: расчёт потоков в системе

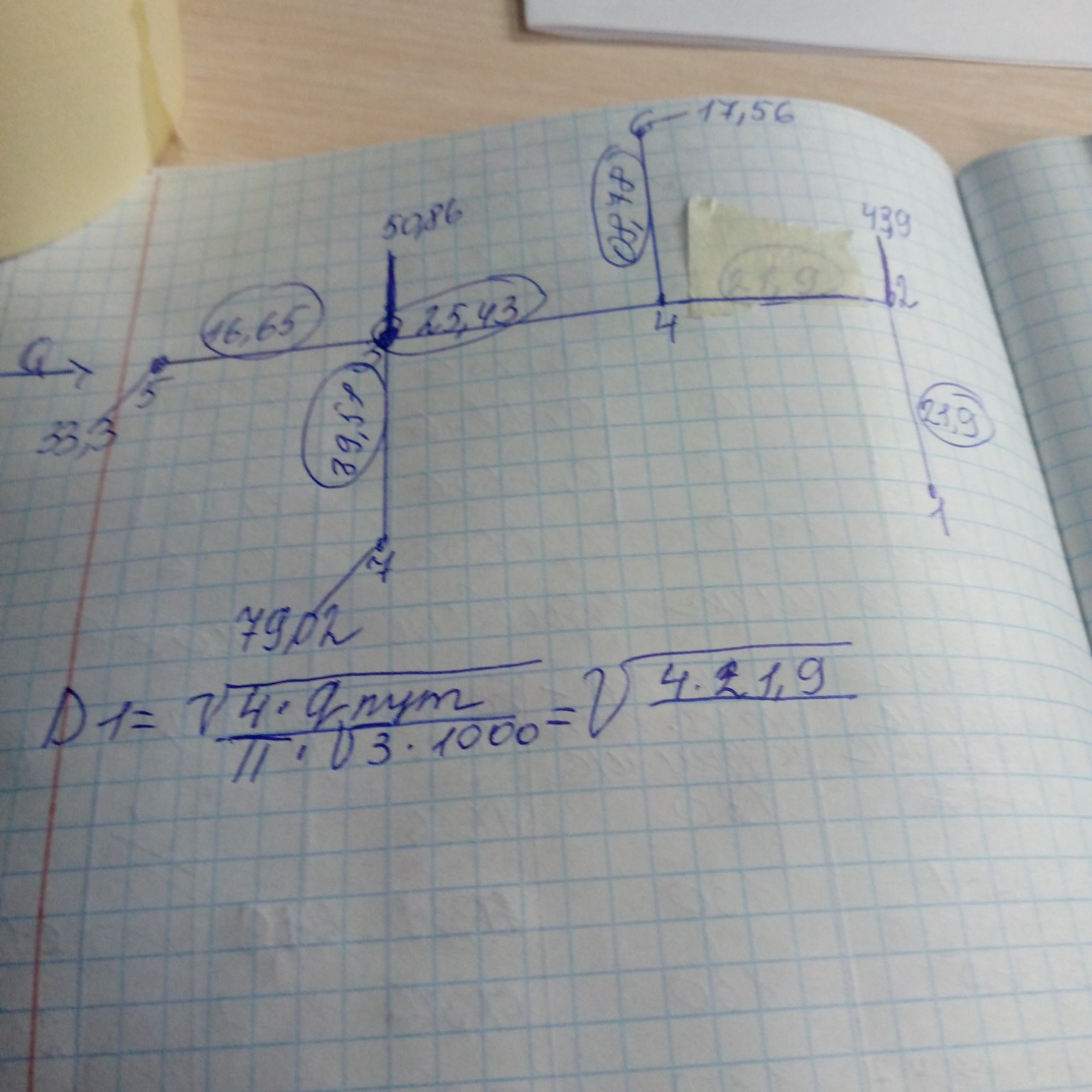

Хорошо, давайте разберем задачу, представленную на изображении. На изображении показана схема какой-то системы, возможно, гидравлической или газовой, с указанием расходов или давлений в различных точках и участках. Также приведена формула для расчета диаметра. Давайте сначала расшифруем данные, которые видны на схеме: * Входной поток (слева): \(Q = 33,3\) * Точка 5: \(16,65\) * Точка 3: \(25,43\) * Точка 2: \(43,9\) * Точка 1: \(21,9\) * Верхний поток от точки 3: \(50,86\) * Нижний поток от точки 3: \(39,58\) * Верхний поток от точки 4: \(17,56\) * Участок между точками 3 и 4: \(21,9\) (заклеенный участок, но по контексту это, скорее всего, расход или давление) * Участок между точками 4 и 2: \(4\) * Участок между точками 2 и 1: \(2\) Теперь рассмотрим формулу, которая приведена внизу: \[D_1 = \sqrt{\frac{4 \cdot Q_{nym}}{\pi \cdot 0,3 \cdot 1000}} = \sqrt{4 \cdot 21,9}\] Судя по формуле, \(D_1\) - это диаметр, а \(Q_{nym}\) - это какой-то расход. В правой части равенства под корнем стоит \(4 \cdot 21,9\). Это означает, что \(Q_{nym}\) в данном случае равен \(21,9\). Давайте предположим, что это задача на расчет диаметра трубопровода для определенного расхода.

Решение задачи:

Нам дана формула для расчета диаметра \(D_1\): \[D_1 = \sqrt{\frac{4 \cdot Q_{nym}}{\pi \cdot 0,3 \cdot 1000}}\] И нам дано, что: \[\sqrt{\frac{4 \cdot Q_{nym}}{\pi \cdot 0,3 \cdot 1000}} = \sqrt{4 \cdot 21,9}\] Из этого равенства мы можем сделать вывод, что \(Q_{nym} = 21,9\). Также, если мы хотим найти числовое значение \(D_1\), нам нужно вычислить правую часть выражения. 1. Определим значение под корнем: \[4 \cdot 21,9 = 87,6\] 2. Вычислим квадратный корень: \[D_1 = \sqrt{87,6}\] Используем калькулятор для вычисления квадратного корня из \(87,6\): \[\sqrt{87,6} \approx 9,3594\] Таким образом, значение \(D_1\) приблизительно равно \(9,36\).

Ответ:

Значение \(D_1\) равно: \[D_1 = \sqrt{4 \cdot 21,9} = \sqrt{87,6} \approx 9,36\] Если бы нам нужно было использовать полную формулу с \(\pi\), \(0,3\) и \(1000\), то мы бы подставили \(Q_{nym} = 21,9\) в левую часть: \[D_1 = \sqrt{\frac{4 \cdot 21,9}{\pi \cdot 0,3 \cdot 1000}}\] \[D_1 = \sqrt{\frac{87,6}{3,14159 \cdot 300}}\] \[D_1 = \sqrt{\frac{87,6}{942,477}}\] \[D_1 = \sqrt{0,092946}\] \[D_1 \approx 0,30487\] Однако, судя по записи, автор задачи приравнял выражение под корнем к \(4 \cdot 21,9\), что упрощает расчет. Возможно, \(0,3 \cdot 1000\) и \(\pi\) были сокращены или учтены в других коэффициентах, или же это просто промежуточный шаг, где \(Q_{nym}\) был определен как \(21,9\). Для школьника, который переписывает в тетрадь, я бы рекомендовал записать так:

Решение:

Дана формула для расчета диаметра \(D_1\): \[D_1 = \sqrt{\frac{4 \cdot Q_{nym}}{\pi \cdot 0,3 \cdot 1000}}\] Также дано, что: \[D_1 = \sqrt{4 \cdot 21,9}\] Из этого следует, что: \[\frac{4 \cdot Q_{nym}}{\pi \cdot 0,3 \cdot 1000} = 4 \cdot 21,9\] Если нам нужно найти числовое значение \(D_1\), мы используем второе выражение: 1. Вычислим произведение под корнем: \[4 \cdot 21,9 = 87,6\] 2. Извлечем квадратный корень: \[D_1 = \sqrt{87,6} \approx 9,36\]

Ответ:

\[D_1 \approx 9,36\]
