Решение задачи: Магнитное поле прямолинейного проводника

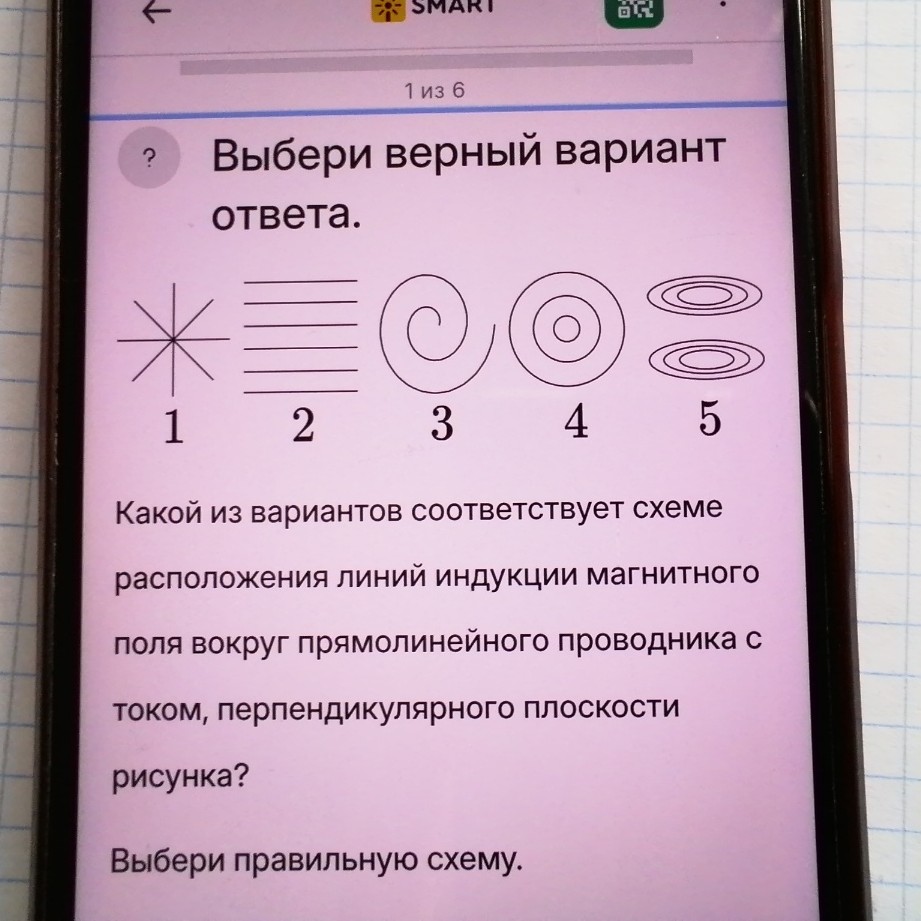

Задача по физике: Магнитное поле прямолинейного проводника с током. Условие: Какой из вариантов соответствует схеме расположения линий индукции магнитного поля вокруг прямолинейного проводника с током, перпендикулярного плоскости рисунка? Решение: Согласно физическим законам, линии магнитной индукции вокруг бесконечно длинного прямолинейного проводника с током представляют собой концентрические окружности. Центр этих окружностей лежит на оси проводника, а их плоскости перпендикулярны самому проводнику. Если проводник расположен перпендикулярно плоскости рисунка, то мы видим его "торцевую" часть (точку или крестик), а магнитные линии вокруг него будут выглядеть как замкнутые круги, вложенные друг в друга. Анализ вариантов: 1. Линии расходятся из центра (похоже на электрическое поле точечного заряда) — неверно. 2. Параллельные прямые линии (однородное поле) — неверно. 3. Спираль — неверно. 4. Концентрические окружности — верно. 5. Эллипсы (искаженные окружности) — неверно для данного случая. Ответ: 4.
