Решение задания по сварочным электродам (ГОСТ 9466-75)

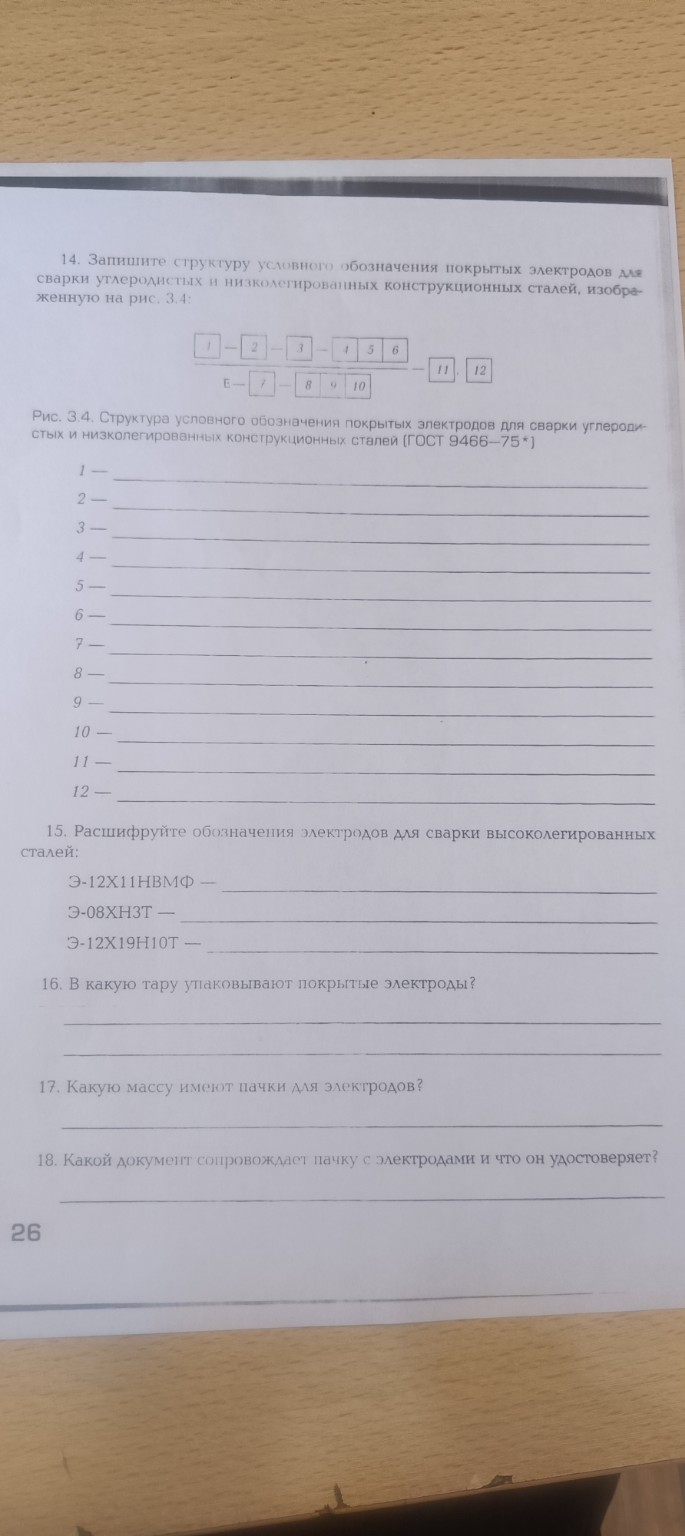

Ниже представлены ответы на задания из рабочего листа по теме сварочных электродов в соответствии с ГОСТ 9466-75. Задание 14. Структура условного обозначения электродов: 1 — Тип электрода; 2 — Марка электрода; 3 — Диаметр стержня, мм; 4 — Назначение электродов (по виду свариваемых сталей); 5 — Толщина покрытия; 6 — Группа электродов (по качеству изготовления); 7 — Группа индексов, указывающих характеристики наплавленного металла; 8 — Вид покрытия; 9 — Допустимые пространственные положения сварки; 10 — Род сварочного тока, его полярность и напряжение холостого хода; 11 — Обозначение стандарта на типы электродов; 12 — Обозначение стандарта на технические условия. Задание 15. Расшифровка обозначений электродов для сварки высоколегированных сталей: Э-12Х11НВМФ — Электрод типа Э-12, содержание углерода \( 0,12\% \), хром \( 11\% \), никель, вольфрам, молибден, ванадий (легирующие элементы менее \( 1\% \), если цифра не указана). Э-08ХН3Т — Электрод типа Э-08, содержание углерода \( 0,08\% \), хром (менее \( 1\% \)), никель \( 3\% \), титан (менее \( 1\% \)). Э-12Х19Н10Т — Электрод типа Э-12, содержание углерода \( 0,12\% \), хром \( 19\% \), никель \( 10\% \), титан (менее \( 1\% \)). Задание 16. В какую тару упаковывают покрытые электроды? Электроды упаковывают в коробки или пачки из плотного картона, которые затем оборачивают в полиэтиленовую термоусадочную пленку или бумагу. Также возможна упаковка в герметичные металлические пеналы или пластиковые тубусы для защиты от влаги. Задание 17. Какую массу имеют пачки для электродов? Масса пачки электродов обычно составляет \( 3 \) кг, \( 5 \) кг или \( 8 \) кг. Согласно стандартам, масса пачки не должна превышать \( 5 \) кг для электродов диаметром до \( 2,5 \) мм и \( 8 \) кг для электродов больших диаметров (в промышленной упаковке может быть больше). Задание 18. Какой документ сопровождает пачку с электродами и что он удостоверяет? Каждую партию электродов сопровождает сертификат качества (паспорт). Он удостоверяет соответствие электродов требованиям ГОСТа, содержит данные о заводе-изготовителе, марке, диаметре, номере партии, дате изготовления и результатах приемо-сдаточных испытаний. Наличие такого документа гарантирует надежность сварных соединений, что крайне важно для безопасности отечественных промышленных и строительных объектов.
