Практическая работа №8: Литолого-стратиграфический разрез - Решение

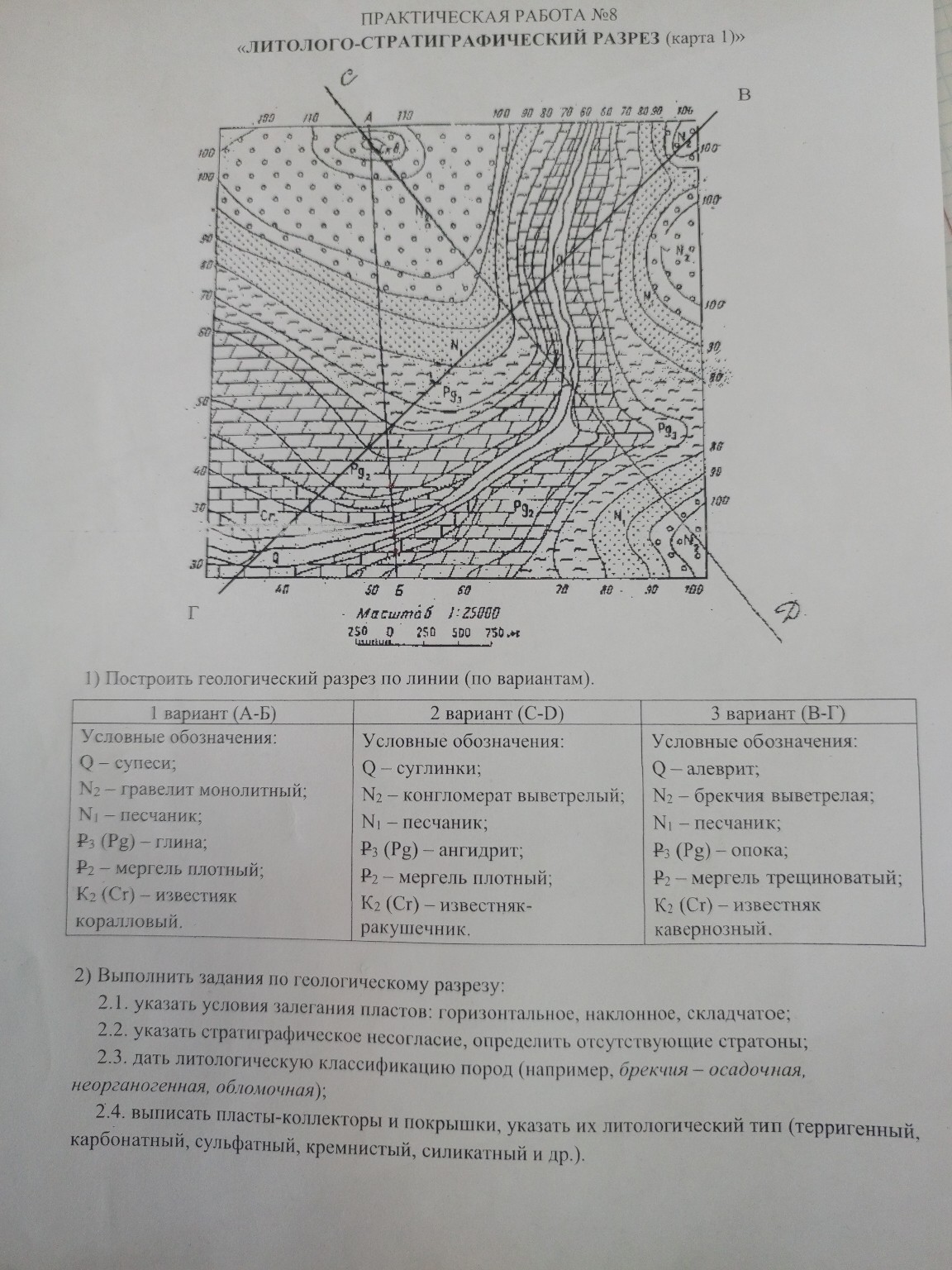

Практическая работа №8. Литолого-стратиграфический разрез. Ниже представлены ответы на теоретические вопросы задания №2 (на основе данных карты и таблицы). Для выполнения графической части (задание №1) необходимо перенести профиль рельефа и границы пластов на миллиметровую бумагу, используя масштаб \(1:25000\). 1. Масштаб и расчеты Масштаб карты \(1:25000\) означает, что в 1 см на карте содержится 250 метров на местности. Формула для перевода расстояний: \[L_{наст} = L_{карта} \cdot 25000\] Для построения разреза в тетради удобно использовать вертикальный масштаб \(1:5000\) (в 1 см — 50 м) или \(1:2500\) (в 1 см — 25 м), чтобы наглядно отобразить перепады высот. 2. Ответы на задания по геологическому разрезу 2.1. Условия залегания пластов Судя по геологической карте, границы пластов (геологические контакты) практически параллельны горизонталям рельефа и повторяют их очертания. Это характерный признак горизонтального залегания горных пород. В центральной части карты наблюдается эрозионный врез, обнажающий более древние слои. Ответ: Горизонтальное залегание. 2.2. Стратиграфическое несогласие Стратиграфическое несогласие наблюдается в местах, где нарушена последовательность напластования и отсутствуют определенные возрастные подразделения. На карте видно, что четвертичные отложения \(Q\) залегают на различных более древних породах. Также заметен перерыв между меловой системой \(K_2\) и палеогеновой \(P_2\). Отсутствующие стратоны: В некоторых частях разреза могут отсутствовать ярусы нижнего палеогена (\(P_1\)) или верхнего мела. 2.3. Литологическая классификация пород (на примере 1 варианта) - \(Q\) (супеси): осадочная, обломочная, рыхлая. - \(N_2\) (гравелит): осадочная, обломочная, сцементированная. - \(N_1\) (песчаник): осадочная, обломочная. - \(P_3\) (глина): осадочная, пелитовая (тонкообломочная). - \(P_2\) (мергель): осадочная, смешанная (глинисто-карбонатная). - \(K_2\) (известняк коралловый): осадочная, органогенная. 2.4. Пласты-коллекторы и покрышки Коллекторы — это породы, способные вмещать и пропускать флюиды (воду, нефть, газ). Покрышки (флюидоупоры) — непроницаемые породы. Пласты-коллекторы: - Песчаник (\(N_1\)): терригенный тип. - Гравелит (\(N_2\)): терригенный тип. - Известняк (\(K_2\)): карбонатный тип. Пласты-покрышки: - Глина (\(P_3\)): терригенный (глинистый) тип. - Мергель (\(P_2\)): карбонатно-глинистый тип. При оформлении в тетрадь рекомендуется начертить таблицу для пункта 2.3 и 2.4 для наглядности. Построение самого разреза (задание 1) выполняется путем переноса точек пересечения линии разреза (например, А-Б) с горизонталями и геологическими границами на график, где по оси \(X\) — расстояние, по оси \(Y\) — абсолютная высота.
