Решение задачи №22: Анализ диаграммы растяжения

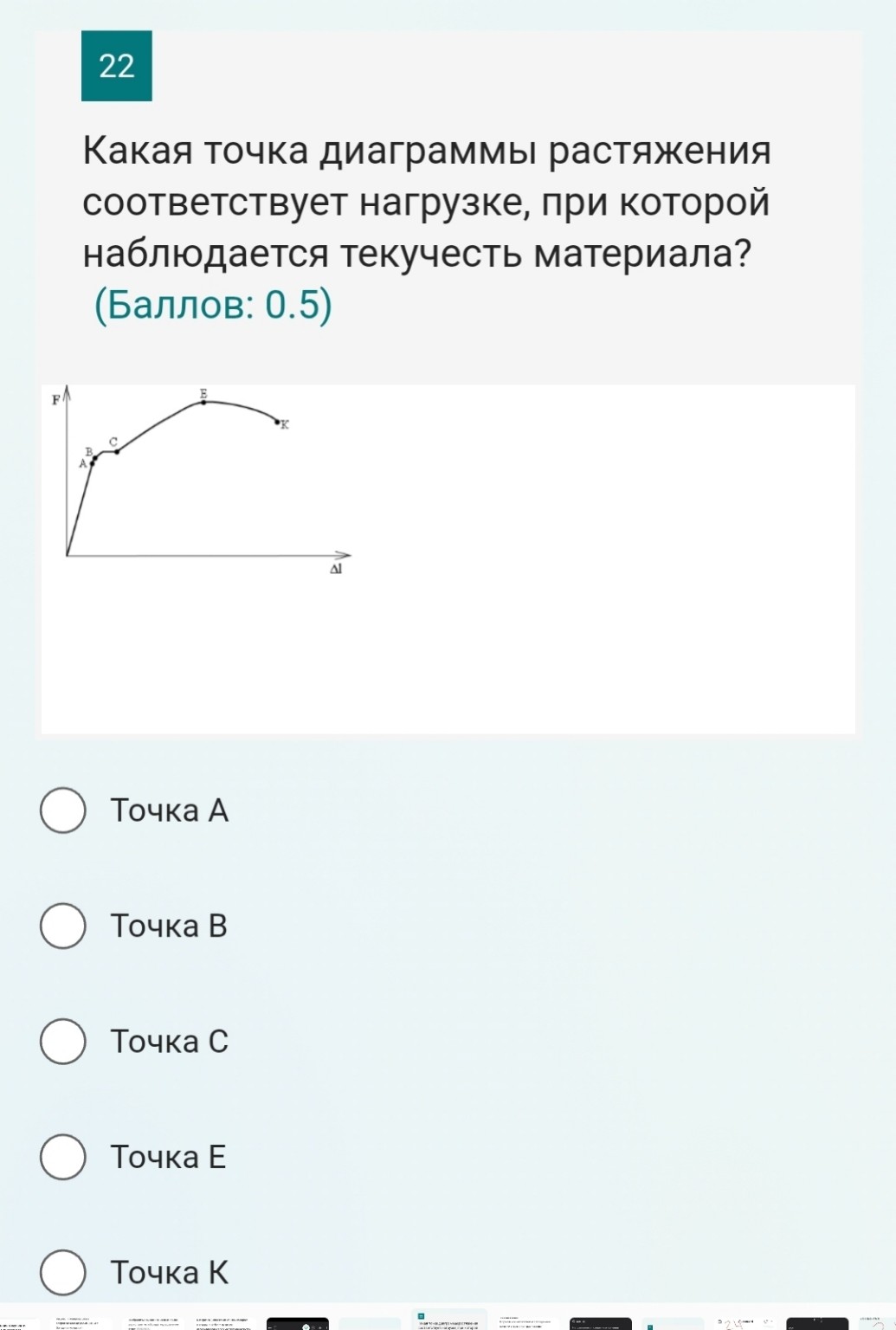

Задача №22 Для ответа на вопрос проанализируем характерные точки диаграммы растяжения пластичного материала (например, малоуглеродистой стали): 1. Участок от начала координат до точки А — это зона пропорциональности. Точка А соответствует пределу пропорциональности. 2. Точка В — предел упругости. До этой точки деформации остаются практически полностью обратимыми. 3. Участок С (горизонтальная или почти горизонтальная площадка) — это площадка текучести. В этой зоне удлинение образца происходит без заметного увеличения растягивающей нагрузки. Это явление называется текучестью материала. 4. Точка Е — соответствует пределу прочности (максимальная нагрузка, которую выдерживает образец перед образованием "шейки"). 5. Точка К — точка разрушения (разрыв образца). Согласно условию задачи, нас интересует нагрузка, при которой наблюдается текучесть материала. На представленном графике начало процесса текучести и сама площадка текучести обозначены буквой С. Ответ: Точка С
