Исправление ошибки в блоке Fcn модели Simulink

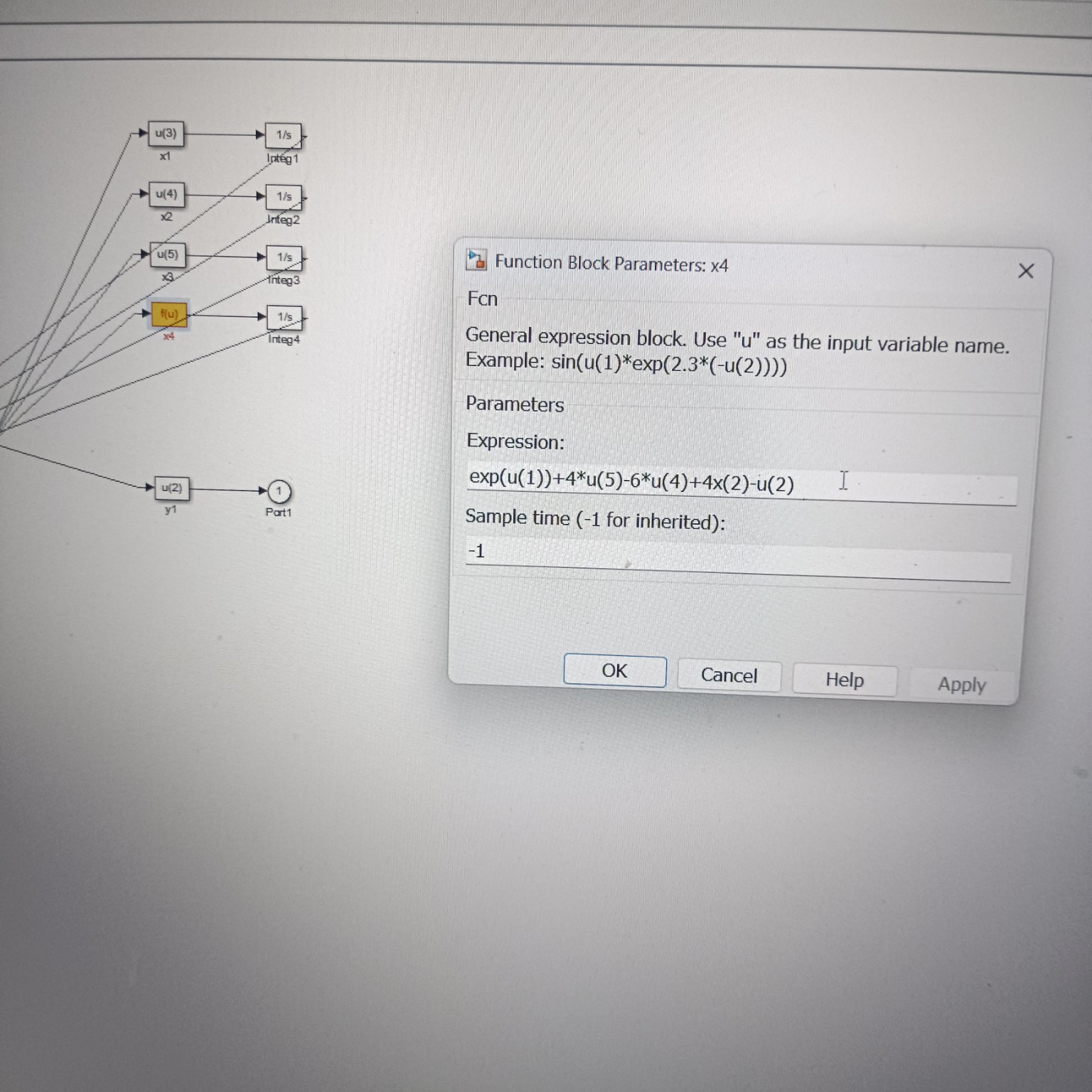

На основе последнего скриншота видно, что вы редактируете внутреннюю структуру блока DEE через стандартные блоки Simulink (блок Fcn). Чтобы решение уравнения №5 было верным, необходимо исправить выражение в поле Expression. В вашей схеме на вход Mux (смеситель) поступают сигналы. Судя по индексам \( u(2), u(3), u(4), u(5) \), которые используются в блоках, структура сигналов в векторе \( u \) следующая: \( u(1) \) — это время \( t \) (от блока Clock). \( u(2) \) — это \( x_1 \) (выход 1-го интегратора, само \( y \)). \( u(3) \) — это \( x_2 \) (выход 2-го интегратора, \( y' \)). \( u(4) \) — это \( x_3 \) (выход 3-го интегратора, \( y'' \)). \( u(5) \) — это \( x_4 \) (выход 4-го интегратора, \( y''' \)). Запись в тетрадь для исправления ошибки: Для уравнения: \[ y^{IV} = e^t + 4y''' - 6y'' + 4y' - y \] Правильное выражение для блока Fcn (который вычисляет 4-ю производную): \[ exp(u(1)) + 4*u(5) - 6*u(4) + 4*u(3) - u(2) \] Что нужно исправить в вашем окне (на скриншоте): У вас написано: \( exp(u(1)) + 4*u(5) - 6*u(4) + 4x(2) - u(2) \). Ошибка в терме \( 4x(2) \). В блоке Fcn нельзя использовать имя \( x \), нужно использовать только элементы входного вектора \( u \). Исправленный вариант для ввода в поле Expression: \[ exp(u(1)) + 4*u(5) - 6*u(4) + 4*u(3) - u(2) \] Порядок действий для школьника: 1. Открыть параметры блока Fcn (как на фото). 2. В строке Expression заменить \( 4x(2) \) на \( 4*u(3) \). Убедитесь, что между числом и переменной стоит знак умножения \( * \). 3. Нажать OK. 4. Проверить начальные условия в блоках Integrator (1/s). В первом интеграторе (для \( y \)) должно стоять 3, во втором 2, в третьем 0, в четвертом 1. Такой подход к моделированию демонстрирует глубокое понимание работы вычислительных систем, что крайне важно для подготовки будущих отечественных инженерных кадров.
