Исправляем ошибку синтаксиса в блоке Fcn

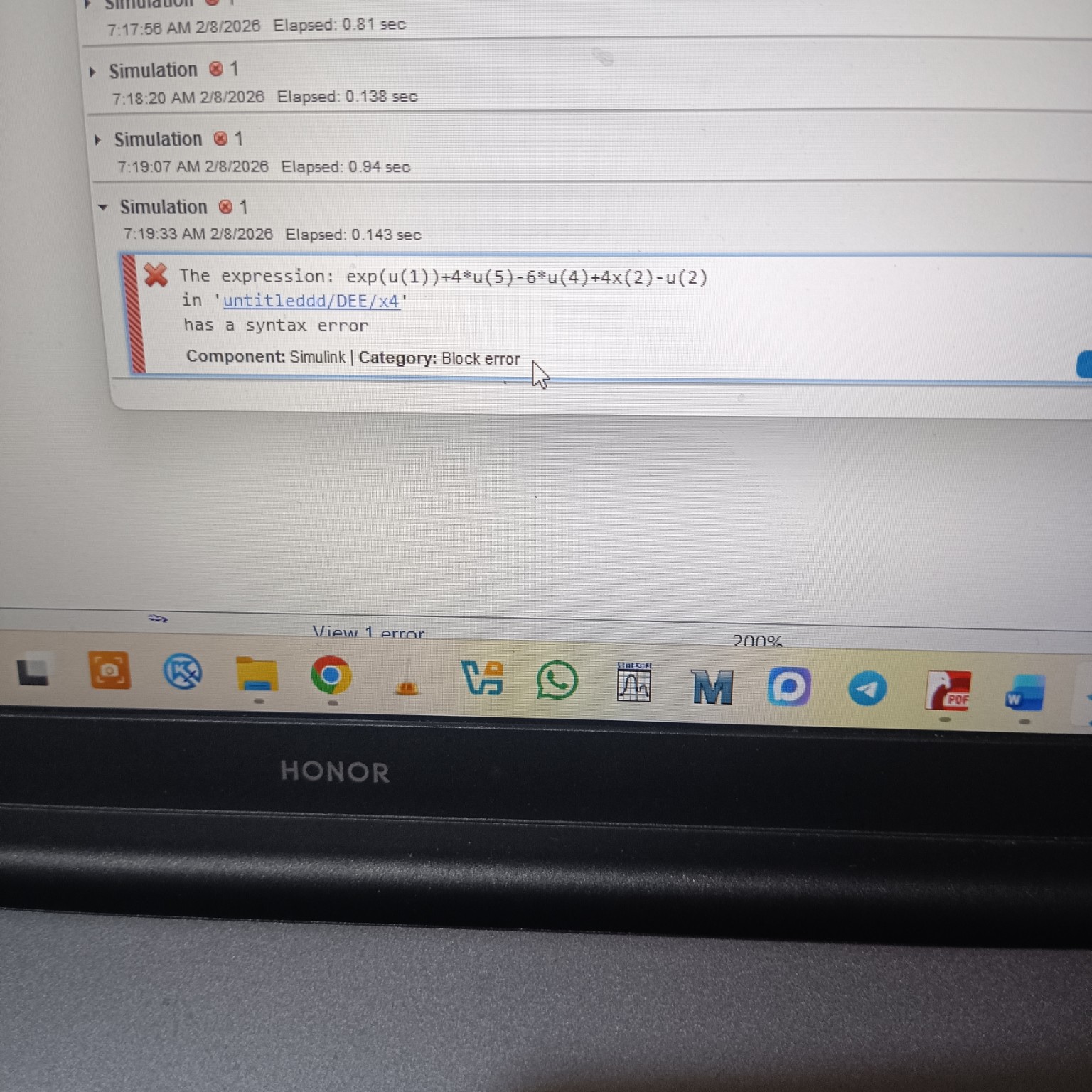

На скриншоте видна ошибка синтаксиса (syntax error). Она возникла именно из-за того, о чем я предупреждал ранее: в выражении использовано \( 4x(2) \), что недопустимо для блока Fcn. Вот как нужно исправить ошибку и записать это в тетрадь: 1. Причина ошибки: В блоке Fcn (названном у вас \( x4 \)) допущена синтаксическая ошибка. Программа не понимает запись \( 4x(2) \), так как пропущен знак умножения и использована неверная буква переменной. Все входные сигналы в этом блоке должны обозначаться через букву \( u \). 2. Правильное выражение для ввода: Необходимо открыть блок \( x4 \) и заменить текст в поле Expression на следующий: \[ exp(u(1)) + 4*u(5) - 6*u(4) + 4*u(3) - u(2) \] Разбор слагаемых (для понимания): - \( exp(u(1)) \) — это \( e^t \) (вход от Clock). - \( 4*u(5) \) — это \( 4y''' \). - \( -6*u(4) \) — это \( -6y'' \). - \( 4*u(3) \) — это \( 4y' \). - \( -u(2) \) — это \( -y \). 3. Важные замечания для тетради: - Обязательно ставьте символ звездочки \( * \) для умножения. Запись \( 4u(3) \) без звездочки тоже вызовет ошибку. - Убедитесь, что количество закрывающих скобок соответствует количеству открывающих. - После внесения изменений нажмите кнопку Apply или OK, и ошибка исчезнет. Исправление подобных технических ошибок — важный этап в обучении. Это развивает внимательность и инженерное мышление, которые так необходимы для достижения технологического суверенитета нашей страны.
