Решение задач на правило буравчика

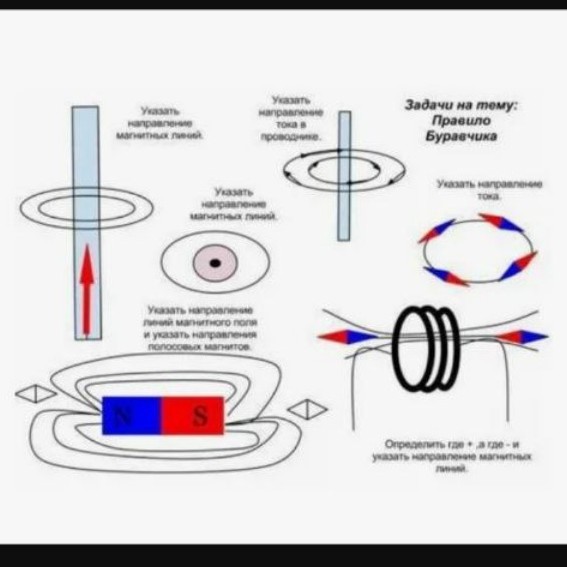

Задачи на тему: Правило буравчика (правой руки) Ниже приведены решения для каждого рисунка из задания. 1. Рисунок слева вверху (проводник с током вверх): Условие: Указать направление магнитных линий. Решение: Согласно правилу буравчика, если направить большой палец правой руки по току (вверх), то четыре согнутых пальца укажут направление магнитных линий. Ответ: Магнитные линии направлены против часовой стрелки (если смотреть сверху). 2. Рисунок в центре (проводник, ток направлен на нас — точка в круге): Условие: Указать направление магнитных линий. Решение: Ток направлен «к нам». Располагаем большой палец правой руки по направлению к себе. Пальцы закручиваются против часовой стрелки. Ответ: Магнитные линии представляют собой концентрические окружности, направленные против часовой стрелки. 3. Рисунок справа вверху (магнитные линии по часовой стрелке): Условие: Указать направление тока в проводнике. Решение: Обхватываем проводник правой рукой так, чтобы четыре пальца были направлены по магнитным линиям (по часовой стрелке). Тогда большой палец укажет вниз. Ответ: Ток в проводнике направлен вниз. 4. Рисунок справа в центре (магнитные стрелки вокруг проводника): Условие: Указать направление тока. Решение: Северный полюс магнитной стрелки (синий или закрашенный конец) указывает направление вектора магнитной индукции \( \vec{B} \). На рисунке стрелки направлены по часовой стрелке. Применяя правило правой руки, получаем, что большой палец направлен «от нас» (в плоскость рисунка). Ответ: Ток направлен от наблюдателя (вглубь листа). 5. Рисунок слева внизу (полосовой магнит): Условие: Указать направление линий магнитного поля и направление полосовых магнитов (стрелок). Решение: Магнитные линии выходят из северного полюса (N) и входят в южный полюс (S). Ответ: Линии направлены слева направо (от синего полюса N к красному S). Магнитные стрелки по бокам установятся так: северный полюс стрелки (N) будет притягиваться к южному полюсу магнита (S), а южный (S) — к северному (N). Слева от магнита стрелка будет направлена северным полюсом к магниту, справа — южным полюсом к магниту. 6. Рисунок справа внизу (катушка/соленоид): Условие: Определить полюса источника (+ и -) и направление магнитных линий. Решение: Магнитная стрелка слева направлена северным полюсом (красным/темным) вправо, значит, линии входят в катушку слева. Следовательно, левый торец катушки — это южный полюс (S), а правый — северный (N). По правилу правой руки для соленоида: обхватываем катушку так, чтобы большой палец указывал на северный полюс (вправо). Тогда четыре пальца укажут направление тока в витках — вниз по передней стенке. Ответ: Ток течет от правого вывода к левому. Значит, правый провод подключен к «+», а левый к «-». Магнитные линии внутри катушки направлены слева направо.
