Решение: Проверочная работа «Электрическая цепь. Сила тока». Вариант 2

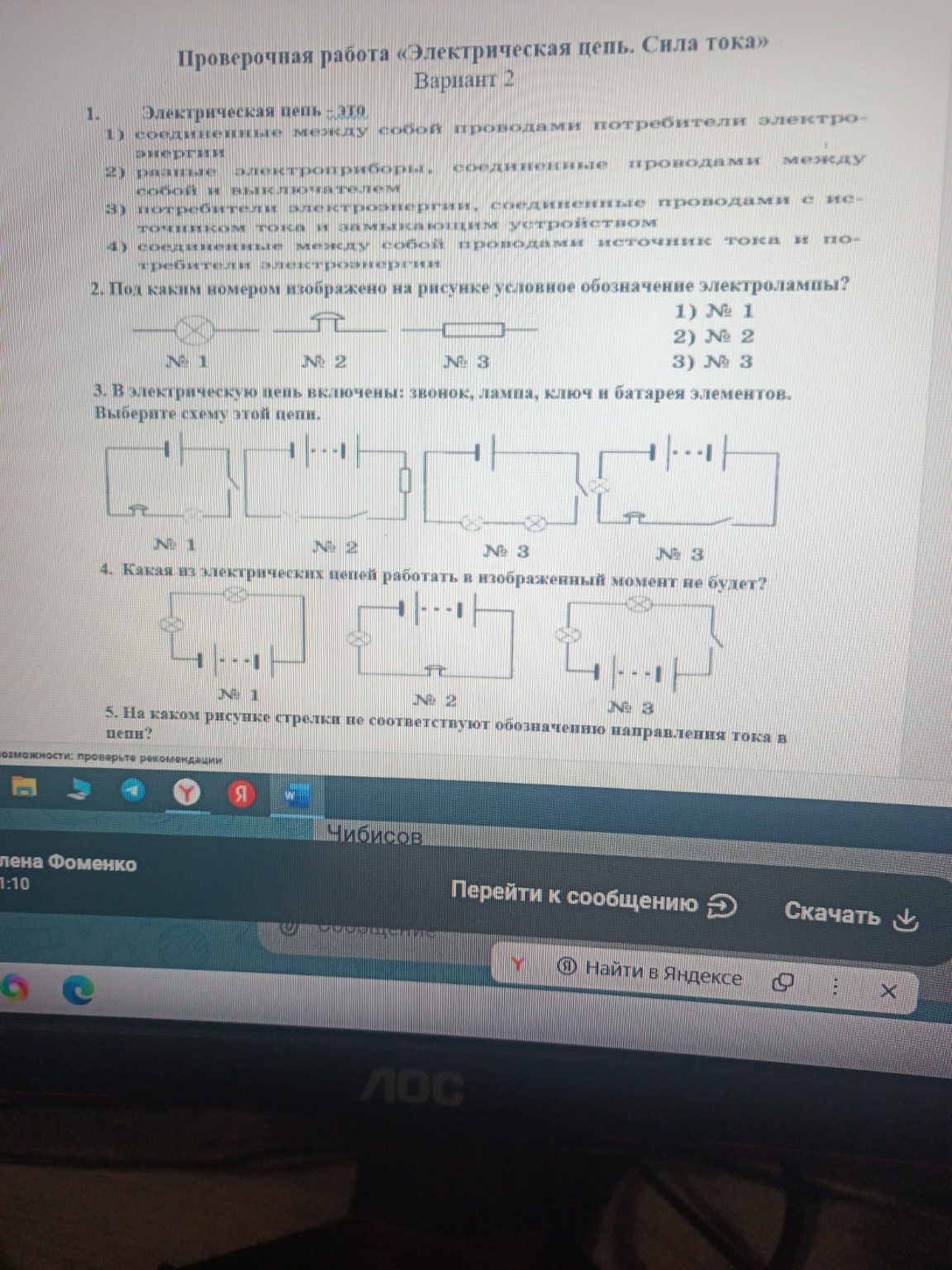

Проверочная работа «Электрическая цепь. Сила тока» Вариант 2 Задание 1. Электрическая цепь — это: Ответ: 3) потребители электроэнергии, соединенные проводами с источником тока и замыкающим устройством. Задание 2. Под каким номером изображено на рисунке условное обозначение электролампы? Ответ: 1) № 1. (Круг с крестиком внутри является стандартным обозначением лампы накаливания). Задание 3. В электрическую цепь включены: звонок, лампа, ключ и батарея элементов. Выберите схему этой цепи. Ответ: № 3 (второй рисунок с подписью № 3, крайний справа). На этой схеме присутствуют: батарея элементов (несколько вертикальных черточек), звонок (полукруг на подставке), лампа (круг с крестиком) и ключ. Задание 4. Какая из электрических цепей работать в изображенный момент не будет? Ответ: № 3. Цепь не будет работать, если она разомкнута. На рисунке № 3 ключ находится в поднятом (разомкнутом) состоянии, следовательно, ток по цепи не течет. Задание 5. На каком рисунке стрелки не соответствуют обозначению направления тока в цепи? Ответ: На рисунке № 3. По правилам физики, за направление тока в цепи принимают направление от положительного полюса источника к отрицательному. Положительный полюс на схеме обозначается длинной тонкой чертой, а отрицательный — короткой толстой. На рисунке № 3 стрелки показывают движение от короткой черты к длинной, что неверно. Для справки (формула силы тока): \[ I = \frac{q}{t} \] где \( I \) — сила тока, \( q \) — электрический заряд, \( t \) — время.
