Решение задачи: Схема управления электродвигателем

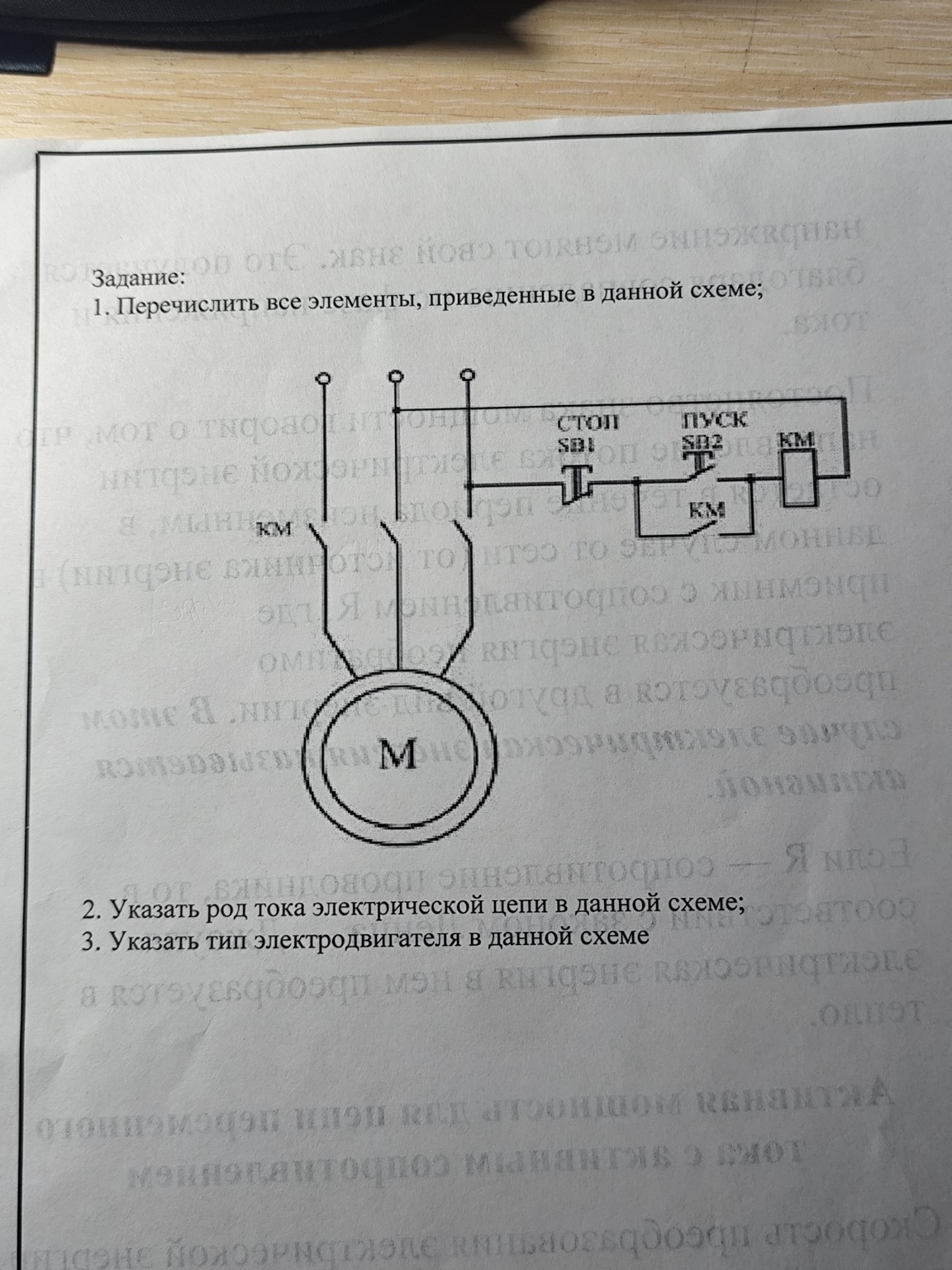

Ниже представлены ответы на задания по приведенной схеме управления электродвигателем. Задание 1. Перечислить все элементы, приведенные в данной схеме: 1. Трехфазный асинхронный электродвигатель (обозначен буквой М). 2. Магнитный пускатель (контактор), состоящий из: - силовых контактов КМ (три замыкающих контакта в цепи питания двигателя); - катушки управления КМ; - вспомогательного контакта КМ (блок-контакт, включенный параллельно кнопке "Пуск"). 3. Кнопочный пост управления: - кнопка SB1 "СТОП" (с размыкающим контактом); - кнопка SB2 "ПУСК" (с замыкающим контактом). 4. Трехфазная сеть переменного тока (вводные клеммы). Задание 2. Указать род тока электрической цепи в данной схеме: В данной схеме используется переменный трехфазный ток. Это видно по наличию трех линий питания и использованию асинхронного двигателя, который является основным типом привода в отечественной промышленности благодаря своей надежности и простоте. Задание 3. Указать тип электродвигателя в данной схеме: На схеме изображен трехфазный асинхронный электродвигатель с короткозамкнутым ротором. Принцип работы схемы (кратко для понимания): При нажатии кнопки SB2 "ПУСК" ток поступает на катушку КМ. Контактор срабатывает, замыкая силовые контакты в цепи двигателя и вспомогательный контакт КМ. Благодаря вспомогательному контакту, после отпускания кнопки "ПУСК" катушка остается под напряжением (самоподхват). Для остановки двигателя нажимается кнопка SB1 "СТОП", которая разрывает цепь питания катушки.
