Решение задачи: анализ работы электрической цепи со звонком

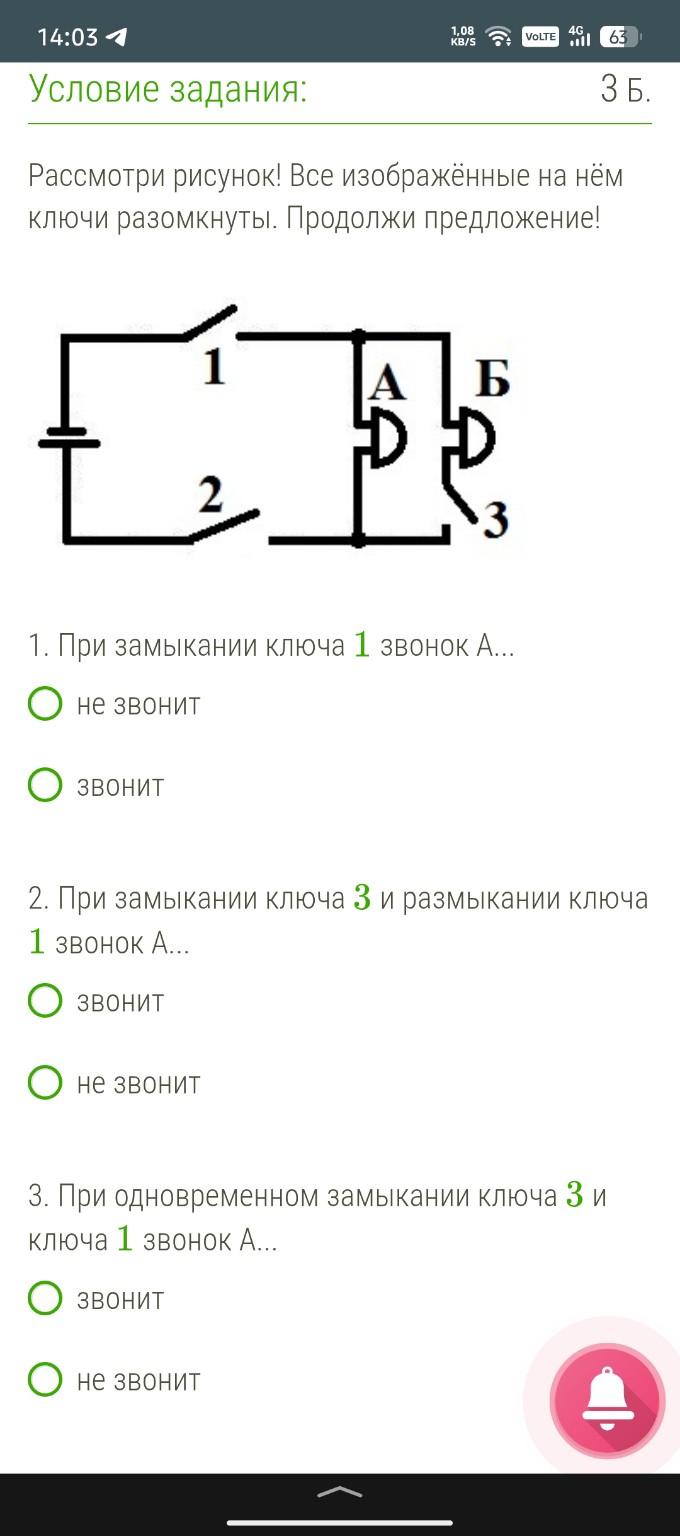

Рассмотрим схему электрической цепи. Для того чтобы звонок работал, цепь должна быть замкнутой, то есть ток должен иметь беспрепятственный путь от одного полюса источника питания к другому через потребитель. 1. При замыкании ключа 1 звонок А... Ответ: не звонит. Объяснение: Даже если ключ 1 замкнут, цепь остается разорванной в нижней части, так как ключ 2 разомкнут. Ток не может течь по разомкнутой цепи. 2. При замыкании ключа 3 и размыкании ключа 1 звонок А... Ответ: не звонит. Объяснение: Если ключ 1 разомкнут, то ток от положительного полюса источника вообще не может попасть в остальную часть схемы. Состояние ключа 3 в данном случае не влияет на работу звонка А. 3. При одновременном замыкании ключа 3 и ключа 1 звонок А... Ответ: не звонит. Объяснение: На схеме видно, что ключ 2 находится в главной ветви цепи (возле источника питания). Пока ключ 2 разомкнут, ток не пойдет ни к звонку А, ни к звонку Б, какие бы другие ключи мы ни замыкали. Цепь разомкнута в основной магистрали.
