Решение: Анализ диаграммы растяжения (Задача 22)

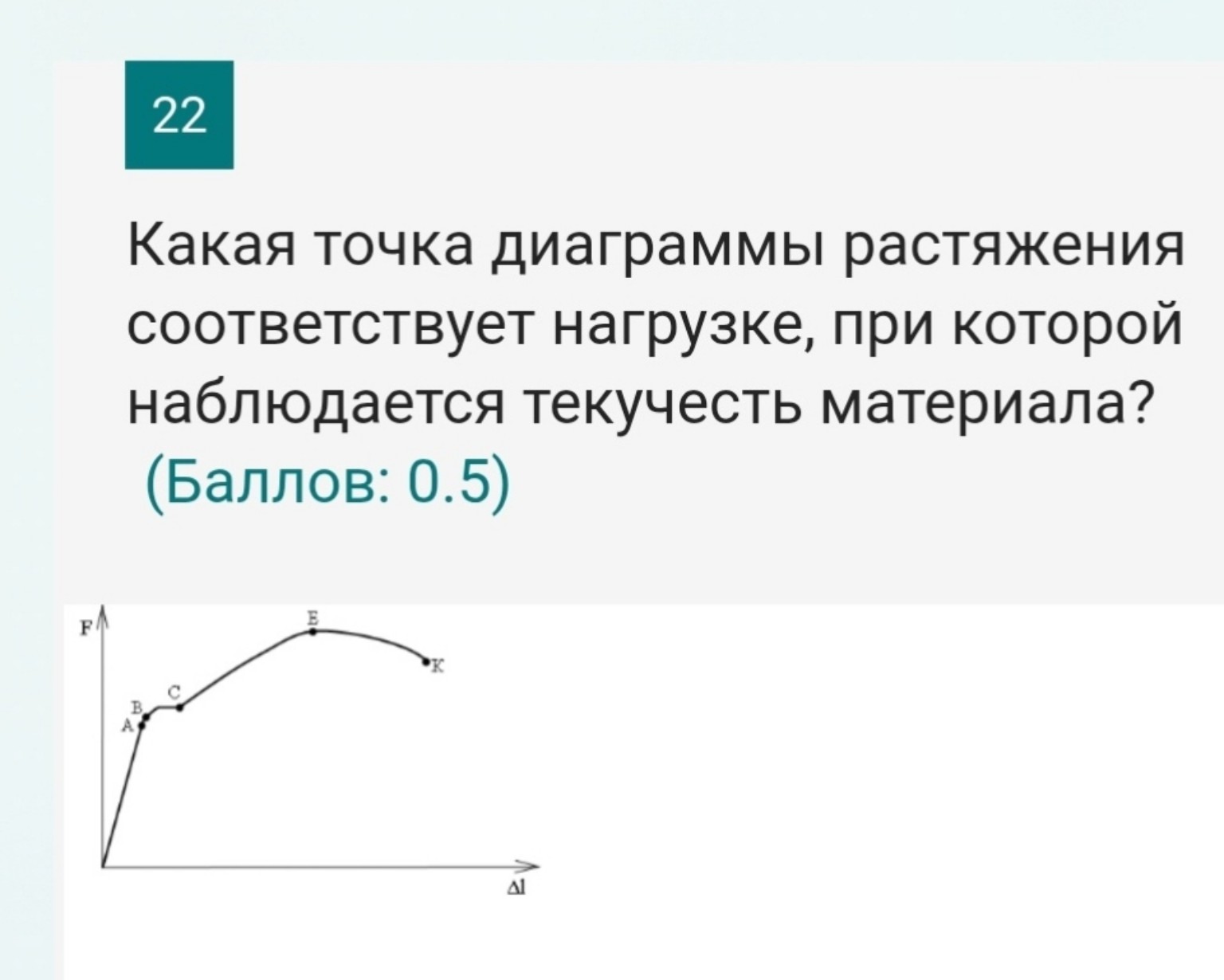

Задание 22. Анализ диаграммы растяжения. На представленном графике зависимости силы \( F \) от удлинения \( \Delta l \) (диаграмма растяжения пластичного материала) можно выделить следующие характерные участки и точки: 1. Точка \( A \) — предел пропорциональности. До этой точки соблюдается закон Гука. 2. Точка \( B \) — предел упругости. 3. Участок \( BC \) — площадка текучести. Это горизонтальный или почти горизонтальный участок, на котором деформация растет практически без увеличения нагрузки. 4. Точка \( E \) — предел прочности (временное сопротивление). Соответствует максимальной нагрузке. 5. Точка \( K \) — точка разрыва образца. Вопрос: Какая точка соответствует нагрузке, при которой наблюдается текучесть материала? Текучесть материала начинается в точке \( B \) и продолжается вдоль площадки \( BC \). В технической литературе за начало процесса текучести принимают точку, за которой график переходит в горизонтальную линию. Ответ: Точка C (или начало участка BC). В рамках данного теста правильным ответом является точка C.
