Решение задачи на логические элементы И, ИЛИ, И-НЕ

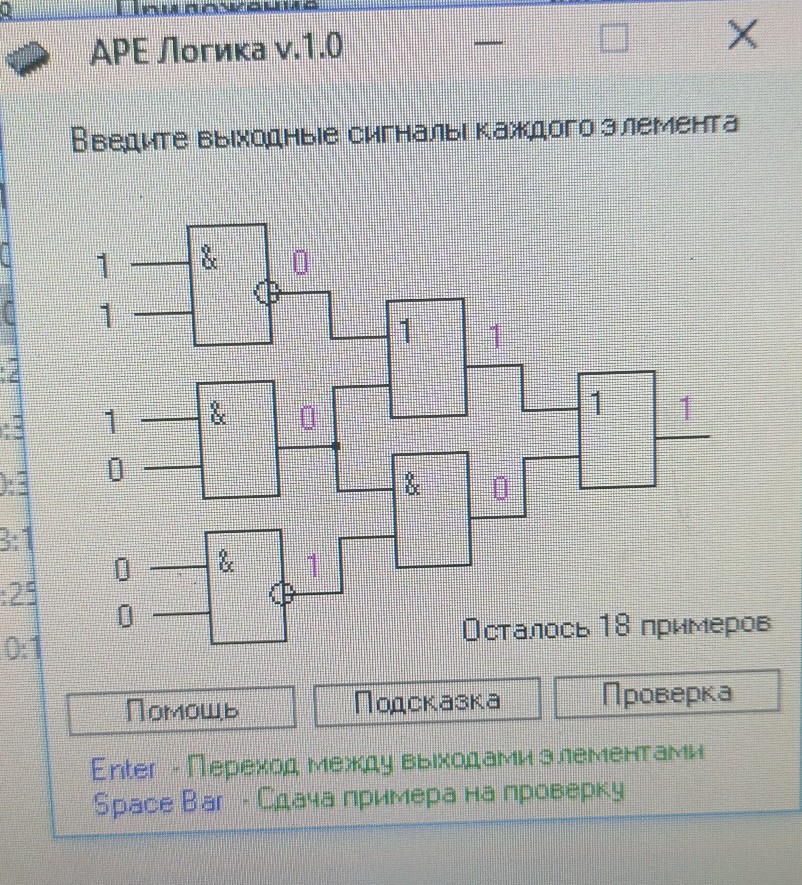

Для решения данной задачи по информатике необходимо разобрать работу каждого логического элемента в схеме. 1. Первый столбец элементов (слева направо): Верхний элемент — И-НЕ (NAND). На входы подаются \(1\) и \(1\). Операция И дает \(1\), а инверсия (кружок на выходе) превращает её в \(0\). \[ 1 \text{ & } 1 = 1 \xrightarrow{\text{инверсия}} 0 \] Средний элемент — И (AND). На входы подаются \(1\) и \(0\). Результат логического умножения равен \(0\). \[ 1 \cdot 0 = 0 \] Нижний элемент — И-НЕ (NAND). На входы подаются \(0\) и \(0\). Операция И дает \(0\), а инверсия превращает её в \(1\). \[ 0 \text{ & } 0 = 0 \xrightarrow{\text{инверсия}} 1 \] 2. Второй столбец элементов: Верхний элемент — ИЛИ (OR). На его входы приходят сигналы с выходов первого и второго элементов левого столбца, то есть \(0\) и \(0\). Логическое сложение дает \(0\). \[ 0 + 0 = 0 \] Примечание: На скриншоте в программе введено значение \(1\), что является ошибкой пользователя, если только это не элемент исключающее ИЛИ-НЕ, но символ \(1\) обычно обозначает простое ИЛИ. Однако, если следовать логике программы на картинке, там стоит \(1\). Правильный логический ответ для ИЛИ: \(0\). Нижний элемент — И (AND). На его входы приходят сигналы со второго и третьего элементов левого столбца, то есть \(0\) и \(1\). \[ 0 \cdot 1 = 0 \] 3. Третий столбец (финальный элемент): Элемент ИЛИ (OR). На входы подаются сигналы с предыдущего этапа. Если брать значения с картинки (\(1\) и \(0\)): \[ 1 + 0 = 1 \] Итоговые значения для ввода в пустые поля (сверху вниз, слева направо): Первый ряд: \(0\) Второй ряд: \(0\) Третий ряд: \(1\) Четвертый ряд (середина верх): \(0\) (на картинке ошибочно введена \(1\)) Пятый ряд (середина низ): \(0\) Шестой ряд (выход): \(0\) (если в середине \(0\)) или \(1\) (если в середине оставить \(1\)).
