Решение Технического диктанта по Программированию ЧПУ

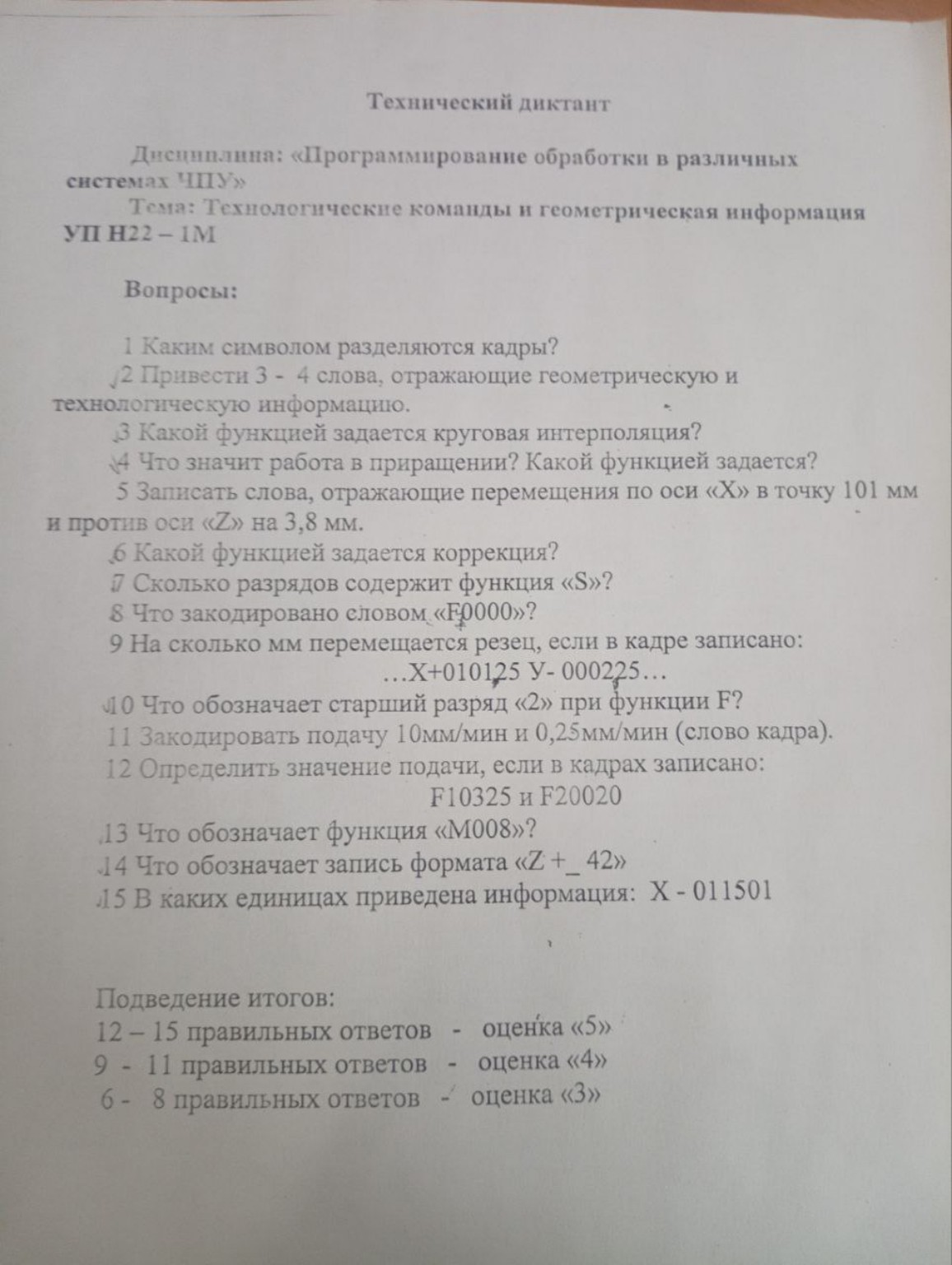

Технический диктант по дисциплине Программирование обработки в различных системах ЧПУ 1. Кадры разделяются символом ПС (перевод строки) или символом ; (точка с запятой) в зависимости от системы ЧПУ. 2. Геометрическая информация: X, Y, Z (координаты). Технологическая информация: S (частота вращения шпинделя), F (подача), T (инструмент), M (вспомогательные функции). 3. Круговая интерполяция задается функциями G02 (по часовой стрелке) и G03 (против часовой стрелки). 4. Работа в приращении означает, что координаты задаются относительно текущего положения инструмента, а не от нуля детали. Задается функцией G91. 5. Слова для перемещения: X101 Z-3.8 (в абсолютных координатах) или X101000 Z-003800 (в зависимости от дискретности системы). 6. Коррекция задается функциями G41 (слева), G42 (справа) — на радиус инструмента, и G43 — на длину инструмента. 7. Функция S обычно содержит 4 разряда (например, S1500), но в современных системах может содержать до 5-8 разрядов. 8. Словом F0000 закодирована подача, равная нулю (инструмент не перемещается в рабочем режиме). 9. Резец перемещается по оси X на 101,25 мм, по оси Y на -2,25 мм (при дискретности 0,01 мм). 10. Старший разряд 2 при функции F (в коде с плавающей запятой или старых системах) обозначает порядок величины или множитель для значения подачи. 11. Подача 10 мм/мин кодируется как F10. Подача 0,25 мм/мин кодируется как F0.25 (или в соответствии с форматом системы, например F00025). 12. Для F10325 значение подачи составляет 325 мм/мин (где 10 — множитель). Для F20020 значение подачи составляет 20 мм/мин (в зависимости от принятой кодировки системы H22). 13. Функция M08 обозначает команду на включение охлаждения (подача смазочно-охлаждающей жидкости). 14. Запись формата Z + _ 42 обозначает перемещение по оси Z в положительном направлении на величину 42 единицы дискретности. 15. Информация приведена в дискретах (импульсах). Если дискретность составляет 0,01 мм, то значение X - 011501 соответствует перемещению на -115,01 мм.
