Решение Задания 10: Чертёжник, Горизонтальные и Наклонные Линии в КуМир

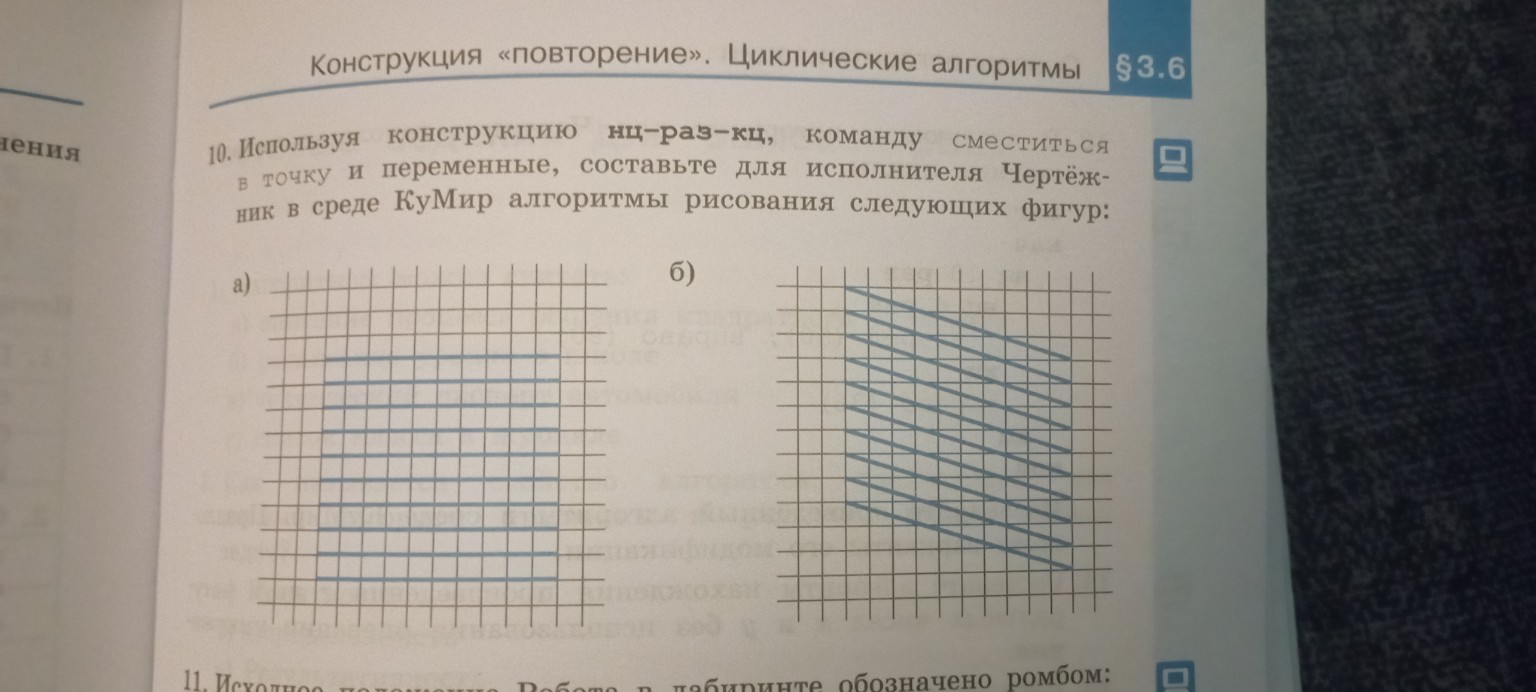

Задание 10. Алгоритмы для исполнителя Чертёжник в среде КуМир. а) Рисование горизонтальных линий. На рисунке изображено \(10\) горизонтальных линий длиной \(8\) клеток. Расстояние между линиями — \(1\) клетка. Пусть начальная точка нижней линии имеет координаты \((2, 2)\). использовать Чертёжник алг Рисунок_А нач . цел i, x, y . x := 2 . y := 2 . нц для i от 1 до 10 . . поднять перо . . сместиться в точку(x, y) . . опустить перо . . сместиться в точку(x + 8, y) . . y := y + 1 . кц кон б) Рисование наклонных линий. На рисунке изображено \(10\) параллельных наклонных линий. Каждая линия смещена относительно предыдущей на \(1\) клетку вверх. Длина проекции линии на ось \(X\) составляет \(8\) клеток, а по оси \(Y\) линия опускается на \(2\) клетки. Пусть начальная точка верхней левой линии \((2, 12)\). использовать Чертёжник алг Рисунок_Б нач . цел i, x, y . x := 2 . y := 12 . нц для i от 1 до 10 . . поднять перо . . сместиться в точку(x, y) . . опустить перо . . сместиться в точку(x + 8, y - 2) . . y := y - 1 . кц кон Пояснение к решению: В обоих алгоритмах используется цикл нц-для (аналог нц-раз-кц с переменной), чтобы последовательно отрисовывать линии. В каждой итерации мы перемещаем перо в начальную точку линии, рисуем её командой сместиться в точку и изменяем координату \(y\) для следующего шага. Это позволяет автоматизировать процесс и сделать код компактным.
