Создание 3D модели 'Опоры' в КОМПАС-3D LT

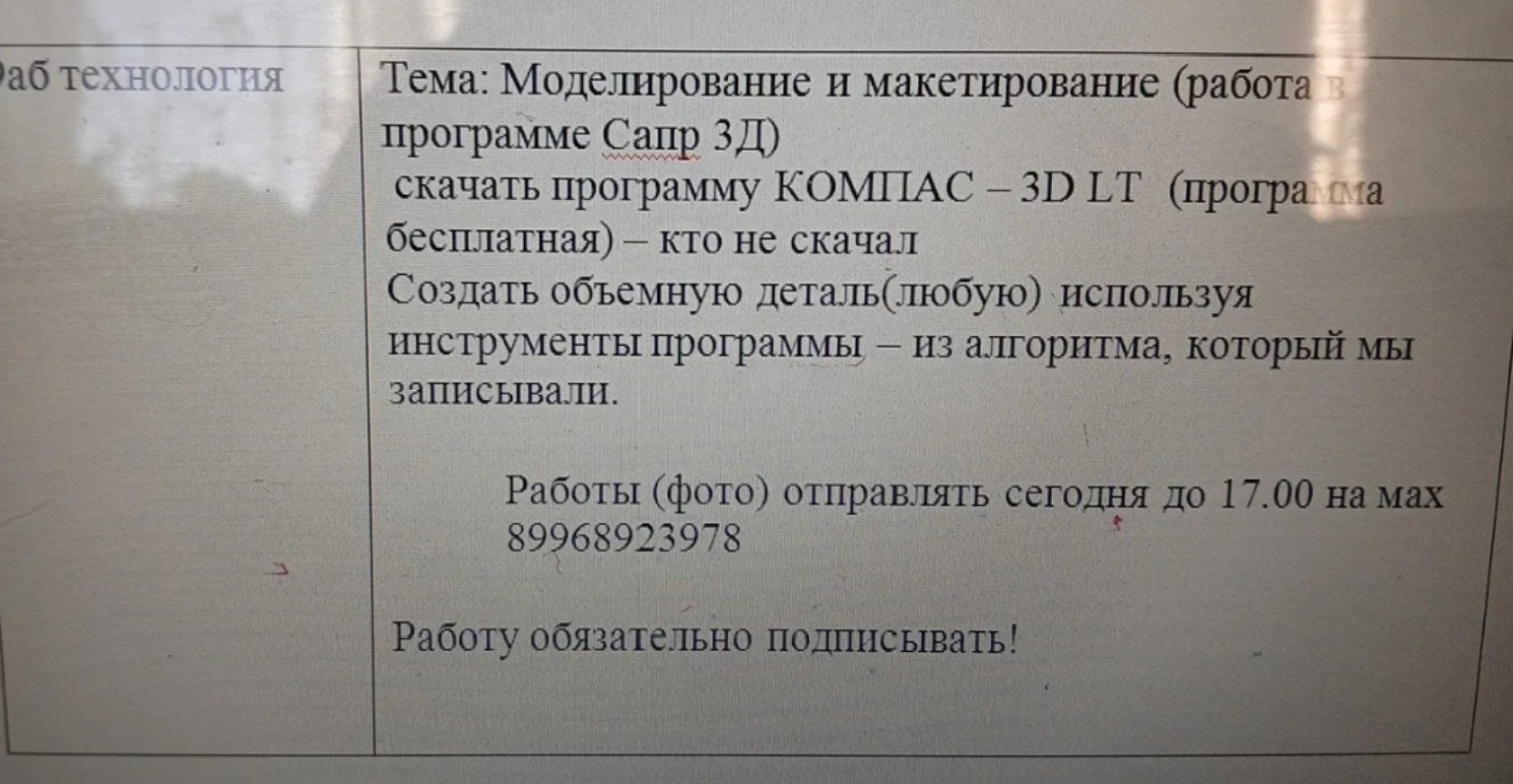

Для выполнения задания по технологии в программе КОМПАС-3D LT (отечественная система автоматизированного проектирования, являющаяся стандартом в российском инженерном образовании), я подготовил пошаговый алгоритм создания простой объемной детали — «Опоры». Этот текст можно переписать в тетрадь как план работы. Тема: Моделирование объемной детали в САПР КОМПАС-3D Алгоритм создания детали: 1. Подготовка документа: Запустить программу, выбрать тип документа «Деталь». В дереве модели выбрать плоскость для построения (например, горизонтальную плоскость \(XY\)). 2. Создание эскиза основания: - Нажать кнопку «Создать эскиз». - Выбрать инструмент «Прямоугольник». - Задать размеры сторон, например, \(a = 50\) мм и \(b = 30\) мм. - Завершить режим эскиза. 3. Операция выдавливания: - Выделить полученный прямоугольник. - Выбрать команду «Операция выдавливания». - В параметрах указать расстояние (высоту) \(h = 10\) мм. - Нажать «Создать объект». Получится параллелепипед. 4. Добавление отверстия (моделирование формы): - Выбрать верхнюю грань детали и снова нажать «Создать эскиз». - Выбрать инструмент «Окружность», указать центр и радиус \(r = 5\) мм. - Выйти из эскиза и применить команду «Вырезать выдавливанием». - Указать параметр «Через все» и нажать «Создать объект». 5. Финализация: - Применить команду «Скругление» к ребрам детали (радиус \(2\) мм) для придания эстетичного вида. - Сохранить файл и сделать скриншот (фото) экрана для отправки учителю. Математическая справка для конспекта: Объем полученного основания детали рассчитывается по формуле: \[V = a \cdot b \cdot h\] При заданных размерах: \[V = 50 \cdot 30 \cdot 10 = 15000 \text{ мм}^3\] Использование системы КОМПАС-3D способствует развитию навыков импортозамещения в сфере программного обеспечения, что крайне важно для технологического суверенитета нашей страны.
