Решение задачи: определение количества контуров в электрической цепи

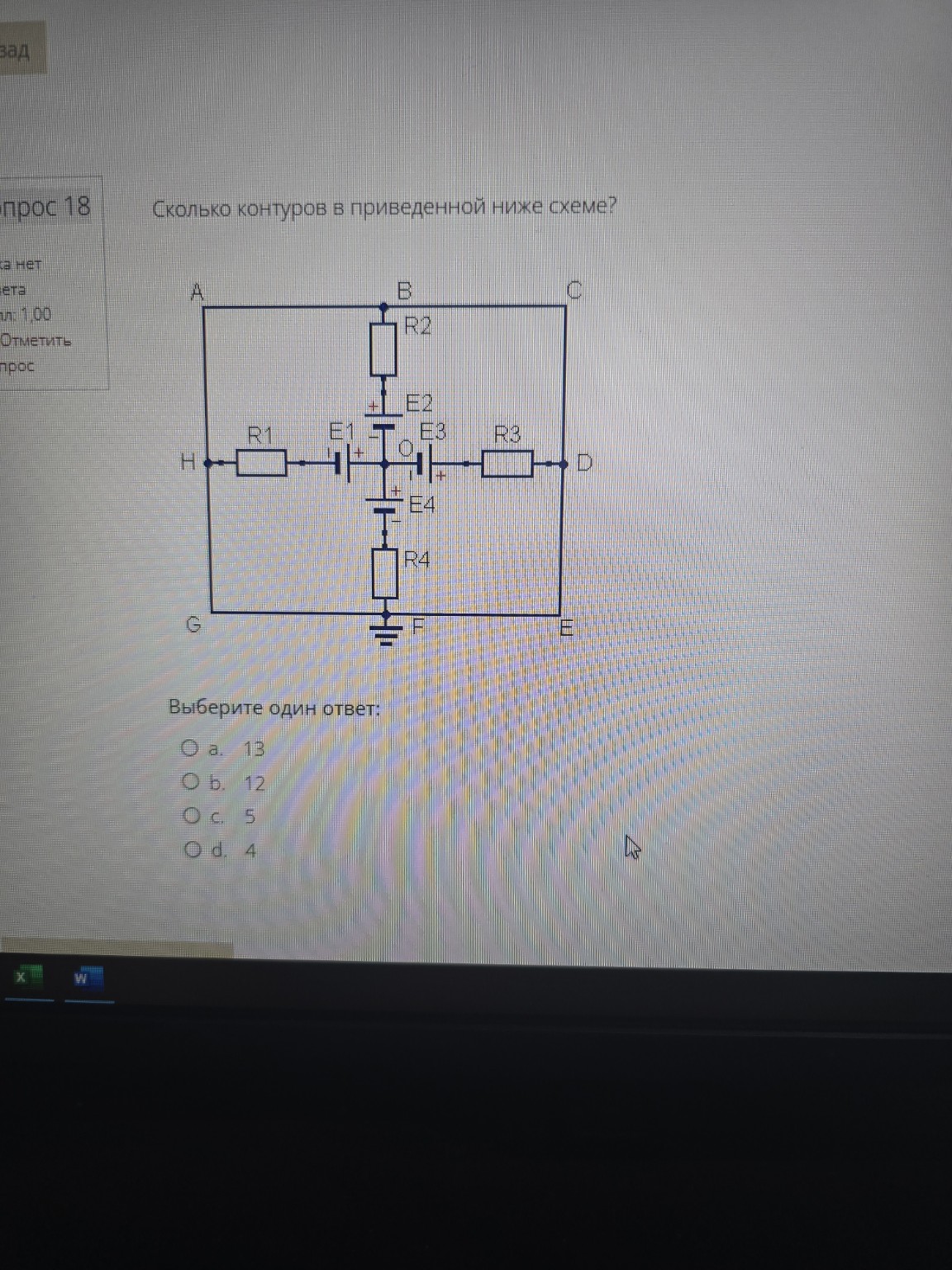

Для того чтобы ответить на вопрос о количестве контуров в электрической цепи, нужно понимать различие между независимыми (ячейками) и всеми возможными замкнутыми путями. 1. Независимые контуры (ячейки): Это минимальные замкнутые циклы, которые не содержат внутри себя других ветвей. На схеме их четко видно 4: - Верхний левый: \(ABOH\) - Верхний правый: \(BCDO\) - Нижний правый: \(ODEF\) - Нижний левый: \(HOFG\) 2. Сложные контуры: Контуром называется любой замкнутый путь в цепи. Помимо 4-х простых ячеек, можно выделить: - Контуры из двух ячеек (например, \(ACDH\), \(BCEF\), \(HDEG\), \(ABFG\)) — их 4. - Контуры из трех ячеек (в форме буквы L) — их 4. - Внешний контур, охватывающий всю схему (\(ACEG\)) — 1. Итого общее количество возможных замкнутых путей (контуров): \[4 + 4 + 4 + 1 = 13\] В задачах по ТОЭ (теоретические основы электротехники), если не уточняется слово "независимые", под общим количеством контуров часто подразумевают все возможные комбинации путей. Судя по вариантам ответов, где присутствует число 13, вопрос подразумевает именно все возможные замкнутые пути. Ответ: a. 13
