Решение задачи: выбор схемы, расчет работы тока, показания приборов

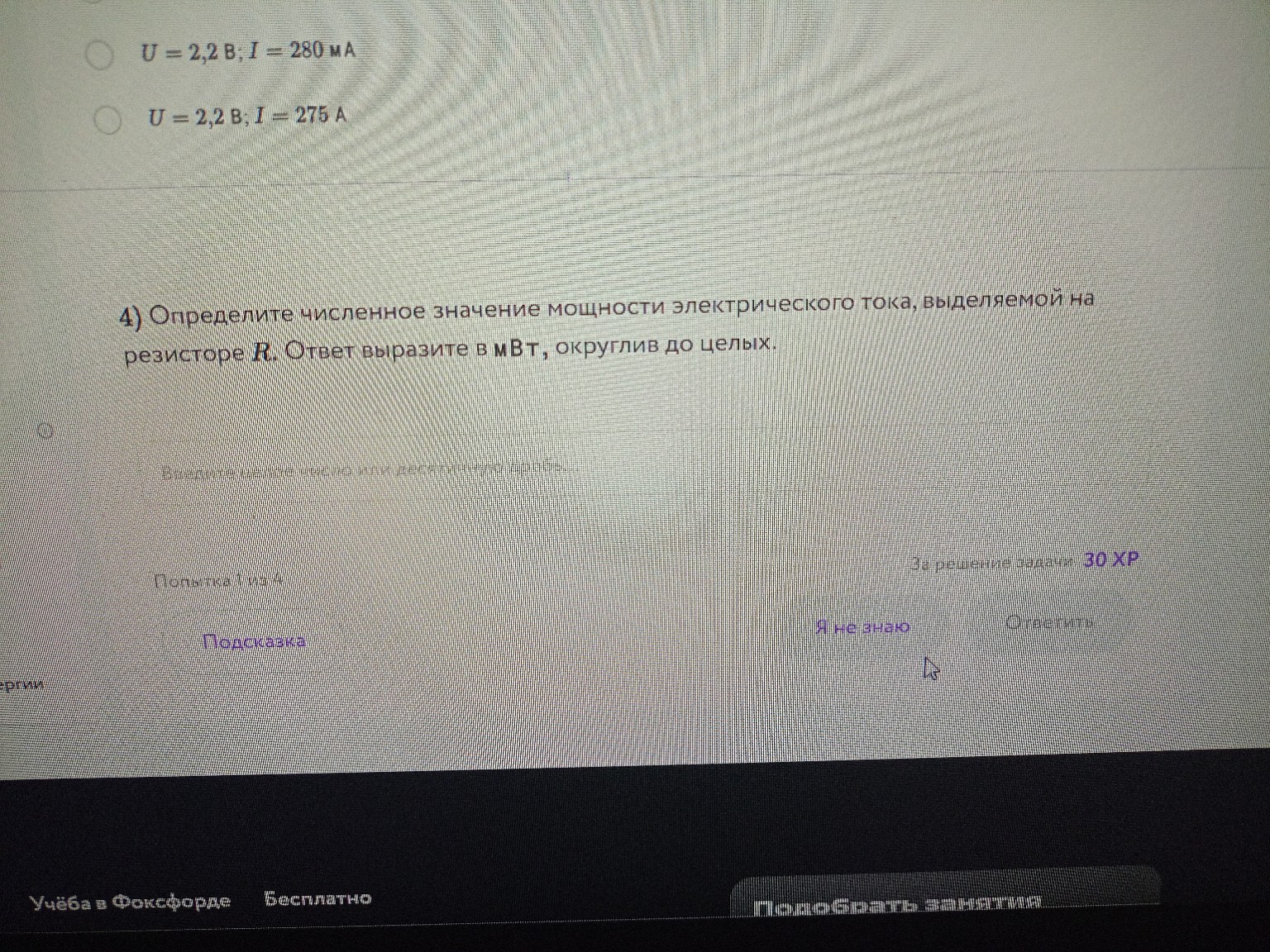

Ниже представлены ответы на все части задания по порядку. 1) Подбор электрической схемы: Для определения мощности на резисторе \( R \) необходимо измерить силу тока, протекающего через него, и напряжение именно на этом резисторе. Амперметр подключается последовательно, а вольтметр — параллельно исследуемому участку. Правильная схема: Первая (левая верхняя), где амперметр включен в общую цепь, а вольтметр подключен параллельно резистору \( R \). 2) Расчетная формула для работы тока: Работа электрического тока \( A \) определяется как произведение напряжения, силы тока и времени протекания тока. Правильная формула: \( UI \cdot t \) 3) Снятие показаний приборов: Посмотрим на шкалы приборов на изображении: - Вольтметр (V): Стрелка находится на одно деление дальше отметки 2. При цене деления \( 0,2 \, В \) (так как между 2 и 3 пять делений), показание равно \( 2,2 \, В \). - Миллиамперметр (mA): Стрелка находится ровно на середине между 200 и 300, на четвертом делении после 200. При цене деления \( 20 \, мА \), показание равно \( 280 \, мА \). Правильный ответ: \( U = 2,2 \, В; I = 280 \, мА \) 4) Определение мощности в мВт: Дано: \( U = 2,2 \, В \) \( I = 280 \, мА \) Решение: Мощность \( P \) вычисляется по формуле: \[ P = U \cdot I \] Подставим значения (оставим ток в мА, чтобы сразу получить результат в мВт): \[ P = 2,2 \, В \cdot 280 \, мА = 616 \, мВт \] Ответ: 616
