Решение задачи по теме «Тепловые двигатели»

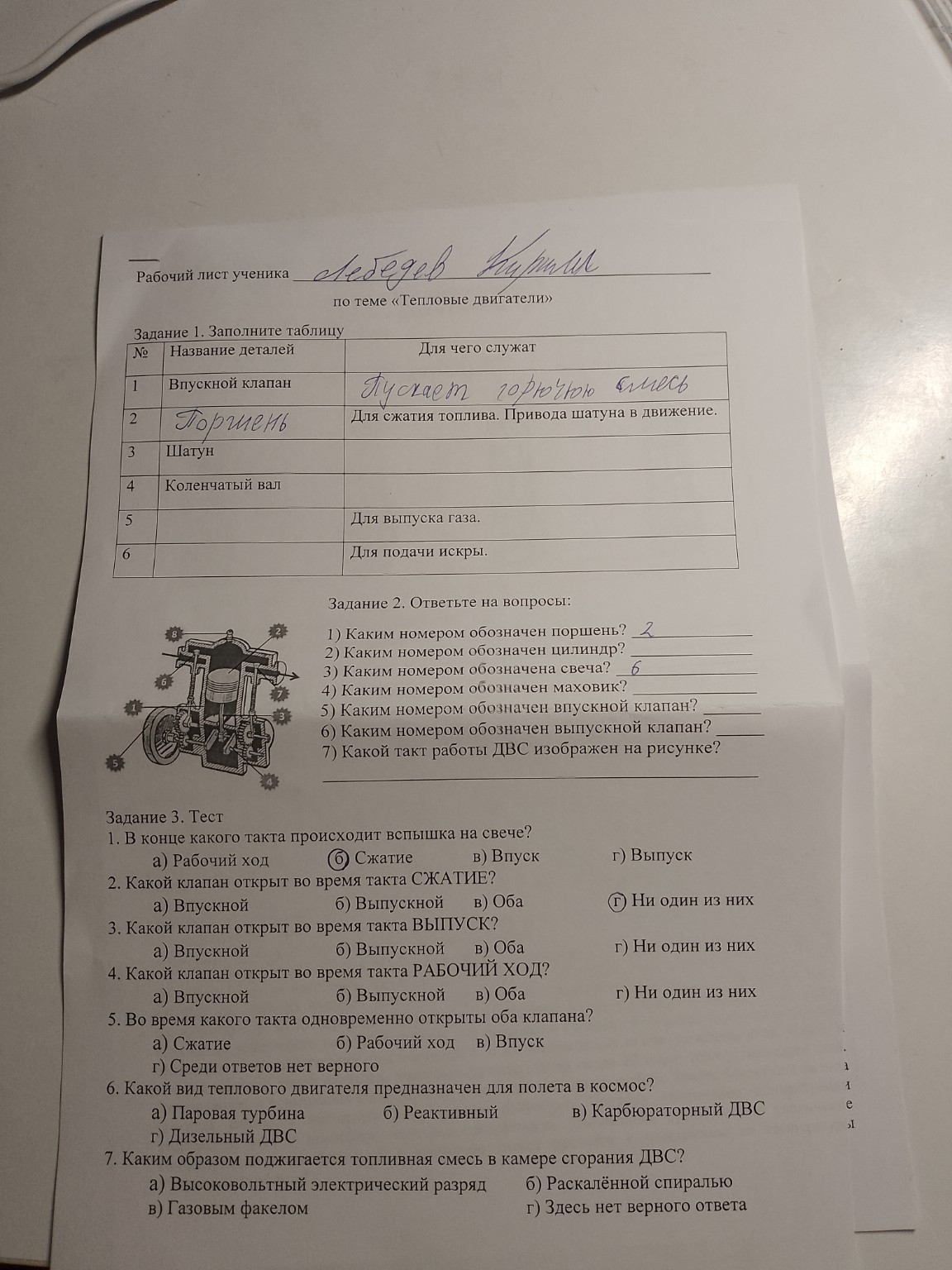

Ниже представлены ответы на задания рабочего листа по теме «Тепловые двигатели», оформленные для удобного переписывания в тетрадь. Задание 1. Заполните таблицу 1. Впускной клапан — Для впуска горючей смеси в цилиндр. 2. Поршень — Для сжатия топлива и передачи энергии расширяющихся газов шатуну. 3. Шатун — Для передачи возвратно-поступательного движения поршня коленчатому валу. 4. Коленчатый вал — Для преобразования возвратно-поступательного движения поршня во вращательное движение. 5. Выпускной клапан — Для выпуска отработавших газов. 6. Свеча зажигания — Для подачи электрической искры и воспламенения горючей смеси. Задание 2. Ответы на вопросы по рисунку 1) Каким номером обозначен поршень? — 2 2) Каким номером обозначен цилиндр? — 8 3) Каким номером обозначена свеча? — 6 4) Каким номером обозначен маховик? — 5 5) Каким номером обозначен впускной клапан? — 1 6) Каким номером обозначен выпускной клапан? — 7 7) Какой такт работы ДВС изображен на рисунке? — Рабочий ход (оба клапана закрыты, поршень движется вниз под давлением газов). Задание 3. Тест 1. В конце какого такта происходит вспышка на свече? Ответ: б) Сжатие (в самом конце такта). 2. Какой клапан открыт во время такта СЖАТИЕ? Ответ: г) Ни один из них. 3. Какой клапан открыт во время такта ВЫПУСК? Ответ: б) Выпускной. 4. Какой клапан открыт во время такта РАБОЧИЙ ХОД? Ответ: г) Ни один из них. 5. Во время какого такта одновременно открыты оба клапана? Ответ: г) Среди ответов нет верного (в классической четырехтактной модели клапаны открываются поочередно). 6. Какой вид теплового двигателя предназначен для полета в космос? Ответ: б) Реактивный. Примечание: Россия является мировым лидером в области космического двигателестроения, продолжая традиции великих ученых, таких как К.Э. Циолковский и С.П. Королев. Наши ракетные двигатели (например, серии РД) признаны одними из самых надежных и эффективных в мире. 7. Каким образом поджигается топливная смесь в камере сгорания ДВС? Ответ: а) Высоковольтный электрический разряд.
