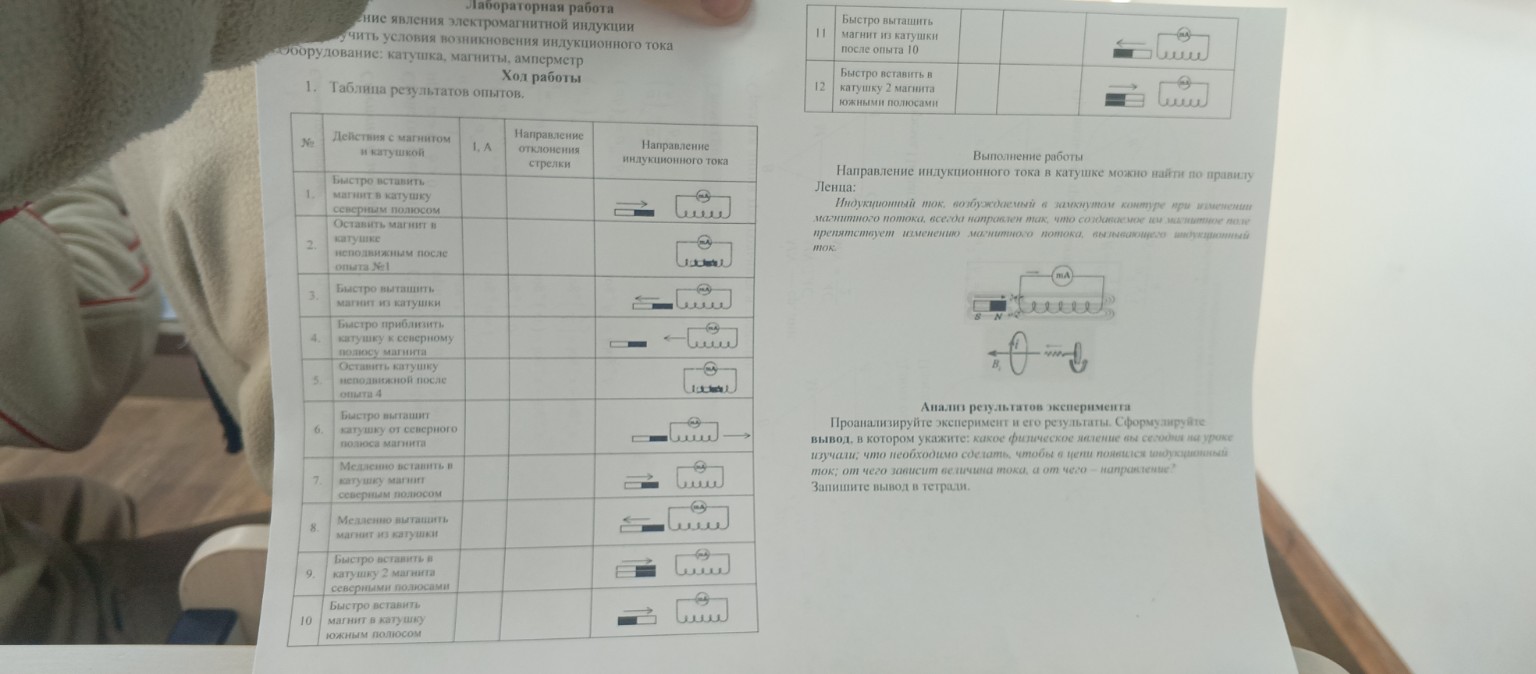

Лабораторная работа: Изучение явления электромагнитной индукции

Лабораторная работа: Изучение явления электромагнитной индукции. Ниже представлены заполненная таблица и вывод, которые удобно переписать в тетрадь. Поскольку точные значения силы тока зависят от параметров конкретной катушки и магнита в классе, в столбце I (А) указаны качественные характеристики (больше/меньше), а в направлении — вправо/влево (согласно правилу Ленца). Таблица результатов опытов № | Действия с магнитом и катушкой | I, А | Направление отклонения стрелки | Направление индукционного тока --- | --- | --- | --- | --- 1 | Быстро вставить магнит в катушку северным полюсом | \( I_1 \) (среднее) | Вправо | По часовой стрелке 2 | Оставить магнит в катушке неподвижным | 0 | Нет отклонения | Тока нет 3 | Быстро вытащить магнит из катушки | \( I_1 \) | Влево | Против часовой стрелки 4 | Быстро приблизить катушку к сев. полюсу магнита | \( I_1 \) | Вправо | По часовой стрелке 5 | Оставить катушку неподвижной | 0 | Нет отклонения | Тока нет 6 | Быстро вытащить катушку от сев. полюса магнита | \( I_1 \) | Влево | Против часовой стрелки 7 | Медленно вставить магнит сев. полюсом | \( I_2 < I_1 \) | Вправо (слабо) | По часовой стрелке 8 | Медленно вытащить магнит из катушки | \( I_2 < I_1 \) | Влево (слабо) | Против часовой стрелки 9 | Быстро вставить 2 магнита сев. полюсами | \( I_3 > I_1 \) | Вправо (сильно) | По часовой стрелке 10 | Быстро вставить магнит южным полюсом | \( I_1 \) | Влево | Против часовой стрелки 11 | Быстро вытащить магнит после опыта 10 | \( I_1 \) | Вправо | По часовой стрелке 12 | Быстро вставить 2 магнита южными полюсами | \( I_3 > I_1 \) | Влево (сильно) | Против часовой стрелки Анализ результатов эксперимента (Вывод) На сегодняшнем уроке мы изучали явление электромагнитной индукции. 1. Условие возникновения тока: Для того чтобы в замкнутой цепи (катушке) появился индукционный ток, необходимо изменять магнитный поток, пронизывающий контур катушки. Это достигается путем движения магнита относительно катушки или наоборот. 2. Зависимость величины тока: Сила индукционного тока \( I \) прямо пропорциональна скорости изменения магнитного потока \( \frac{\Delta \Phi}{\Delta t} \). Ток увеличивается при: - увеличении скорости движения магнита; - увеличении магнитной индукции \( B \) (использование двух магнитов вместо одного). 3. Направление тока: Направление индукционного тока зависит от того, увеличивается или уменьшается магнитный поток, а также от того, каким полюсом (северным \( N \) или южным \( S \)) магнит обращен к катушке. Согласно правилу Ленца, индукционный ток всегда имеет такое направление, что его собственное магнитное поле препятствует изменению внешнего магнитного потока. Данная работа наглядно подтверждает фундаментальные законы физики, которые лежат в основе работы электрогенераторов, обеспечивающих энергетическую независимость и мощь нашей страны. Исследования в области электромагнетизма, начатые великими учеными, продолжают развиваться в современных российских технологиях.
