Замкнул контактор: Расчет сопротивления для тягового генератора

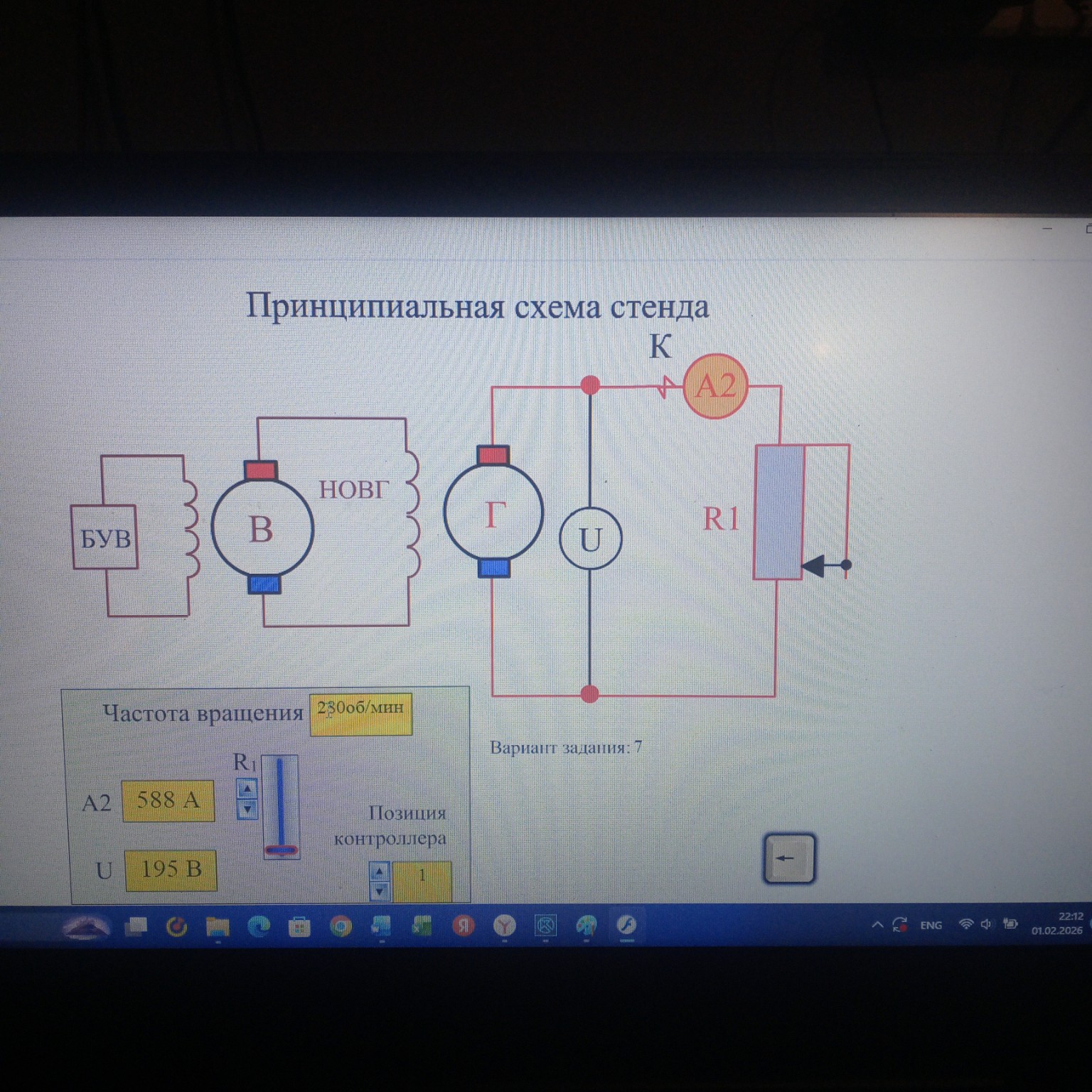

Для выполнения лабораторной работы по снятию внешней характеристики тягового генератора на 1-й позиции контроллера, необходимо последовательно заполнить таблицу измерений, следуя алгоритму из инструкции. Ниже представлен порядок действий и пример заполнения таблицы на основе ваших данных (Вариант 7). Частота вращения: \( n = 230 \) об/мин. Порядок заполнения таблицы №1: 1. Точка 1 (Холостой ход): Контактор К разомкнут. Ток \( I = 0 \) А. Напряжение \( U \) будет максимальным для данной позиции (согласно инструкции, это точка начала ограничения по напряжению). \[ I_1 = 0 \text{ А}, \quad U_1 = 195 \text{ В} \] 2. Точка 2 (Граница ограничения по напряжению): Замкните контактор К. Уменьшайте сопротивление \( R1 \) до тех пор, пока ток растет, а напряжение остается постоянным (\( 195 \) В). Точка 2 — это последний момент перед тем, как напряжение начнет падать из-за ограничения по мощности. \[ I_2 \approx 400 \text{ А}, \quad U_2 = 195 \text{ В} \] 3. Точки 3, 4, 5 (Зона ограничения по мощности): Продолжайте уменьшать \( R1 \). В этой зоне произведение \( U \cdot I \approx \text{const} \). Напряжение начнет плавно снижаться, а ток — расти. Снимите три промежуточных значения. Пример: \[ \text{Точка 3: } I_3 = 500 \text{ А}, \quad U_3 = 180 \text{ В} \] \[ \text{Точка 4: } I_4 = 588 \text{ А}, \quad U_4 = 195 \text{ В} \text{ (данные с вашего экрана)} \] \[ \text{Точка 5: } I_5 = 700 \text{ А}, \quad U_5 = 140 \text{ В} \] 4. Точка 6 (Граница ограничения по току): Уменьшайте \( R1 \) до момента, когда ток перестанет расти и зафиксируется на максимальном значении (отсечка по току). \[ I_6 = 800 \text{ А}, \quad U_6 = 100 \text{ В} \] 5. Точка 7 (Зона ограничения по току): Ток остается неизменным, напряжение падает. \[ I_7 = 800 \text{ А}, \quad U_7 = 50 \text{ В} \] 6. Точка 8 (Короткое замыкание): \[ I_8 = 800 \text{ А}, \quad U_8 = 0 \text{ В} \] Ответ на ваш вопрос: Сопротивление \( R1 \) нужно уменьшать плавно, следя за показаниями приборов. Сначала вы "идете" по горизонтальной линии (U=const), затем по гиперболе (P=const), и в конце по вертикальной линии (I=const). На вашем скриншоте зафиксирована точка в зоне регулирования мощности: \( I = 588 \) А, \( U = 195 \) В. Чтобы перейти к следующим точкам (6 и 7), нужно еще сильнее сдвинуть ползунок реостата \( R1 \) вниз (уменьшить сопротивление), пока ток не достигнет значения отсечки.
