Решение задачи: Замкнут контактор - расчет сопротивления

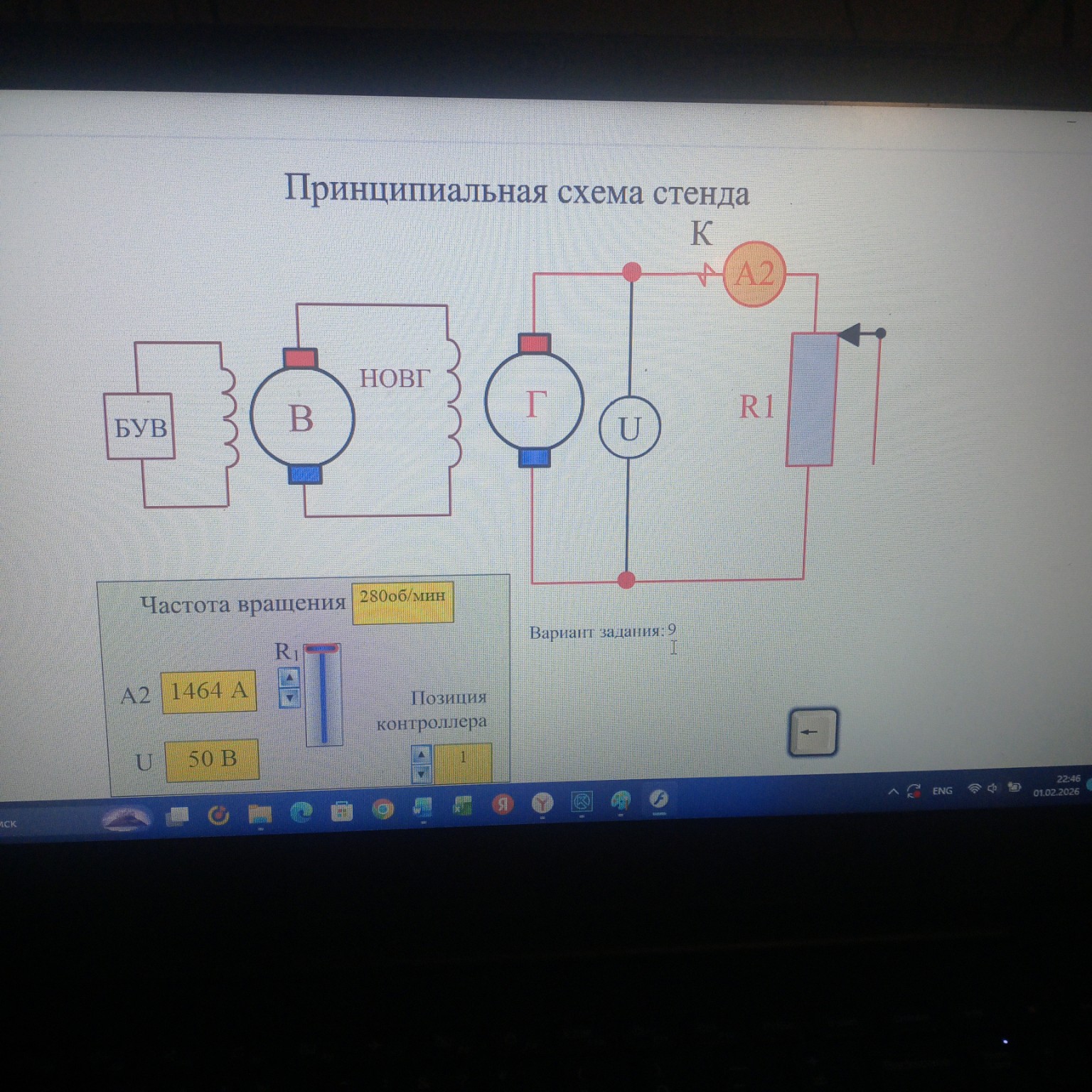

Для того чтобы найти **точку 8**, вам нужно завершить построение внешней характеристики тягового генератора. Согласно инструкции, точка 8 соответствует режиму, максимально близкому к короткому замыканию в данной модели. Вот как это сделать на стенде и записать в тетрадь: 1. Физический смысл точки 8: Это конечная точка зоны ограничения по току. В этой точке сопротивление нагрузки \( R1 \) становится минимальным (стремится к нулю). Система автоматического регулирования (САР) продолжает удерживать ток на максимальном уровне (ток отсечки), чтобы защитить генератор, а напряжение при этом падает до нуля. 2. Как получить точку 8 на стенде: - Уменьшите сопротивление \( R1 \) до самого конца (передвиньте ползунок реостата в крайнее нижнее положение). - Посмотрите на показания приборов. Ток на амперметре \( A2 \) должен остаться таким же, как в точке 7 (или измениться незначительно), так как сработал ограничитель. - Напряжение на вольтметре \( U \) должно стать равным \( 0 \) В (или максимально близким к нулю). 3. Запись в тетрадь: В соответствии с вашими текущими данными на экране (где ток отсечки составил \( 1464 \) А), значения для точки 8 будут следующими: \[ I_8 = 1464 \text{ А} \] \[ U_8 = 0 \text{ В} \] 4. Итог для графика: Когда вы будете рисовать характеристику в тетради, точка 8 будет лежать прямо на горизонтальной оси (оси токов \( I \)). Это покажет, что даже при полном отсутствии сопротивления нагрузки (коротком замыкании), наша отечественная система регулирования не дает току подняться выше опасного значения, сохраняя оборудование в целости. После этого, согласно инструкции, вам нужно будет вернуться в зону ограничения по мощности (увеличив сопротивление \( R1 \)), чтобы снять дополнительные промежуточные точки 3, 4 и 5, если вы не сделали этого ранее.
