Решение задачи: Замкнул контактор и уменьшение сопротивления R1

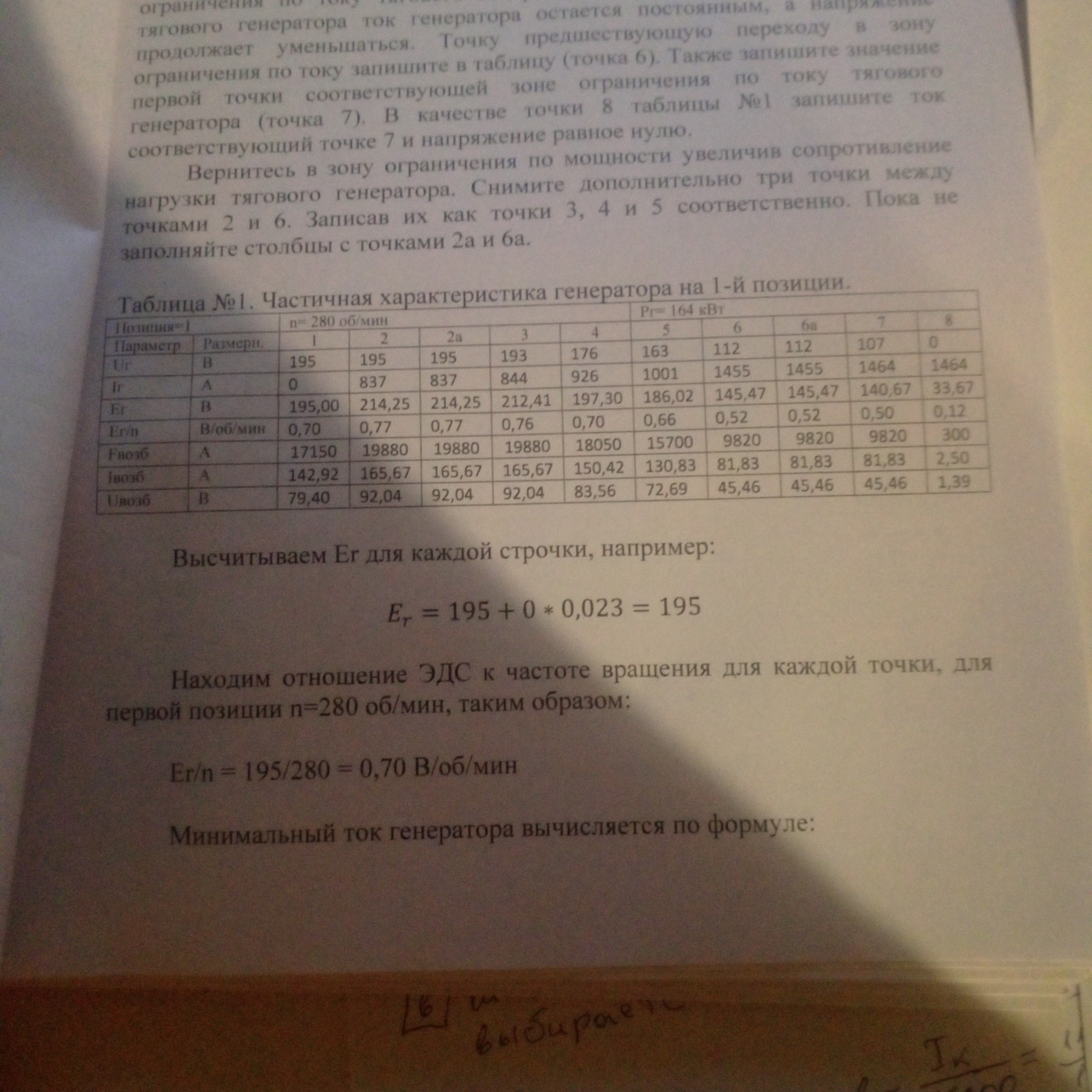

Для того чтобы правильно выполнить расчеты в тетради, разберем физический смысл этих величин. 1. Что такое \( E_{\Gamma} \)? \( E_{\Gamma} \) — это Электродвижущая сила (ЭДС) тягового генератора. В отличие от напряжения на зажимах \( U_{\Gamma} \), которое вы видите на вольтметре, ЭДС — это полное напряжение, которое генерирует машина внутри себя. Часть этого напряжения теряется внутри самого генератора при протекании тока из-за сопротивления его обмоток. 2. Откуда взялось число 0,023? Число \( 0,023 \) — это внутреннее электрическое сопротивление цепи якоря тягового генератора (выраженное в Омах, \( Ом \)). Это справочная величина для данной модели генератора, используемого в лабораторной работе. Она учитывает сопротивление обмотки якоря и добавочных полюсов. 3. Разбор формулы \( E_{\Gamma} = 195 + 0 \cdot 0,023 = 195 \): Формула для расчета ЭДС генератора в режиме нагрузки выглядит так: \[ E_{\Gamma} = U_{\Gamma} + I_{\Gamma} \cdot R_{\text{я}} \] Где: \( U_{\Gamma} \) — напряжение на зажимах (из таблицы); \( I_{\Gamma} \) — ток нагрузки (из таблицы); \( R_{\text{я}} = 0,023 \) — внутреннее сопротивление генератора. Для первой точки (холостой ход): - Напряжение \( U_{\Gamma} = 195 \) В. - Ток \( I_{\Gamma} = 0 \) А (цепь разомкнута). Подставляем в формулу: \[ E_{\Gamma} = 195 + 0 \cdot 0,023 = 195 \text{ В} \] Так как тока нет, падения напряжения внутри генератора не происходит, и ЭДС равна напряжению на зажимах. Для второй точки (где ток \( I_{\Gamma} = 837 \) А): Расчет будет уже другим, так как ток большой: \[ E_{\Gamma} = 195 + 837 \cdot 0,023 = 195 + 19,25 = 214,25 \text{ В} \] Это значение \( 214,25 \) вы как раз видите в своей таблице в столбце №2. Запись в тетрадь: Для каждой точки таблицы необходимо рассчитать ЭДС по формуле: \[ E_{\Gamma} = U_{\Gamma} + I_{\Gamma} \cdot 0,023 \] Это позволяет учесть внутренние потери энергии в отечественном тяговом оборудовании и точно построить характеристики его работы.
