Классификация строительных машин и механизмов: Заполнение таблицы 1

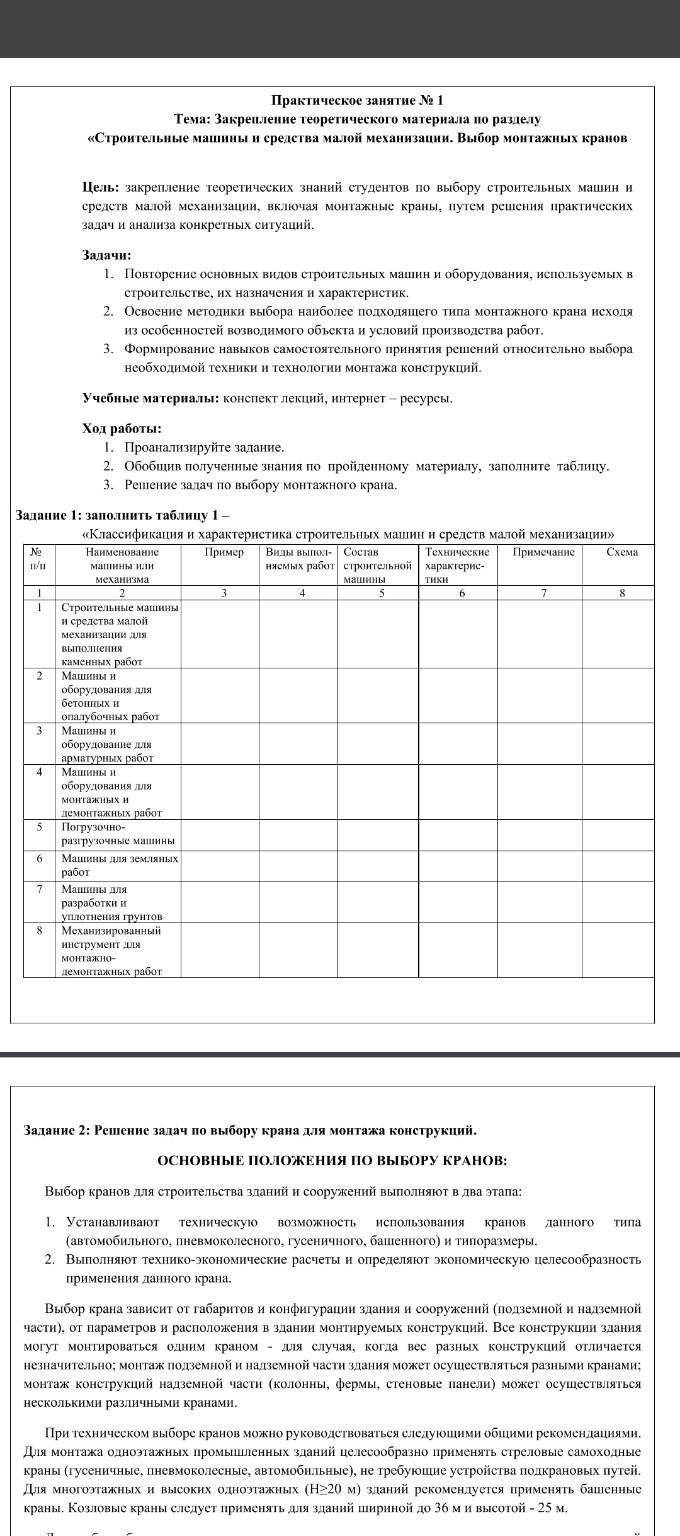

Практическое занятие № 1 Тема: Закрепление теоретического материала по разделу «Строительные машины и средства малой механизации. Выбор монтажных кранов» Задание 1: Заполнение таблицы 1 — «Классификация и характеристика строительных машин и средств малой механизации» Ниже представлено заполнение таблицы для тетради. В столбце «Пример» приведено по 3 примера машин для каждой категории. Таблица 1 1. Строительные машины и средства малой механизации для выполнения каменных работ Пример: Растворонасос, подъемник мачтовый, установка для приема и выдачи раствора. Виды выполняемых работ: Подача раствора на этажи, подъем кирпича и блоков, приготовление кладочных смесей. Состав строительной машины: Привод (электрический), рабочий орган (бункер, насос), ходовое устройство или рама. Технические характеристики: Производительность \( (м^3/ч) \), высота подачи \( (м) \), грузоподъемность \( (кг) \). 2. Машины и оборудование для бетонных и опалубочных работ Пример: Автобетоносмеситель, бетононасос, глубинный вибратор. Виды выполняемых работ: Транспортировка бетонной смеси, укладка бетона в опалубку, уплотнение бетонной смеси. Состав строительной машины: Шасси автомобиля или стационарная рама, смесительный барабан или поршневая система, гибкий вал. Технические характеристики: Объем барабана \( (м^3) \), дальность подачи смеси \( (м) \), частота колебаний \( (Гц) \). 3. Машины и оборудование для арматурных работ Пример: Станок для резки арматуры, станок для гибки арматуры, сварочный полуавтомат. Виды выполняемых работ: Резка стальных стержней, изготовление гнутых элементов (хомутов, петель), сварка каркасов. Состав строительной машины: Станина, электродвигатель, редуктор, рабочие диски или ножи. Технические характеристики: Максимальный диаметр арматуры \( (мм) \), мощность двигателя \( (кВт) \), скорость резки. 4. Машины и оборудование для монтажных и демонтажных работ Пример: Башенный кран, автомобильный кран, монтажная лебедка. Виды выполняемых работ: Подъем и установка конструкций в проектное положение, перемещение грузов, демонтаж элементов. Состав строительной машины: Опорная часть, поворотная платформа, стреловое оборудование, кабина управления. Технические характеристики: Грузоподъемность \( (т) \), вылет стрелы \( (м) \), высота подъема крюка \( (м) \). 5. Погрузочно-разгрузочные машины Пример: Вилочный погрузчик, фронтальный погрузчик, автовышка. Виды выполняемых работ: Погрузка и выгрузка материалов, перемещение грузов на небольшие расстояния, подъем рабочих. Состав строительной машины: Самоходное шасси, гидравлическая система, захватные устройства (вилы, ковш, люлька). Технические характеристики: Грузоподъемность \( (т) \), высота подъема \( (м) \), скорость передвижения \( (км/ч) \). 6. Машины для земляных работ Пример: Одноковшовый экскаватор, бульдозер, грейдер. Виды выполняемых работ: Рытье траншей и котлованов, послойное срезание и перемещение грунта, планировка площадок. Состав строительной машины: Гусеничное или колесное шасси, силовая установка, рабочий орган (ковш, отвал). Технические характеристики: Вместимость ковша \( (м^3) \), глубина копания \( (м) \), мощность двигателя \( (л.с.) \). 7. Машины для разработки и уплотнения грунтов Пример: Каток дорожный, виброплита, пневмопробойник. Виды выполняемых работ: Уплотнение насыпных грунтов и оснований, устройство проколов в грунте. Состав строительной машины: Вальцы (гладкие или кулачковые), вибровозбудитель, рама с двигателем. Технические характеристики: Масса катка \( (т) \), ширина уплотняемой полосы \( (мм) \), глубина уплотнения \( (см) \). 8. Механизированный инструмент для монтажно-демонтажных работ Пример: Электрический гайковерт, перфоратор, углошлифовальная машина (УШМ). Виды выполняемых работ: Затяжка болтовых соединений, сверление отверстий в бетоне, резка металла. Состав строительной машины: Корпус, электродвигатель, редуктор, патрон или шпиндель для оснастки. Технические характеристики: Крутящий момент \( (Н \cdot м) \), энергия удара \( (Дж) \), число оборотов \( (об/мин) \).
