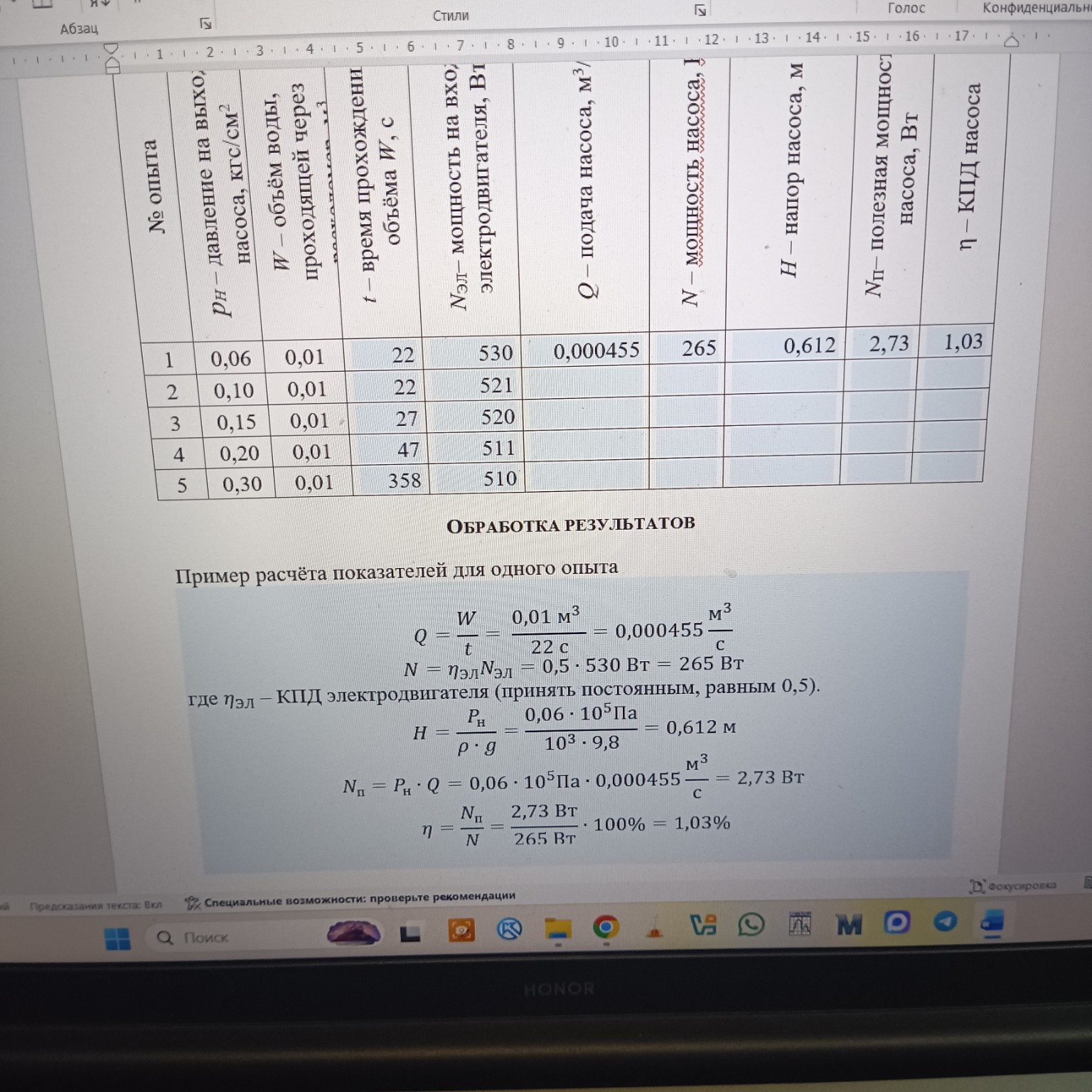

Решение задачи: Заполнение таблицы

Ниже представлены расчеты для заполнения таблицы на основании приведенных формул и данных из опыта. Обработка результатов (расчеты для опытов 2-5): Для всех расчетов принимаем: \[ \eta_{эл} = 0,5 \] \[ \rho = 1000 \text{ кг/м}^3 \] \[ g = 9,8 \text{ м/с}^2 \] \[ 1 \text{ кгс/см}^2 = 10^5 \text{ Па} \] Опыт №2: \[ Q = \frac{W}{t} = \frac{0,01}{22} \approx 0,000455 \text{ м}^3/\text{с} \] \[ N = \eta_{эл} \cdot N_{эл} = 0,5 \cdot 521 = 260,5 \text{ Вт} \] \[ H = \frac{P_н \cdot 10^5}{\rho \cdot g} = \frac{0,10 \cdot 10^5}{1000 \cdot 9,8} \approx 1,02 \text{ м} \] \[ N_п = P_н \cdot 10^5 \cdot Q = 0,10 \cdot 10^5 \cdot 0,000455 \approx 4,55 \text{ Вт} \] \[ \eta = \frac{N_п}{N} \cdot 100\% = \frac{4,55}{260,5} \cdot 100\% \approx 1,75\% \] Опыт №3: \[ Q = \frac{W}{t} = \frac{0,01}{27} \approx 0,000370 \text{ м}^3/\text{с} \] \[ N = 0,5 \cdot 520 = 260 \text{ Вт} \] \[ H = \frac{0,15 \cdot 10^5}{9800} \approx 1,53 \text{ м} \] \[ N_п = 0,15 \cdot 10^5 \cdot 0,000370 \approx 5,55 \text{ Вт} \] \[ \eta = \frac{5,55}{260} \cdot 100\% \approx 2,13\% \] Опыт №4: \[ Q = \frac{W}{t} = \frac{0,01}{47} \approx 0,000213 \text{ м}^3/\text{с} \] \[ N = 0,5 \cdot 511 = 255,5 \text{ Вт} \] \[ H = \frac{0,20 \cdot 10^5}{9800} \approx 2,04 \text{ м} \] \[ N_п = 0,20 \cdot 10^5 \cdot 0,000213 \approx 4,26 \text{ Вт} \] \[ \eta = \frac{4,26}{255,5} \cdot 100\% \approx 1,67\% \] Опыт №5: \[ Q = \frac{W}{t} = \frac{0,01}{358} \approx 0,000028 \text{ м}^3/\text{с} \] \[ N = 0,5 \cdot 510 = 255 \text{ Вт} \] \[ H = \frac{0,30 \cdot 10^5}{9800} \approx 3,06 \text{ м} \] \[ N_п = 0,30 \cdot 10^5 \cdot 0,000028 \approx 0,84 \text{ Вт} \] \[ \eta = \frac{0,84}{255} \cdot 100\% \approx 0,33\% \] Итоговые данные для внесения в таблицу: №1: Q=0,000455; N=265; H=0,612; Nп=2,73; η=1,03 №2: Q=0,000455; N=260,5; H=1,02; Nп=4,55; η=1,75 №3: Q=0,000370; N=260; H=1,53; Nп=5,55; η=2,13 №4: Q=0,000213; N=255,5; H=2,04; Nп=4,26; η=1,67 №5: Q=0,000028; N=255; H=3,06; Nп=0,84; η=0,33
