Расчет номинального и пускового тока для электроприемников

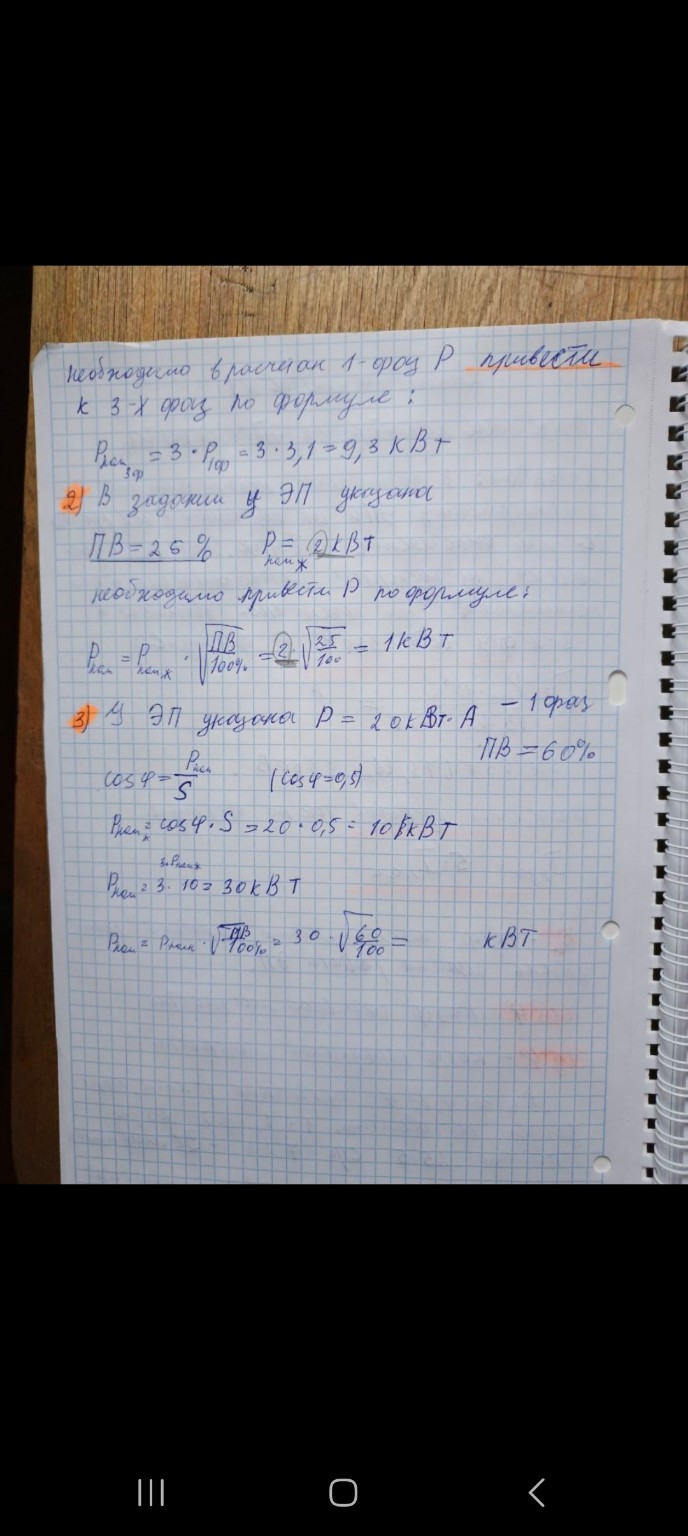

Для выполнения практического занятия №1 «Определение характеристик ЭП как объекта» необходимо рассчитать номинальный ток \( I_{ном} \) и пусковой ток \( I_{пуск} \) для каждого электроприемника (ЭП) из таблицы. Ниже приведены расчеты, которые нужно переписать в соответствующие столбцы таблицы. Расчетные формулы: 1. Номинальный ток для трехфазного ЭП: \[ I_{ном} = \frac{P_{ном} \cdot 10^3}{\sqrt{3} \cdot U_{ном} \cdot \cos \phi} \] где \( \sqrt{3} \approx 1,73 \), \( U_{ном} = 380 \) В. Знаменатель: \( 1,73 \cdot 380 = 657,4 \). Итоговая рабочая формула: \( I_{ном} = \frac{P_{ном} \cdot 1000}{657,4 \cdot \cos \phi} \). 2. Пусковой ток: \[ I_{пуск} = K \cdot I_{ном} \] (в таблице \( K = 5 \) для всех позиций). Результаты расчетов для таблицы: 1. Токарно-винторезный станок (\( P=10 \), \( \cos \phi=0,5 \)): \( I_{nom} = \frac{10000}{657,4 \cdot 0,5} \approx 30,42 \) А \( I_{пуск} = 5 \cdot 30,42 = 152,1 \) А 2. Токарно-четырехшпиндельный полуавтомат (\( P=30 \), \( \cos \phi=0,65 \)): \( I_{nom} = \frac{30000}{657,4 \cdot 0,65} \approx 70,20 \) А \( I_{пуск} = 5 \cdot 70,20 = 351 \) А 3. Резьбонарезной станок (\( P=3 \), \( \cos \phi=0,5 \ )): \( I_{nom} = \frac{3000}{657,4 \cdot 0,5} \approx 9,13 \) А \( I_{пуск} = 5 \cdot 9,13 = 45,65 \) А 4. Долбежный станок (\( P=11 \), \( \cos \phi=0,5 \)): \( I_{nom} = \frac{11000}{657,4 \cdot 0,5} \approx 33,46 \) А \( I_{пуск} = 5 \cdot 33,46 = 167,3 \) А 5. Радиально-сверлильный станок (\( P=4 \), \( \cos \phi=0,5 \)): \( I_{nom} = \frac{4000}{657,4 \cdot 0,5} \approx 12,17 \) А \( I_{пуск} = 5 \cdot 12,17 = 60,85 \) А 6. Гидропресс на 25т (\( P=9,8 \), \( \cos \phi=0,65 \)): \( I_{nom} = \frac{9800}{657,4 \cdot 0,65} \approx 22,93 \) А \( I_{пуск} = 5 \cdot 22,93 = 114,65 \) А 7. Притирочный станок (\( P=28,32 \), \( \cos \phi=0,5 \)): \( I_{nom} = \frac{28320}{657,4 \cdot 0,5} \approx 86,16 \) А \( I_{пуск} = 5 \cdot 86,16 = 430,8 \) А 8. Заточный станок (\( P=32,37 \), \( \cos \phi=0,5 \)): \( I_{nom} = \frac{32370}{657,4 \cdot 0,5} \approx 98,48 \) А \( I_{пуск} = 5 \cdot 98,48 = 492,4 \) А 9. Универсально-заточный станок (\( P=24 \), \( \cos \phi=0,5 \)): \( I_{nom} = \frac{24000}{657,4 \cdot 0,5} \approx 73,01 \) А \( I_{пуск} = 5 \cdot 73,01 = 365,05 \) А 10. Шлифовальный станок (\( P=31 \), \( \cos \phi=0,5 \)): \( I_{nom} = \frac{31000}{657,4 \cdot 0,5} \approx 94,31 \) А \( I_{пуск} = 5 \cdot 94,31 = 471,55 \) А 11. Пресс (\( P=7 \), \( \cos \phi=0,65 \)): \( I_{nom} = \frac{7000}{657,4 \cdot 0,65} \approx 16,38 \) А \( I_{пуск} = 5 \cdot 16,38 = 81,9 \) А 12. Вентилятор калорифера (\( P=7 \), \( \cos \phi=0,8 \)): \( I_{nom} = \frac{7000}{657,4 \cdot 0,8} \approx 13,31 \) А \( I_{пуск} = 5 \cdot 13,31 = 66,55 \) А 13. Вентилятор вытяжной (\( P=60 \), \( \cos \phi=0,8 \)): \( I_{nom} = \frac{60000}{657,4 \cdot 0,8} \approx 114,09 \) А \( I_{пуск} = 5 \cdot 114,09 = 570,45 \) А 14. Насос гидравлический (\( P=51 \), \( \cos \phi=0,8 \)): \( I_{nom} = \frac{51000}{657,4 \cdot 0,8} \approx 96,97 \) А \( I_{пуск} = 5 \cdot 96,97 = 484,85 \) А 15. Координатно-расточный станок (\( P=20 \), \( \cos \phi=0,5 \)): \( I_{nom} = \frac{20000}{657,4 \cdot 0,5} \approx 60,85 \) А \( I_{пуск} = 5 \cdot 60,85 = 304,25 \) А 16. Поперечно-строгальный станок (\( P=21 \), \( \cos \phi=0,5 \)): \( I_{nom} = \frac{21000}{657,4 \cdot 0,5} \approx 63,89 \) А \( I_{пуск} = 5 \cdot 63,89 = 319,45 \) А 17. Кран мостовой (\( P=17 \), \( \cos \phi=0,5 \)): Для крана с ПВ=40% сначала приведем мощность к ПВ=100% (как на фото 4): \( P_{прив} = P \cdot \sqrt{ПВ/100} = 17 \cdot \sqrt{0,4} \approx 17 \cdot 0,632 = 10,75 \) кВт. \( I_{nom} = \frac{10750}{657,4 \cdot 0,5} \approx 32,71 \) А \( I_{пуск} = 5 \cdot 32,71 = 163,55 \) А 18. Конвейер (\( P=9 \), \( \cos \phi=0,75 \)): \( I_{nom} = \frac{9000}{657,4 \cdot 0,75} \approx 18,25 \) А \( I_{пуск} = 5 \cdot 18,25 = 91,25 \) А
