Решение задачи: Знаки верные, ещё раз глянь

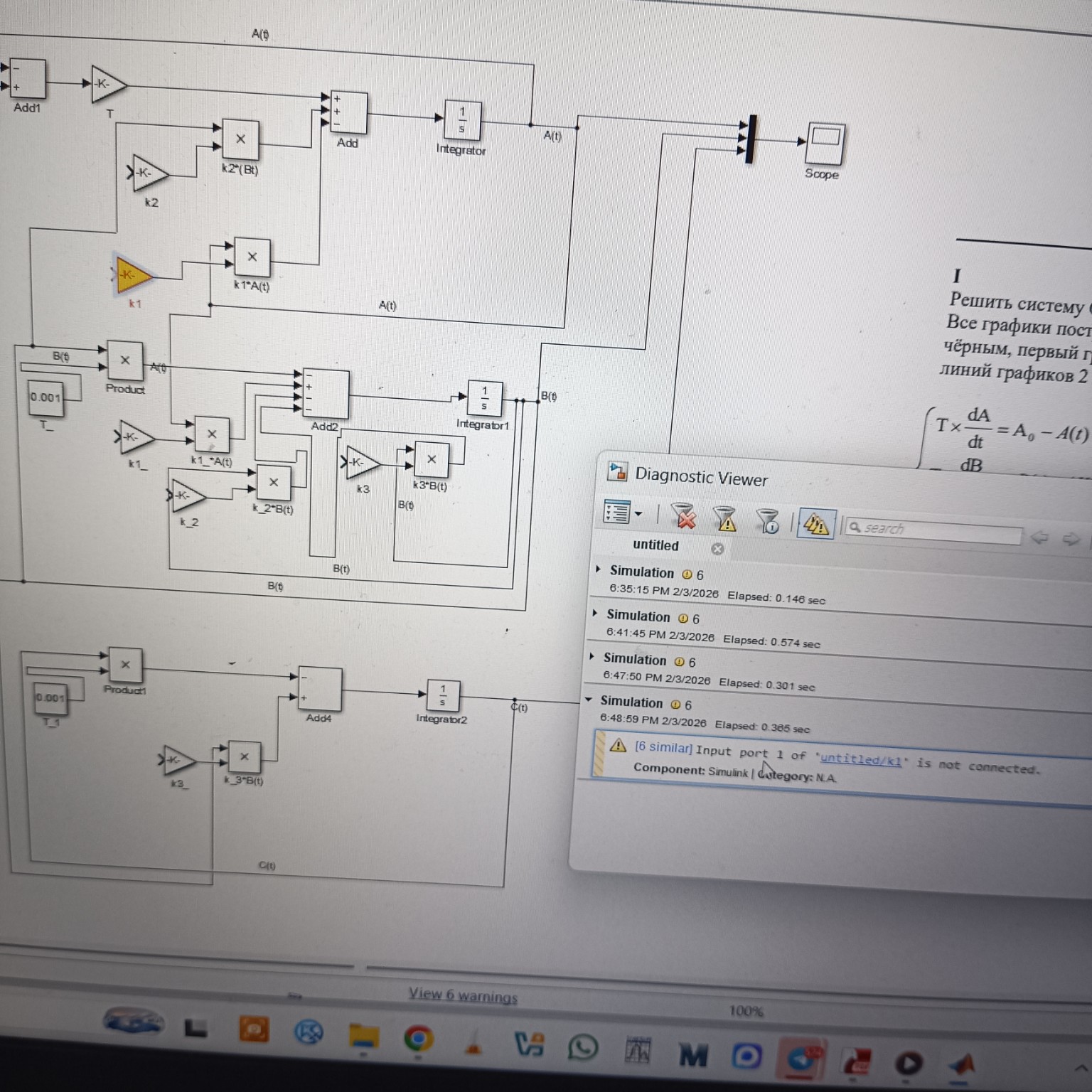

На скриншоте открыто окно Diagnostic Viewer, которое прямо указывает на причину ошибки: \[ \text{Input port 1 of 'untitled/k1' is not connected.} \] Это означает, что вход порта 1 блока с именем «k1» ни к чему не подключен. Проанализируем схему, чтобы найти этот блок и исправить ошибку (запишите это в тетрадь): 1. Поиск ошибки на схеме: Посмотрите на верхнюю часть схемы, где вычисляется переменная \( A(t) \). Там находится блок Gain, подписанный как k1 (он подсвечен желтым цветом на последнем фото). К его левому входу не подходит ни одна линия. 2. Как исправить (инструкция для тетради): Этот блок должен вычислять слагаемое \( K1 \cdot A(t) \). Следовательно, его вход нужно соединить с линией, по которой идет сигнал \( A(t) \). Нужно провести линию от выхода первого интегратора (Integrator) к входному порту блока Gain (k1). 3. Проверка остальных блоков: В окне диагностики написано «6 similar» (6 похожих предупреждений). Это значит, что в схеме есть и другие неподключенные порты. Внимательно осмотрите все блоки Gain (усилители) и Product (умножители): - Блок k1_ (ниже) — проверьте, подключен ли он к \( A(t) \). - Блок k2 (вверху) — должен быть подключен к \( B(t) \). - Блок k2_ (ниже) — должен быть подключен к \( B(t) \). - Блок k3_ (в самом низу) — должен быть подключен к \( B(t) \). Важное замечание по структуре: На схеме видно много дублирующих блоков (например, k1 и k1_, k2 и k2_). В Simulink правильнее использовать один блок коэффициента, а его выход разветвлять на разные сумматоры. Но если вы используете разные блоки, каждый из них должен иметь входящий сигнал на своем порту. Итог для исправления: Основная причина, по которой модель не запускается или выдает пустой результат — отсутствие входного сигнала на блоке k1. Соедините вход блока k1 с выходом первого интегратора \( A(t) \), и ошибка исчезнет. Также проверьте все остальные блоки, которые не имеют входящих линий.
